Anschlüsse und Anzeigen
Sie können insgesamt zwölf Module in Reihe über FireWire miteinander ver
binden.
SomatXR- oder QuantumX-Module werden mit dem Gateway über FireWire
verbunden. Schließen Sie das Kabel 1-KAB272-x an einem beliebigen
Anschluss des Gateways an und die andere Seite am Anschluss X102 des
ersten Messmoduls.
Dann kann weiter gefädelt werden: Anschluss X101 auf X102 des zweiten
Messmoduls usw. Im Regelfall müssen Sie nach drei Modulen erneut eine
Spannungsversorgung zuführen. Die Versorgungsspannung der Module wird
über FireWire durchgeschleift (maximal 1,5 A über FireWire). Die Leistungsauf
nahme eines Moduls wird im Datenblatt erläutert. Die Versorgungsspannungen
in einem System sollten alle annähernd den gleichen Spannungswert haben.
4.4
Einbindung Industrial-Ethernet-Feldbus und
Anbindung an PC

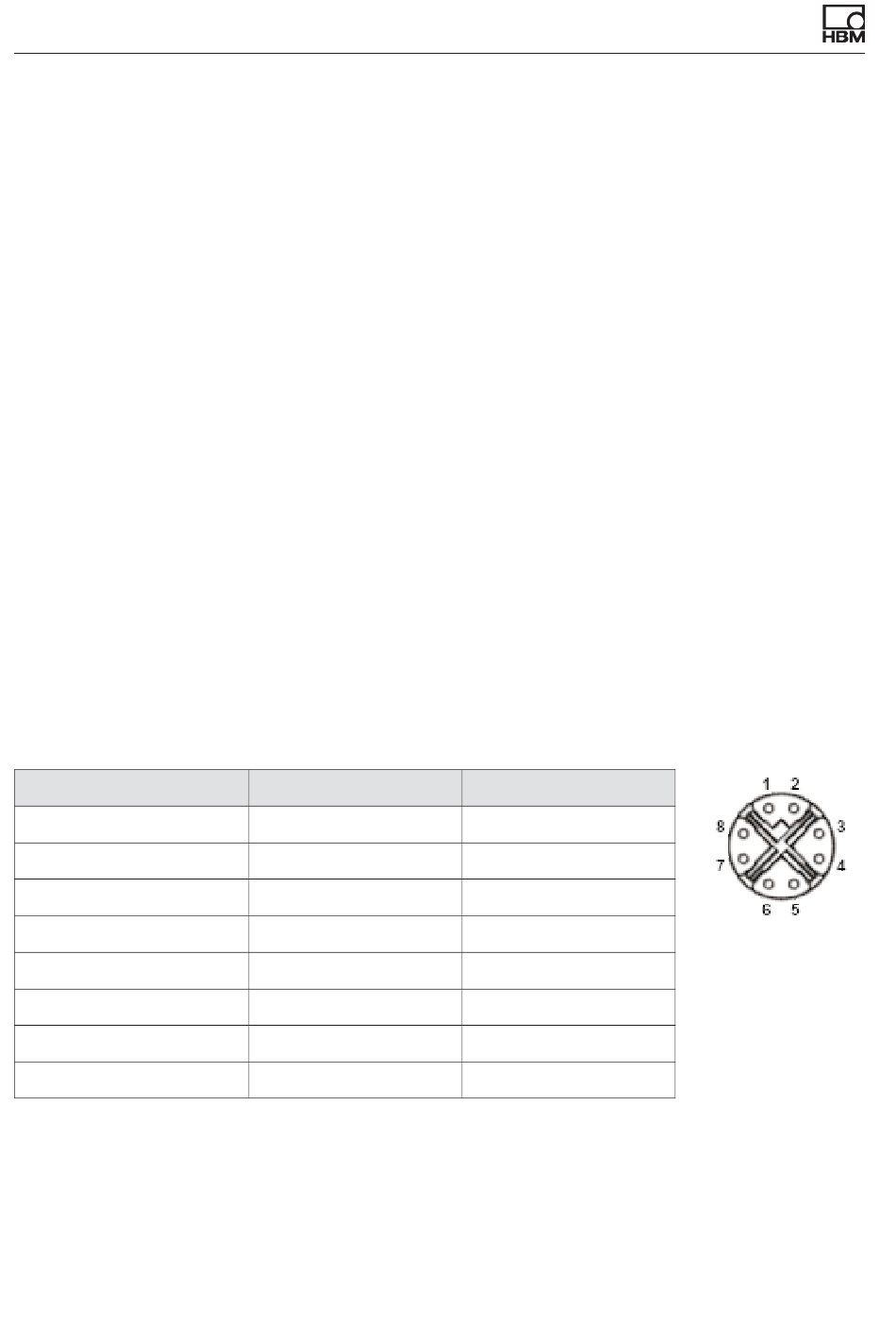

Das Gateway CX27C-R hat zwei Ethernet-Schnittstellen und eine Feldbus-
Schnittstelle (IN/OUT) für einen Netzwerkanschluss. Die Ethernet-Schnitt
stellen an der Vorder- und Rückseite des Moduls sind gleichwertig und als
M12-Buchsen (X-kodiert) ausgeführt.
Ethernet
TX_D1+
TX_D1-
RX_D2+
RX_D2-
BI_D3+
BI_D3-
BI_D4+
BI_D4-
In der Regel sollte nur eine der beiden Ethernet-Schnittstellen verwendet
werden, um Probleme in der Netzwerkkonfiguration zu vermeiden.
Messaufgaben: zentrale Schnittstelle für alle angeschlossenen Module und ihre
Messwerte.
14
M12 X-kodiert
1
2
3
4
7
8
5
6
A05418_02_G00_01 HBM: public
RJ45
1
2
3
6
4
5
7
8
M12
X -kodiert
CX27C-R
