4.

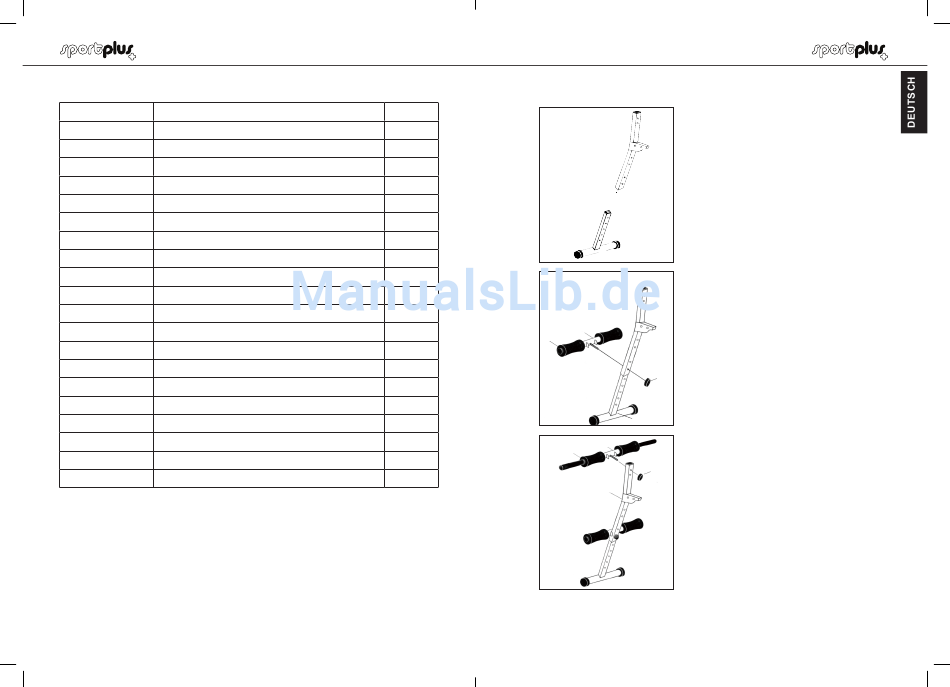

TEILELISTE

Teilenummer Beschreibung und Daten
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
SP-SUB-001-W-IM-DE+GB+FR.indb 6-7
Anzahl
Oberer Stützrahmen
Hauptrahmen
Rückenpolster
Polsterhalter (lang)
Polsterhalter (kurz)
Endkappe
Vorderbein
Runde Endkappe
Quadratische Endkappe
Schaumstoffgriff
Dicker Schaumstoffgriff
Handrändelschraube
Sechskantschraube
Querstange
Nylock-Mutter
Hantelhalter
Sicherheitshaken
Sperrschraube
Hantel
Unterlegscheibe
6
5.

MONTAGEANLEITUNG

1
1
1
1
1
8
1
4
3
4
6
5
2
11
1
1
1
4
1
1
11
2
2
1. Schritt
Führen Sie das Vorderbein (7) in den
oberen Stützrahmen (1) ein.
2. Schritt
1
Verbinden Sie das Vorderbein (7) und
den oberen Stützrahmen (1), indem Sie
die Schraube am Polsterhalter (5) in ein
gemeinsames Loch von Vorderbein (7)
und oberer Stütze (1) einführen und mit
der Handrändelschraube (12) festziehen.
12
Die Schräglage der Bank lässt sich
einstellen, wenn die Bank vollständig
montiert ist (Schritt 6).
7
3. Schritt
4
Bringen sie den langen Polsterhalter (4)
12
mit der zweiten Handrändelschraube (12)
am oberen Stützrahmen (1) an.
1
Hierzu stehen Ihnen zwei Positionen zur
Verfügung. Wählen Sie nach Komfort
und Körpergröße die zu Ihnen passende
Position für den langen Polsterhalter (4).
7
