Toro DH 220 Bedienungsanleitung
Rasentraktor
Vorschau ausblenden
Andere Handbücher für DH 220:
- Bedienungsanleitung (41 Seiten) ,
- Bedienungsanleitung (40 Seiten) ,
- Bedienungsanleitung (44 Seiten)
Verwandte Anleitungen für Toro DH 220
Inhaltszusammenfassung für Toro DH 220

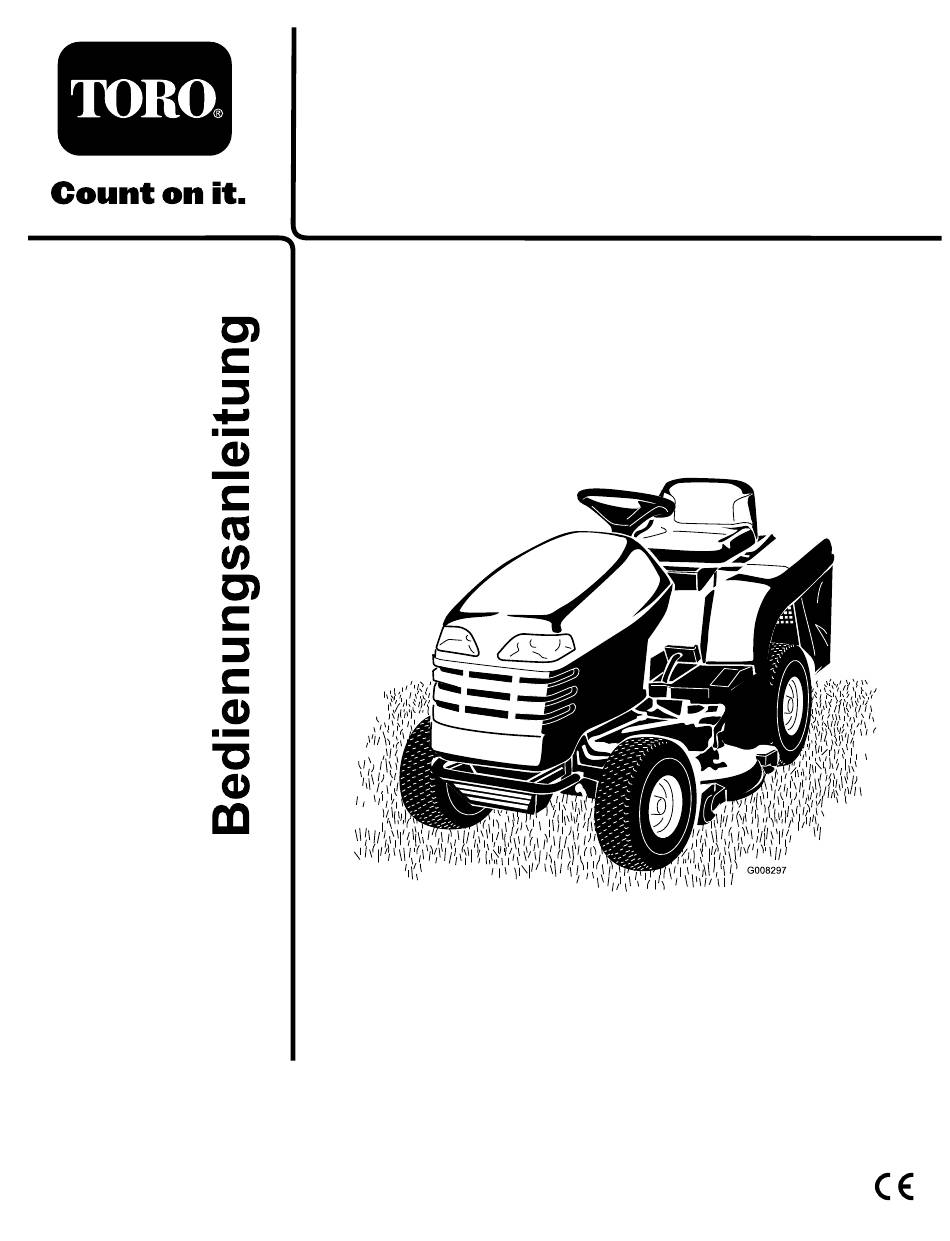

- Seite 1 Form No. 3360-464 Rev B DH 220 Rasentraktor Modellnr. 74592—Seriennr. 280000001 und höher Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
- Seite 2 Hinweis hebt allgemeine Informationen hervor, die Produkts direkt an Toro unter www.Toro.com. Ihre besondere Beachtung verdienen. Wenden Sie sich an einen offiziellen Vertragshändler oder den Kundendienst von Toro, wenn Sie eine Inhalt Serviceleistung, Originalersatzteile von Toro oder weitere Informationen benötigen. Haben Sie dafür Einführung ..............
- Seite 3 Sicherheit Verwenden des zuschaltbaren Kollektierens ..........18 Entleeren des Heckfangsystems......18 Sichere Betriebspraxis für Schleppzusatzgeräte ........... 19 Aufsitz-Sichelmäher Betriebshinweise ..........19 Wartung ..............21 Lesen Sie vor dem Einsatz der Maschine den Inhalt der Empfohlener Wartungsplan........21 vorliegenden Anleitung sorgfältig durch, damit Sie gut Schmierung ............
- Seite 4 ◊ Falsch angebrachte Geräte und falsche – 15°, wenn Sie hangabwärts mähen. Lastverteilung. • Denken Sie daran, dass eine Hanglage nie sicher ist. Fahren Sie an Grashängen besonders vorsichtig. So Vorbereitung vermeiden Sie ein Überschlagen: • Tragen Sie beim Mähen immer feste Schuhe und –...
- Seite 5 – Bei ungewöhnlichen Vibrationen des Aufsitzrasenmähern Rasenmähers (sofort überprüfen). In den folgenden Absätzen finden Sie speziell auf Toro • Kuppeln Sie den Antrieb der Anbaugeräte aus, wenn Produkte zutreffende Sicherheitsanweisungen, die nicht die Maschine nicht verwendet oder transportiert im CEN-Standard enthalten sind.
- Seite 6 Gefällediagramm...
- Seite 7 Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsschilder sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Schilder aus oder ersetzen Sie sie. Herstellermarke 1. Gibt an, dass das Messer Teil der Originalmaschine des Herstellers ist.
- Seite 8 104-2903 104-3233 1. Kippgefahr: Fahren Sie 4. Schnitt bzw. 1. Choke 4. Ziehen Sie das Handrad nie quer über Hänge, die Amputationsgefahr an heraus, um den steiler als 5 Grad sind, Händen und Füßen Zapfwellenantrieb (ZWA) an Steigungen, die steiler beim Schnittmesser: zu starten.
- Seite 9 104-3239 und 104-3240 1. Schnitthöhe 3. Erhöhen 2. Verringern 104-3234 1. Schnell 5. Scheinwerfer 2. Kontinuierliche variable 6. Ein Einstellung 3. Langsam 7. Motor: Start 104-3241 4. Motor: Stopp 1. Vorwärtsgang 4. Langsam 2. Kontinuierliche variable 5. Schnell Geschwindigkeit 3. Leerlauf 6.
- Seite 10 Betrieb Produktübersicht Hinweis: Bestimmen Sie die linke und rechte Seite Bedienelemente der Maschine anhand der üblichen Einsatzposition. Machen Sie sich mit den Bedienelementen vertraut (Bild 3) bevor Sie den Motor anlassen und die Maschine Betanken einsetzen. Verwenden Sie bleifreies Normalbenzin für den Kfz-Gebrauch (mindestens 85 Oktan).
- Seite 11 2. Reinigen Sie den Bereich um den Tankdeckel herum und nehmen Sie den Deckel ab. 3. Füllen Sie so lange bleifreies Benzin in den Tank, bis der Füllstand 6 bis 13 mm unter der Unterseite des • Befüllen Sie den Benzinkanister nicht in Einfüllstutzens steht.
- Seite 12 Verwenden des 1. Klappen Sie den Sitz hoch und lösen Sie die Einstellhandräder (Bild 4). Zapfwellenantriebs (ZWA) Über den Zapfwellenantriebshebel (ZWA) werden die Schnittmesser ein und ausgekuppelt. Einkuppeln der Messer 1. Drücken Sie das Bremspedal, um die Maschine zu stoppen. 2.
- Seite 13 Auskuppeln der Messer 2. Lösen Sie die 2 Muttern an der Rasenzustandsplatte und schieben Sie die Platte nach oben, wenn Sie 1. Drücken Sie das Bremspedal, um die Maschine zu kurzes, trockenes Gras schneiden. Schieben Sie die stoppen. Platte nach unten, wenn Sie langes, feuchtes Gras 2.
- Seite 14 Hinweis: Sie können den Motor nur bei ausgekuppeltem Zapfwellenantrieb (ZWA) anlassen. 5. Stellen Sie den Gasbedienungshebel beim Anlassen eines kalten Motors auf Choke (Bild 12). Bild 10 1. Kraftstoffhahn Hinweis: Der Ventilhahn sollte mit der Kraftstoffleitung ausgerichtet sein. Bild 12 2.
- Seite 15 Hinweis: Sollte der Motor fehlzünden, stellen Sie • Sie legen bei eingekuppeltem Zapfwellenantrieb den den Gasbedienungshebel in die Schnell-Stellung, Rückwärtsgang ein. bevor Sie den Motor abstellen. • Sie nehmen den Grasfangkorb ab oder entleeren 2. Drehen Sie den Zündschlüssel auf „Aus“ (Bild 12). das Gras.
- Seite 16 4. Fahren Sie mit der Maschine rückwärts und führen Sie die Arbeitsaufgabe aus. Sie könnten, wenn Schnittmesser oder ein 5. Kuppeln Sie den Zapfwellenantrieb (ZWA) aus, um Anbaugerät eingekuppelt sind, u. U. ein die Sicherheitsschalter zu aktivieren. Kind oder einen anderen Unbeteiligten beim 6.
- Seite 17 5. Stellen Sie das Zapfwellenantriebshandrad (ZWA) auf Auskuppeln und wechseln Sie über das Fahrantriebspedal in den Leerlauf. Lassen Sie den Motor an, stellen Sie das Zapfwellenantriebshandrad (ZWA) auf Einkuppeln. Drehen Sie den KeyChoice-Schalter und lassen Sie ihn dann los. Die Warnlampe für das Fahren im Rückwärtsgang muss aufleuchten.
- Seite 18 Drehen Sie den Zündschlüssel in die Aus-Stellung. 3. Aktivieren Sie die Feststellbremse, wenn die Maschine unbeaufsichtigt bleibt; siehe „Feststellen der Feststellbremse“. Hinweis: Vergessen Sie nicht, die Schlüssel aus dem Zündschloss und KeyChoice-Schalter zu ziehen. Kinder und Unbeteiligte können verletzt werden, wenn sie die unbeaufsichtigt zurückgelassene Maschine bewegen oder einsetzen.
- Seite 19 Bild 18 1. Anbauvorrichtung Bild 17 Betriebshinweise 1. Nach oben ziehen 3. Teleskopischer Kipparm 2. Nach vorne und unten drücken • Sie erhalten die beste Leistung, wenn der Motor mit maximaler Geschwindigkeit läuft. Das Mähwerk benötigt zum Zerkleinern des Schnittguts Luft, 3.
- Seite 20 Einstellung und schneiden Sie es dann erneut mit der niedrigeren, normalen Stellung. • Wenn Sie die Maschine beim Mähen anhalten müssen, bleibt ggf. ein Haufen Schnittgut auf dem Rasen zurück. So vermeiden Sie angesammeltes Schnittgut auf dem Rasen: – Kuppeln Sie die Messer ein und fahren Sie auf einen bereits gemähten Bereich.
- Seite 21 Wartung Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Empfohlener Wartungsplan Wartungsintervall Wartungsmaßnahmen • Wechseln Sie das Motoröl. Nach fünf Betriebsstunden • Prüfen Sie den Treibriemen des Messerbalkens. Nach 25 Betriebsstunden • Prüfen Sie die Sicherheitsschalter. •...
- Seite 22 Schmierung Einfetten und Schmieren der Maschine Wartungsintervall: Alle 25 Betriebsstunden/Jährlich (je nach dem, was zuerst erreicht wird)—Einfetten und Schmieren der Maschine. (Schmieren und fetten Sie die Maschine bei extrem staubigen oder sandigen Einsatzbedingungen häufiger ein.) So fetten Sie die Maschine ein: Schmieren Sie die Maschine mit einem Allzweckschmiermittel ein.
- Seite 23 Einfettungsstellen Bild 19 Punkt Name Menge Intervall Schmiermittel (Pumpen- (Stunden) stöße) Vorderrad – Schmiernippel Fett Lenkkugelgelenke Öl Lenkbereichgetriebe Fett Lenkritzelgetriebe Fett Lenksäulengelenk Öl Lenksäulengelenk Öl Fett Bewegungshebel – Schmiernippel Wellennabe für das Anheben des Mähwerks Öl Bewegungsverbindungskugelgelenke Öl Bremspedalnaben Öl Feststellbremsenring Öl Lenkgelenk...
- Seite 24 4. Ziehen Sie den Zündschlüssel ab. 1. Waschen Sie den Schaumeinsatz mit Flüssigseife und warmem Wasser und spülen Sie ihn gründlich aus. 5. Öffnen Sie die Haube. 2. Drücken Sie den Einsatz in einem sauberen Lappen aus, um ihn zu trocknen. Entfernen der Schaum- und Papiereinsätze 3.
- Seite 25 11. Starten Sie den Motor und lassen Sie ihn 30 Sekunden lang laufen. 12. Schalten Sie den Motor ab und warten Sie für 30 Sekunden. 13. Prüfen Sie den Ölstand erneut füllen Sie bei Bedarf Öl nach. Wichtig: Überfüllen Sie das Kurbelgehäuse nicht, weil es sonst zu einem Motorschaden kommen kann.
- Seite 26 Hinweis: Hinweis: Entsorgen Sie das Altöl Elektrode 0,76 mm beträgt, bevor Sie die Kerze ordnungsgemäß. eindrehen. Verwenden Sie zum Aus- und Einbauen der Zündkerze einen Zündkerzenschlüssel und für die 11. Reinigen Sie den Bereich um den Ölpeilstab und Prüfung und Einstellung des Elektrodenabstands eine drehen den Verschlussdeckel ab (Bild 23).
- Seite 27 Warten der Kraftstoffanlage Entleeren des Kraftstofftanks Entleeren Sie den Kraftstofftank, wenn Sie die Maschine Bild 27 für mehr als 30 Tage nicht verwenden. 1. Kerzenstein der mittleren 3. Elektrodenabstand (nicht Elektrode maßstabsgetreu) 2. Seitliche Elektrode Benzin ist unter bestimmten Bedingungen extrem leicht entflammbar und hochexplosiv.
- Seite 28 Bild 28 1. Schlauchklemme 3. Kraftstofffilter 2. Kraftstoffleitung 8. Ziehen Sie die Kraftstoffleitung vom Kraftstofffilter Bild 29 (Bild 28) und lassen Sie den Kraftstoff in einen 1. Kraftstoffhahn Benzinkanister oder ein Auffanggefäß ablaufen. Hinweis: Jetzt ist der beste Zeitpunkt für das 6.
- Seite 29 Warten der elektrischen 6. Ziehen Sie die Drahtstecker von beiden Birnenfassungsklemmen ab. Anlage 7. Drehen Sie die Birnenfassung um 1/4 Umdrehung nach links und nehmen die Birne aus dem Reflektor heraus (Bild 31). Austauschen der Sicherung Die elektrische Anlage wird durch Sicherungen geschützt.
- Seite 30 4. Stecken Sie die Birnenfassung in den Reflektor und drehen ihn um 1/4 Umdrehung im Uhrzeigersinn bis zum Anschlag. 5. Schließen Sie die Drahtstecker an die Klemmen an der Birnenfassung an. Warten der Batterie Halten Sie die Batterie immer sauber und voll aufgeladen. Reinigen Sie die Batterie und den Batteriekasten mit einem Papierhandtuch.
- Seite 31 Nachfüllen der Batterie 3. Schließen Sie das Pluskabel (rot) mit der Schraube und der Flügelmutter am (+) Pluspol an (Bild 33). Der beste Zeitpunkt zum Nachfüllen von destilliertem Schieben Sie die Gummiabdeckung über den Wasser in die Batterie ist direkt vor der Inbetriebnahme Batteriepol.
- Seite 32 Warten des Stellen Sie die Bremse ein, wenn der Bremsweg der Maschine bei hoher Geschwindigkeit im höchsten Gang Antriebssystems länger als 1 m ist. Prüfen der Bremse Prüfen des Reifendrucks Wartungsintervall: Bei jeder Verwendung oder täglich Wartungsintervall: Alle 25 Betriebsstunden/Jährlich (je 1.
- Seite 33 Warten der Riemen Warten des Heckfangsystems Einstellen des Messertreibrie- mens Entfernen des Heckfangsy- stems Wartungsintervall: Nach 25 Betriebsstunden—Prüfen Sie den Treibriemen des 1. Kippen Sie das Heckfangsystem mit beiden Händen Messerbalkens. nach vorne (Bild 38). Alle 50 Betriebsstunden—Stellen Sie die richtige Spannung des Schnittmessertreibriemens ein.
- Seite 34 Warten des Mähwerks 5. Nehmen Sie das Heckfangsystem ab; siehe „Entfernen des Heckfangsystems“. 6. Reinigen Sie den Korb des Heckfangsystems mit Warten der Messer einem Hochdruckreiniger. Wartungsintervall: Bei jeder Verwendung oder täglich 7. Wischen Sie den Bereich um den Sensor für den Füllstand des Grasfangkorbs ab.
- Seite 35 3. Prüfen Sie die Schnittmesser, insbesondere die gebogenen Kanten (Bild 39). Montieren Sie neue Messer, wenn Sie eine Abnutzung oder Beschädigung dieses Bereichs feststellen. Bild 41 4. Ersetzen Sie die Scherbolzen sofort, wenn Sie 1. Messer 2. Ausgleichsmaschine gebrochen sind (Bild 39). Wichtig: Wenn die Scherbolzen gebrochen sind, kann der Mähwerkriemen beschädigt Einbauen der Messer...
- Seite 36 Einstellen der Höheneinstel- lkabelstange Wartungsintervall: Alle 100 Betriebsstunden/Jährlich (je nach dem, was zuerst erreicht wird)—Prüfen Sie die Schnittmesserneigung in Längsrichtung. (Sie sollte auch beim Einbauen des Mähwerks geprüft werden.) Stellen Sie vor dem Nivellieren des Mähwerks den Luftdruck der Vorder und Hinterreifen auf den empfohlenen Wert ein;...
- Seite 37 12. Bereiten Sie die Maschine für eine Einlagerung, die 16. Bessern Sie Lackschäden mit Lack aus, den Sie von länger als 30 Tage dauert, folgendermaßen vor: Ihrem Toro Vertragshändler beziehen können. A. Füllen Sie einen Stabilisator auf Ölbasis gemäß 17. Lagern Sie die Maschine in einer sauberen, trockenen der Anweisungen des Stabilisatorherstellers in Garage oder an einem anderen geeigneten Ort ein.
- Seite 38 Anschlüsse auf guten Kontakt. 5. Eine Sicherung ist durchgebrannt. 5. Tauschen Sie die Sicherung aus. 6. Ein Relais oder Schalter ist defekt. 6. Wenden Sie sich an den Toro Vertragshändler. Der Motor wird zu heiß. 1. Der Motor wird zu stark belastet.
- Seite 39 7. Der Kraftstofffilter ist verschmutzt. 7. Tauschen Sie den Kraftstofffilter aus. 8. Es befindet sich Schmutz, Wasser 8. Wenden Sie sich an den Toro oder zu alter Kraftstoff in der Vertragshändler. Kraftstoffanlage. Es kommt zu ungewöhnlichen Vibrationen.
- Seite 40 Hinweise:...
- Seite 41 Hinweise:...
- Seite 42 Hinweise:...
- Seite 43 Spypros Stavrinides Limited Cyprus 357 22 434131 Surge Systems India Limited India 91 1 292299901 T-Markt Logistics Ltd Hungary 36 26 525 500 Toro Australia Australia 61 3 9580 7355 Toro Europe BVBA Belgium 32 14 562 960 374-0102 Rev B...
- Seite 44 Aufsitzrasenmäher mit Heckmotor Wenn Sie mit der Analyse oder dem Support des Vertragshändlers nicht Rasen- und Gartentraktore 2-jährige eingeschränkte Garantie zufrieden sind, wenden Sie sich an den Importeur von Toro oder an uns: Tragbare Elektroprodukte 2-jährige eingeschränkte Garantie 2-jährige eingeschränkte Garantie Schneefräsen...
