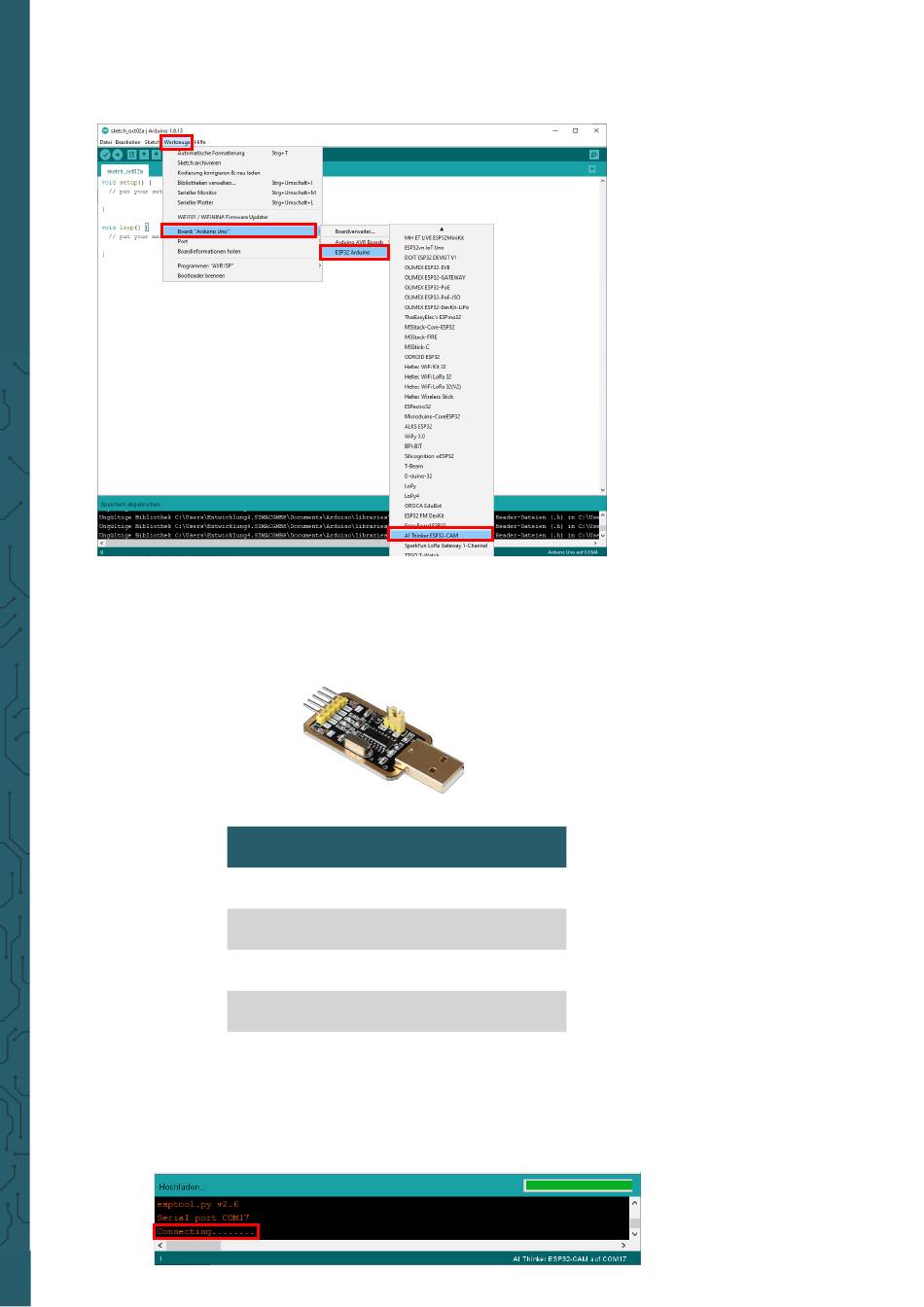

Nun können Sie unter Werkzeuge -> Board -> ESP 32 Arduino, das Board
AI Thinker ESP32-CAM auswählen.
Sie können Jetzt mit der Programmierung Ihres Moduls beginnen.
Da das Modul keinen USB-Anschluss besitzt, müssen Sie einen USB zu TTL
Wandler verwenden. Zum Beispiel den SBC-TTL Schnittstellenwandler von
Joy-it. Bei der Verwendung müssen Sie darauf achten, dass der Jumper auf
der Position 3V3 steht.
Dabei müssen Sie folgende Pinbelegung verwenden.
Kamera Modul
Außerdem müssen Sie zum Hochladen Ihres Programms, einen Ground-Pin
Ihres Kameramoduls, mit dem IO0-Pin verbinden. Diese Verbindung müs-
sen Sie nach dem Hochladen wieder trennen.
Beim Hochladen, müssen Sie Ihr Kameramodul einmal mit dem Reset-
Knopf neustarten, sobald im Debugfenster unten „Connecting......." steht.
Schnittstellenwandler
5V
GND
GND
U0T
U0R
www.joy-it.net
Pascalstr. 8 47506 Neukirchen-Vluyn
5V
RX
TX
