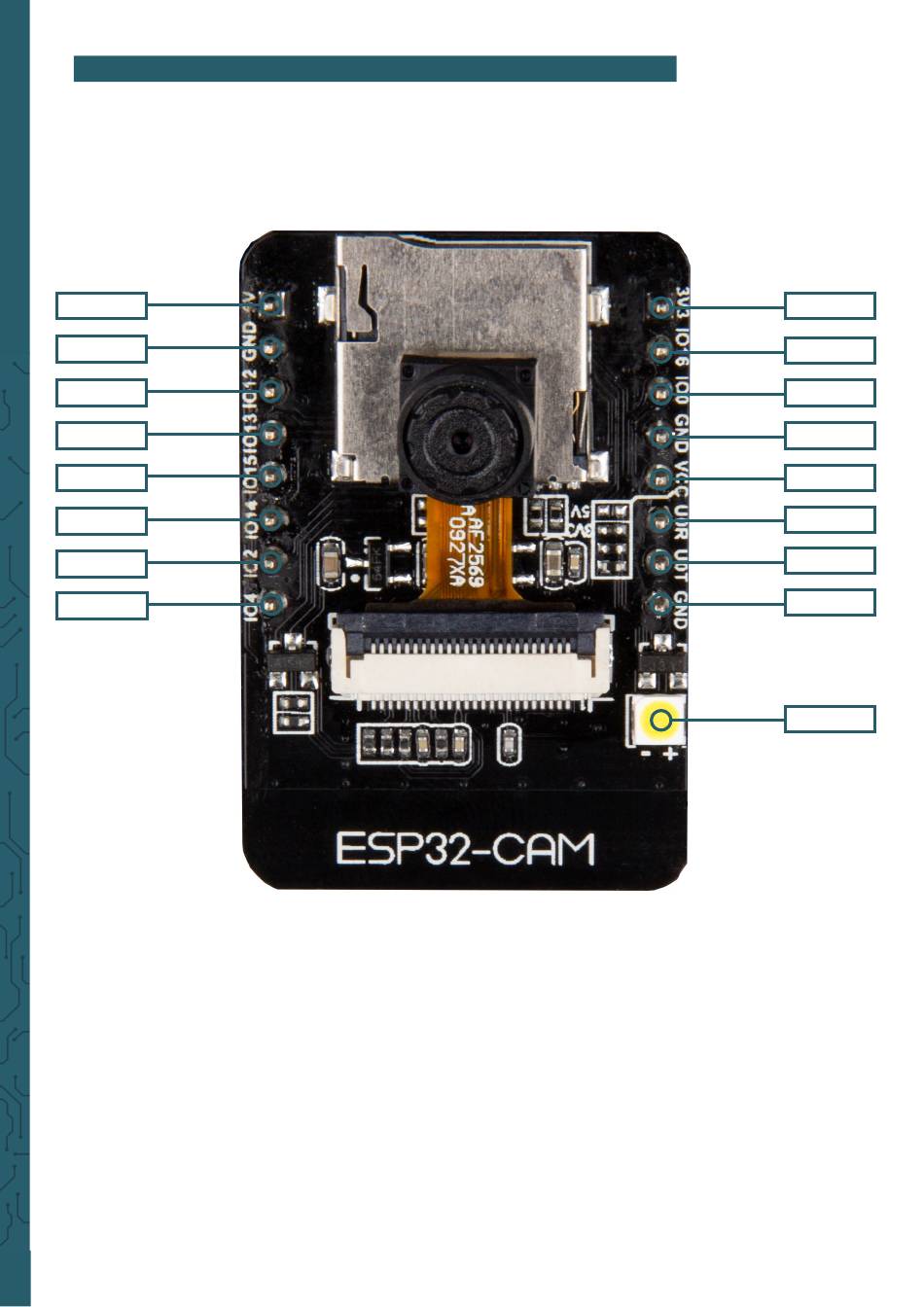

2. PINBELEGUNG

5V
GND
IO12
IO13
IO15
IO14
IO2
IO4
Die folgenden Pins sind intern mit dem SD-Kartenslot verbunden:
IO14: CLK
IO15: CMD
IO2: Data 0
IO4: Data 1 (auch mit der on-board LED verbunden)
IO12: Data 2
IO13: Data 3
Um das Gerät in den Flashmodus zu versetzen, muss IO0 mit GND verbun-
den werden.
www.joy-it.net
Pascalstr. 8 47506 Neukirchen-Vluyn
3,3V
IO16
IO0
GND
VCC
IO3 / U0R
IO1 / U0T
GND
LED (IO4)
