IsoSpeed: Teileeinbau
HINWEIS: Am IsoSpeed keine Wartungsarbeiten durchführen. Nur dann an den IsoSpeed-Befestigungsmitteln arbeiten, wenn
Teile ausgetauscht werden müssen.
WICHTIG: Alle Teile vor dem erneuten Einbau mit einem Gemisch aus gleichen Anteilen an Isopropylalkohol und Wasser reini-
gen.
1.

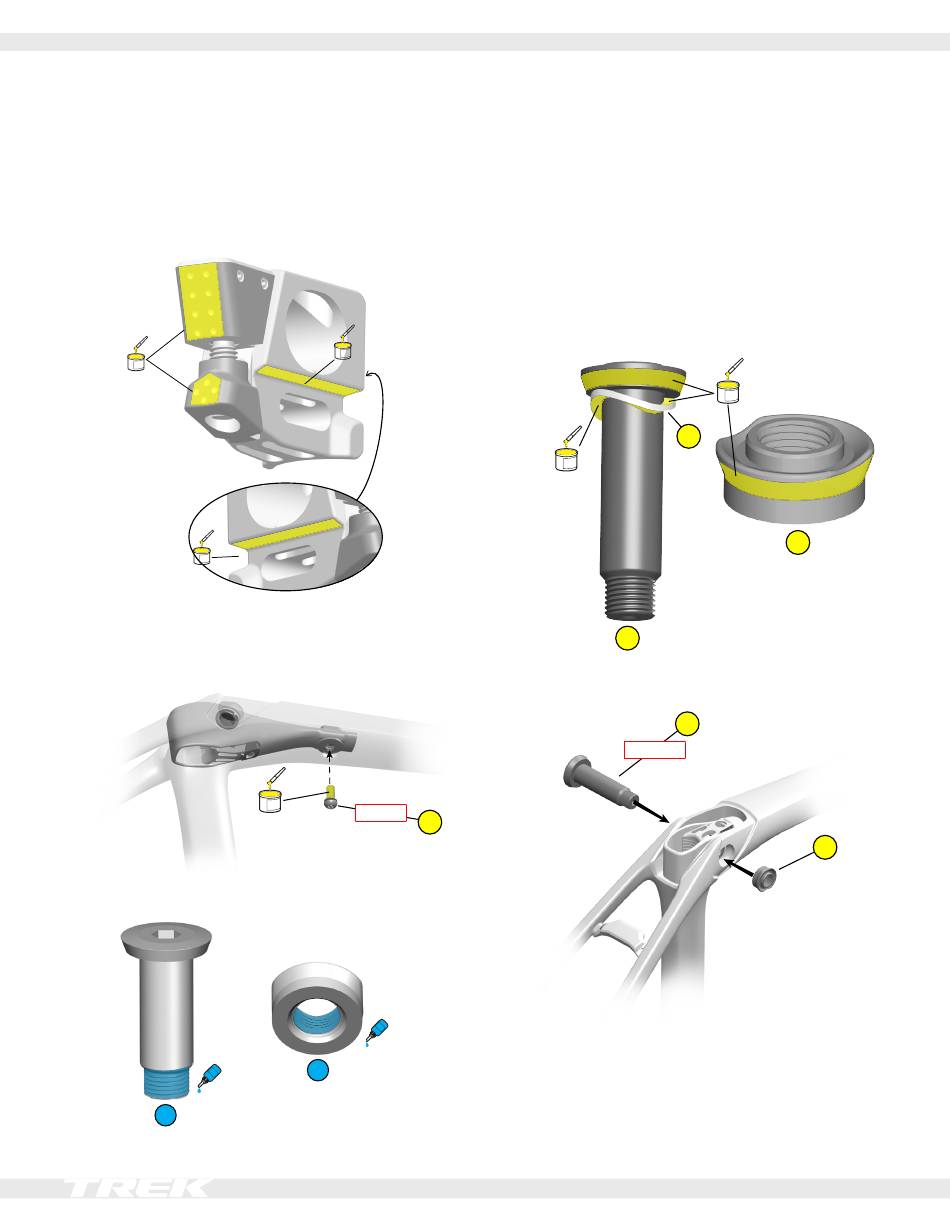

Die Keilanordnung wie unten dargestellt schmieren.
2.
Die Zungenanordnung (siehe Seite 14) zusammen-
bauen und in den Rahmen setzen. Die Schraube (11)
einsetzen und mit dem angegebenen Anzugsmoment
festziehen.
3.
Auf das Gewinde der Schwingenschraube (5) und der
Mutter (6) Schraubensicherung auftragen.
5
6,8 Nm
11
6
4.
Die Wellenscheibe (2) auf die Schwingenschraube (5)
schieben und wie unten dargestellt schmieren.
HINWEIS: Kein Schmierfett auf die Rahmenauss-
parungen oder Buchsen auftragen. Das Schmierfett
könnte mit dem Gewinde der Schwingenschraube in
Kontakt kommen.
5
5.
Die Mutter (6) und die Schwingenschraube (5)
einsetzen. Die Schraube mit 10,5 Nm festziehen.
5
10,5 Nm
