Einbau des Steuersatzes

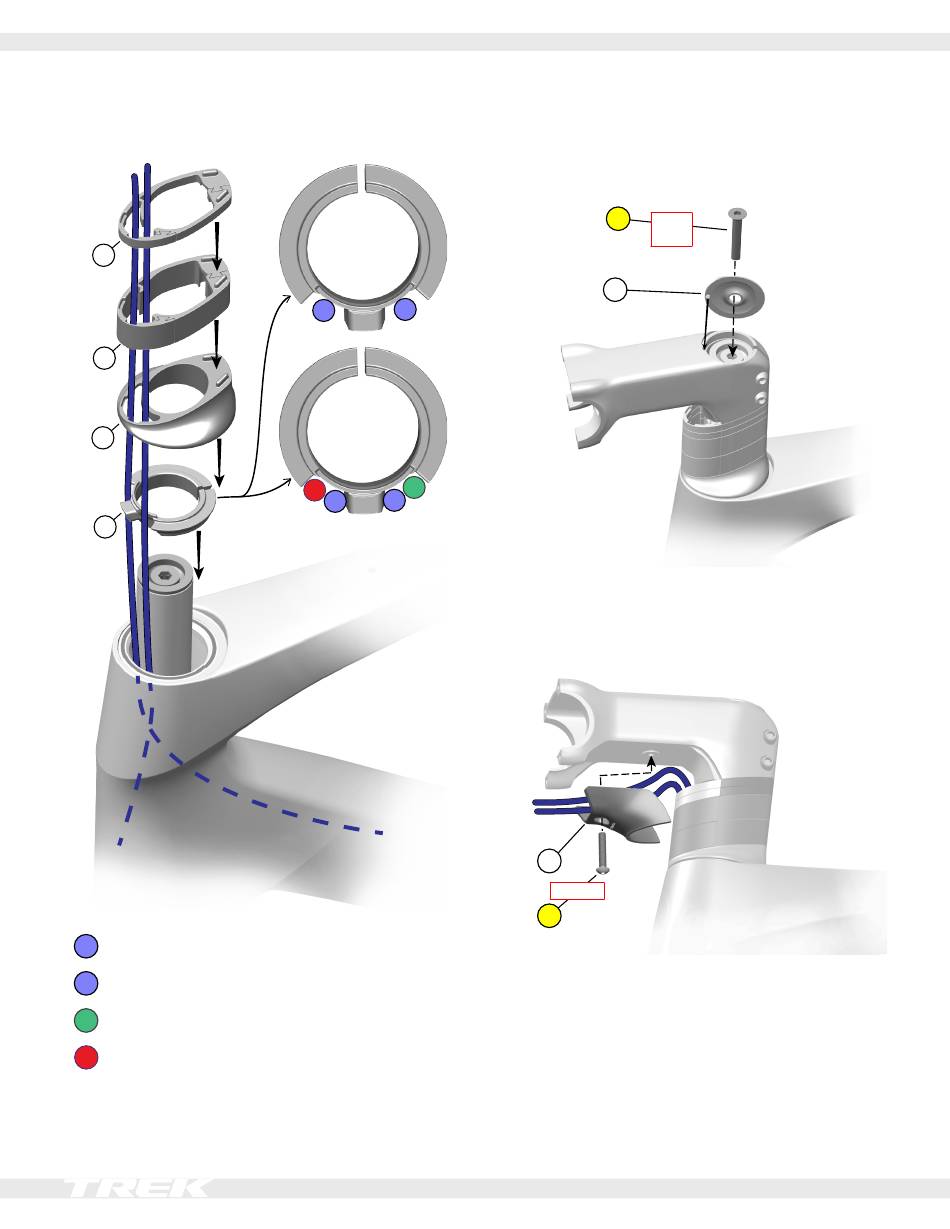

1. Die Steuersatzteile auf die Kabel schieben.
9
10
11
12
Beispiel für
eTap/Di2
1 VR-Bremsleitung
2 HR-Bremsleitung
3
Umwerferzughülle
4
Schaltwerkszughülle
eTap/Di2
1
2
Mechanisch
3
4
1
2
2. Den Vorbau (6) locker anschrauben.
3. Die Steuersatzkappe (3) und die Steuersatzkappen-
schraube (1) einschrauben.
1
max.
4 Nm
3
4. Die Vorbauschrauben (4) abwechselnd mit einem
Anzugsmoment von 5,2 Nm festziehen.
5. Die Kabelabdeckung (7) befestigen.
7
1,5 Nm
8
2023 Domane SL/SLR
Beispiel für
eTap/Di2
