Smart Visu Server
Lieferumfang
- Smart Visu Server inklusive Software
- Bedienungsanleitung
- Steckernetzteil
- SV-SERVER2: Netzteil EU (Eurostecker)
- SV-SERVER2-INT: Netzteil inkl. Wechseladapter BS (Großbritannien), EU (Eurostecker) und CN (China)
4 Information für Elektrofachkräfte
Montage und elektrischer Anschluss
GEFAHR
Elektrischer Schlag bei Berühren spannungsführender Teile in der Einbauumgebung.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der Umgebung abdecken!
Montage Tischgerät
•
Vier Gummifüße (im Lieferumfang) an der Unterseite des Geräts aufkleben.
Montage Hutschiene oder Wand
6
Voraussetzung:
Montageset Art.-Nr.: SV-SERVER2-MS (separat erhätlich)
Adapter im Montageset:
- Montageadapter für Hutschiene (Abb. 2)
- Adapter für Wandmontage (Abb. 3)
•
Adapter mit Schrauben (6) aus dem Montageset auf der Rückseite des Geräts befestigen.
•
Gerät auf Hutschiene nach DIN EN 60715 aufrasten oder mit geeigneten Schrauben an der Wand befestigen.
5 Bedienung
Status-LED
Die Status-LED (5) zeigt die verschiedenen Betriebszustände an.
Blinkt
gelb: Server startet
rot:
Fehler liegt vor, Server stoppt
Leuchtet
gelb: Server und Netzwerk starten
blau: Server bereit, DHCP aktiv
grün: Server bereit, statische Netzwerkadresse
rot:
Update beendet, Neustart wird eingeleitet
Blinkt
blau/magenta:
Updatevorgang, DHCP aktiv
grün/magenta:
Updatevorgang, statische Netzwerkadresse
0024003700
6

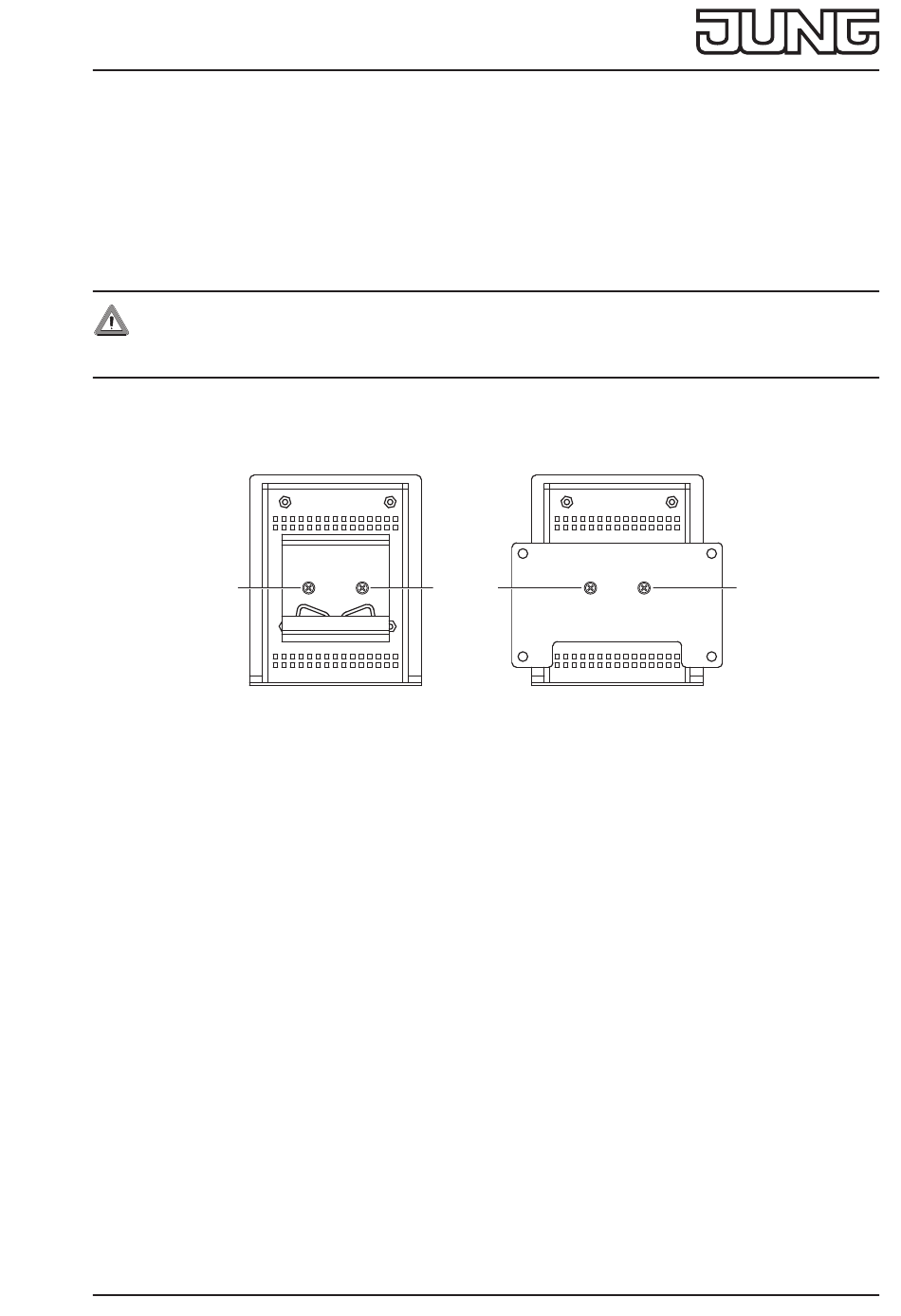

Abb. 2 und Abb. 3: Montage Hutschiene oder Wand
2 / 4
6
6
02.08.2023
