Facility Pilot Server
Facility Pilot Server
Art.-Nr.: FAPV-SERVER-REG
REG-Server GB
Art.-Nr.: FAPVSERVERREGGB
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Brandgefahr! Betrieb ausschließlich mit den unter Zubehör aufgeführten
Spannungsversorgungen.
Gefahr durch elektrischen Schlag. Bei Anschluss von SELV/PELV-Systemen auf sichere
Trennung zu anderen Spannungen achten.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
(1) Anschluss externe Versorgung
(2) 2x USB-Buchse
(3) 2x USB-Buchse
(4) Anschluss Ethernet
(5) Anschluss Monitor, DVI
(6) Anschluss KNX
(7) Status-LED
(8) Steckplatz für Mikro-SD-Karte
(9) Taster Ein/Aus
82583903
J:0082583903
ZidaTech Art.-Nr. 500.500.425

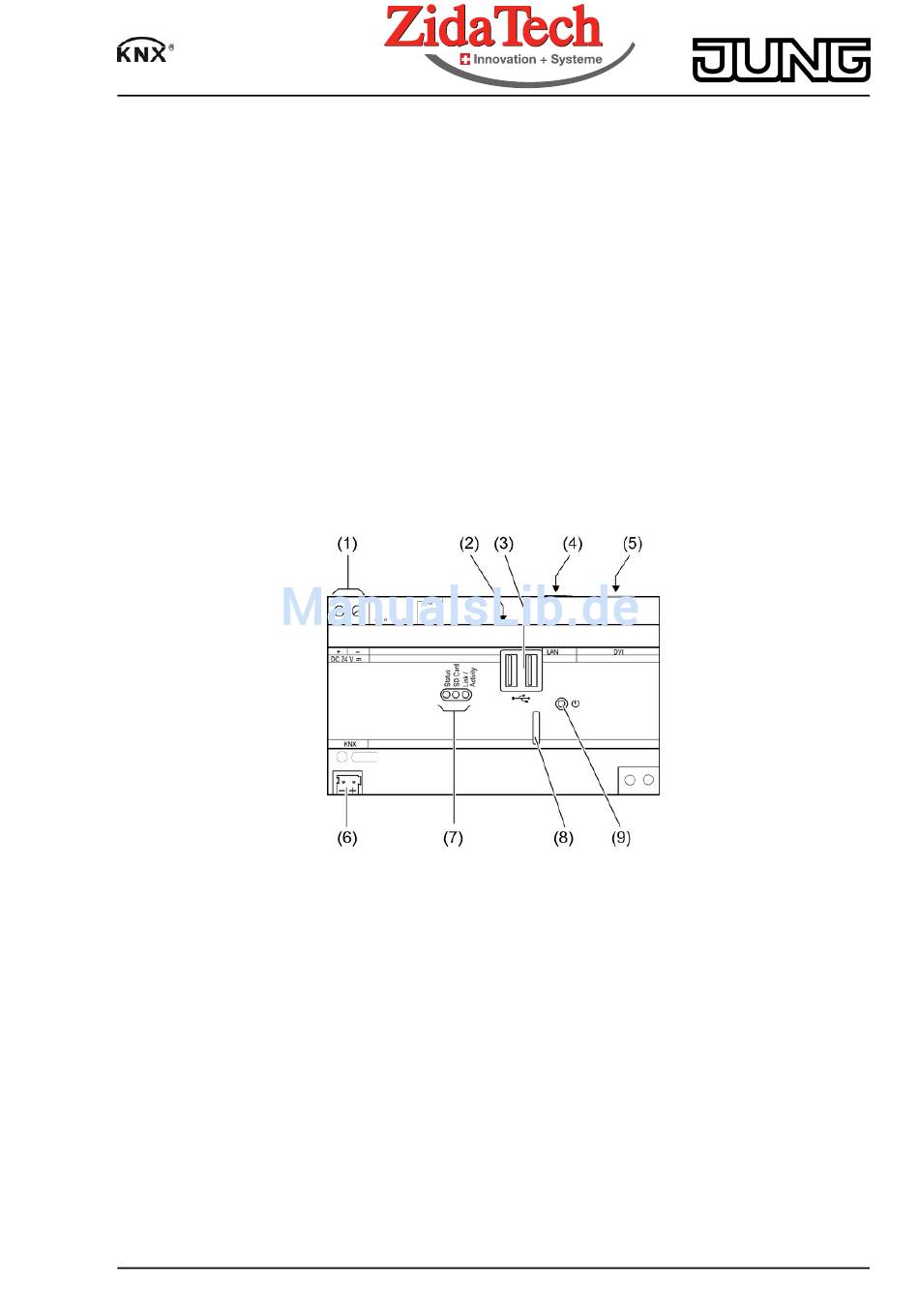

Bild 1: Frontansicht
1/5
22.08.2012
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Jung FAPV-SERVER-REG
Inhaltszusammenfassung für Jung FAPV-SERVER-REG
- Seite 1 Facility Pilot Server Facility Pilot Server ZidaTech Art.-Nr. 500.500.425 Art.-Nr.: FAPV-SERVER-REG REG-Server GB Art.-Nr.: FAPVSERVERREGGB Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Brandgefahr! Betrieb ausschließlich mit den unter Zubehör aufgeführten Spannungsversorgungen.
-
Seite 2: Bedienung
Ausschalten: Taster (9) kurz drücken. Das Betriebssystem fährt herunter und schaltet aus. i Im Auslieferungszustand meldet sich das Gerät automatisch mit dem Benutzernamen FAPV-SERVER-REG und dem Passwort jung an. Im System können weitere Benutzer hinzugefügt und die Einstellungen geändert werden. Betrieb über Remote-Verbindung Das Gerät kann innerhalb lokaler Netzwerke via Remote-Verbindung –... -
Seite 3: Informationen Für Elektrofachkräfte
Facility Pilot Server Dateibasierter Schreibfilter Das Gerät enthält ein SSD-Laufwerk ohne bewegliche Teile als Massenspeicher. Um versehentlichen Änderungen der Konfiguration vorzubeugen, ist das Laufwerk mit einem dateibasierten Schreibfilter – FBWF – geschützt. Schreibvorgänge auf den geschützten Bereich werden auf ein virtuelles Laufwerk im RAM umgeleitet. Änderungen an diesen Daten werden im Verzeichnis angezeigt, sind aber nur bis zum nächsten Neustart des Geräts vorhanden. -
Seite 4: Montage Und Elektrischer Anschluss
Facility Pilot Server 5.1 Montage und elektrischer Anschluss Gerät montieren Temperaturbereich beachten. Lüftungsöffnungen auf den Gehäuseschultern nicht verdecken. Für ausreichende Kühlung sorgen. i Luft soll nach Möglichkeit durch die Lüftungsöffnungen auf den Gehäuseschultern von unten nach oben zirkulieren können. Das Gerät auf Hutschiene montieren. Gerät anschließen Bild 2: Anschlussbeispiel Spannungsversorgung, Tastatur, Maus, Netzwerkleitung, Monitor und KNX-Leitung... -
Seite 5: Gewährleistung
Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unser Service Center. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle Telefon: +49.23 55.8 06-0 Telefax: +49.23 55.8 06-2 04...
