Bedienungsanleitung
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Brandgefahr! Betrieb ausschließlich mit den unter Zubehör aufgeführten
Spannungsversorgungen.
Steckernetzteil nur für den eNet-Server verwenden. Keine anderen Geräte anschließen.
Geräte können beschädigt werden.
Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg
und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik,
wie z. B. Not-Aus, Notruf.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

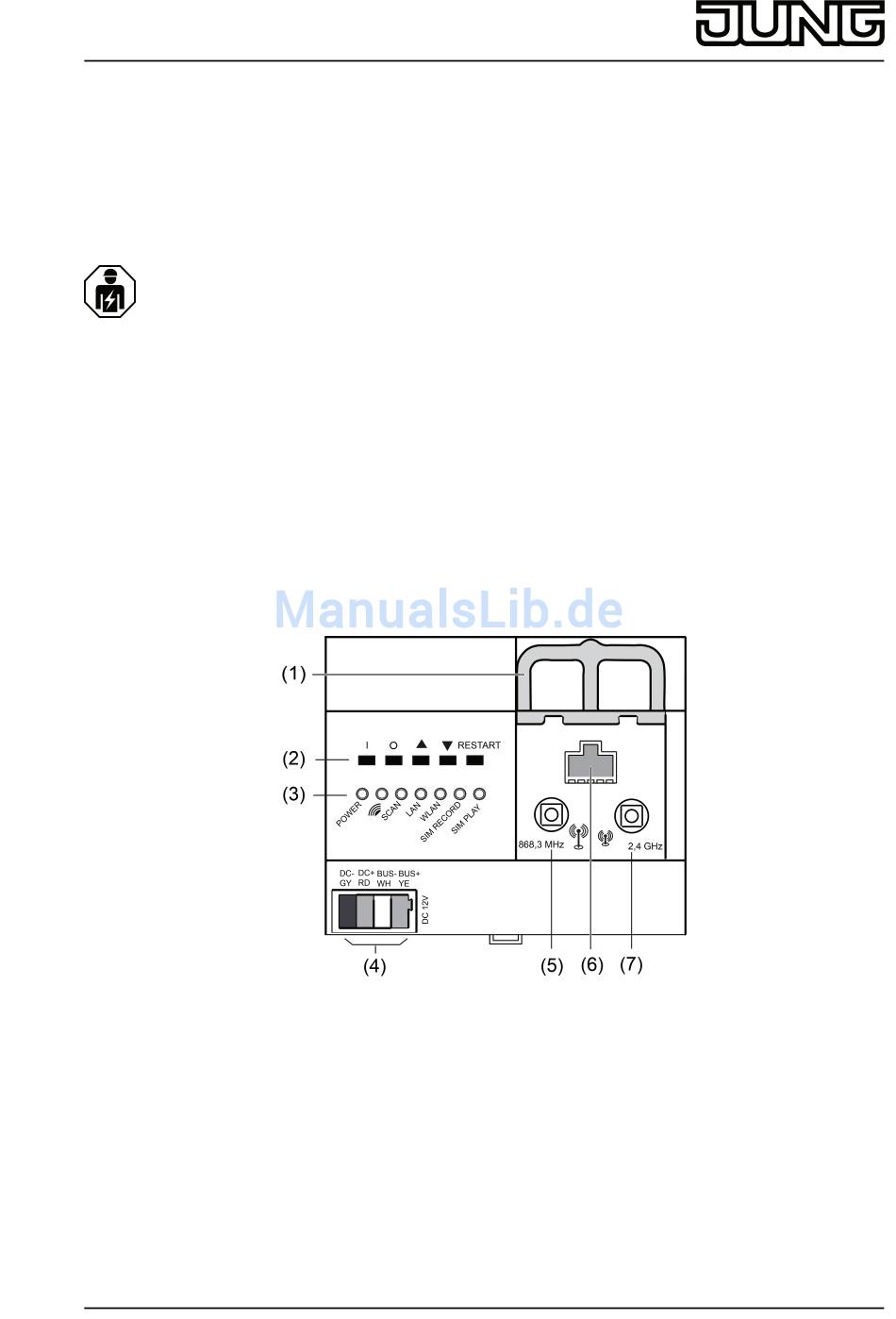

2 Geräteaufbau
(1) Schieber zur Arretierung der Antennenleitung
(2) Tasten für Handbedienung und Restart
(3) LEDs
(4) Anschluss Busleitung
(5) Buchse für externe eNet-Antenne
(6) RJ45-Buchse für Ethernet-Anschluss
(7) Buchse für externe WLAN-Antenne
32580543
J0032580543
Bild 1: Frontansicht eNet-Server
1/8
28.06.2016
