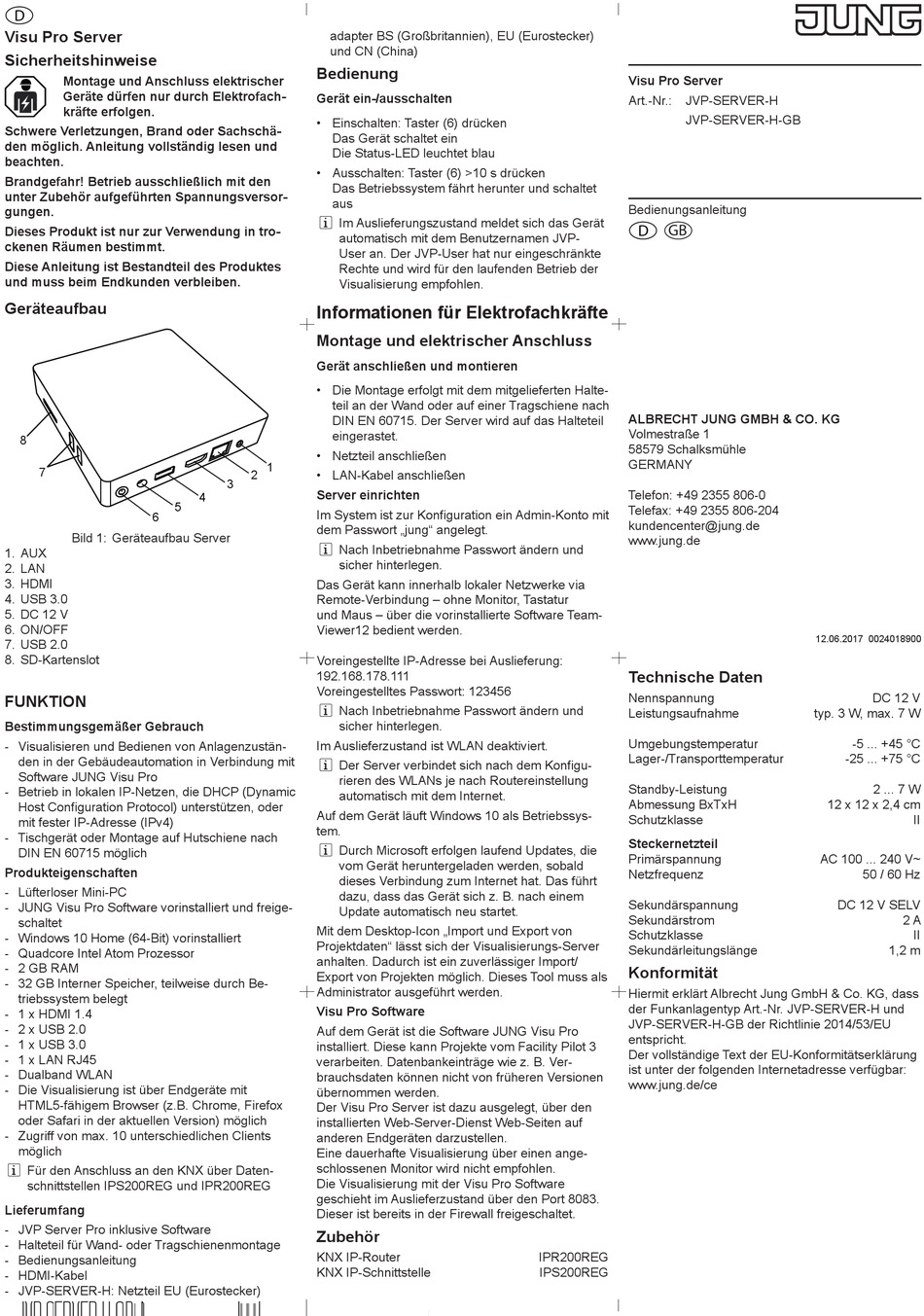

Jung JVP-SERVER-H-GB Anleitung

D
Visu Pro Server
Sicherheitshinweise
Montage und Anschluss elektrischer
Geräte dürfen nur durch Elektrofach-
kräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschä-
den möglich. Anleitung vollständig lesen und
beachten.
Brandgefahr! Betrieb ausschließlich mit den
unter Zubehör aufgeführten Spannungsversor-
gungen.
Dieses Produkt ist nur zur Verwendung in tro-
ckenen Räumen bestimmt.
Diese Anleitung ist Bestandteil des Produktes
und muss beim Endkunden verbleiben.
Geräteaufbau
8
7
5
6
Bild 1: Geräteaufbau Server
1. AUX
2. LAN
3. HDMI
4. USB 3.0
5. DC 12 V
6. ON/OFF
7. USB 2.0
8. SD-Kartenslot
FUNKTION
Bestimmungsgemäßer Gebrauch
- Visualisieren und Bedienen von Anlagenzustän-
den in der Gebäudeautomation in Verbindung mit
Software JUNG Visu Pro
- Betrieb in lokalen IP-Netzen, die DHCP (Dynamic
Host Configuration Protocol) unterstützen, oder
mit fester IP-Adresse (IPv4)
- Tischgerät oder Montage auf Hutschiene nach
DIN EN 60715 möglich
Produkteigenschaften
- Lüfterloser Mini-PC
- JUNG Visu Pro Software vorinstalliert und freige-
schaltet
- Windows 10 Home (64-Bit) vorinstalliert
- Quadcore Intel Atom Prozessor
- 2 GB RAM
- 32 GB Interner Speicher, teilweise durch Be-
triebssystem belegt
- 1 x HDMI 1.4
- 2 x USB 2.0
- 1 x USB 3.0
- 1 x LAN RJ45
- Dualband WLAN
- Die Visualisierung ist über Endgeräte mit
HTML5-fähigem Browser (z.B. Chrome, Firefox
oder Safari in der aktuellen Version) möglich
- Zugriff von max. 10 unterschiedlichen Clients
möglich
i Für den Anschluss an den KNX über Daten-
schnittstellen IPS200REG und IPR200REG
Lieferumfang
- JVP Server Pro inklusive Software
- Halteteil für Wand- oder Tragschienenmontage
- Bedienungsanleitung
- HDMI-Kabel
- JVP-SERVER-H: Netzteil EU (Eurostecker)
- JVP-SERVER-H-GB: Netzteil inkl. Wechsel-
adapter BS (Großbritannien), EU (Eurostecker)
und CN (China)
Bedienung
Gerät ein-/ausschalten
• Einschalten: Taster (6) drücken
Das Gerät schaltet ein
Die Status-LED leuchtet blau
• Ausschalten: Taster (6) >10 s drücken
Das Betriebssystem fährt herunter und schaltet
aus
i Im Auslieferungszustand meldet sich das Gerät
automatisch mit dem Benutzernamen JVP-
User an. Der JVP-User hat nur eingeschränkte
Rechte und wird für den laufenden Betrieb der
Visualisierung empfohlen.
Informationen für Elektrofachkräfte
Montage und elektrischer Anschluss
Gerät anschließen und montieren
• Die Montage erfolgt mit dem mitgelieferten Halte-
teil an der Wand oder auf einer Tragschiene nach
DIN EN 60715. Der Server wird auf das Halteteil
eingerastet.
• Netzteil anschließen
1
2 • LAN-Kabel anschließen
3
Server einrichten
4
Im System ist zur Konfiguration ein Admin-Konto mit
dem Passwort „jung" angelegt.
i Nach Inbetriebnahme Passwort ändern und
sicher hinterlegen.
Das Gerät kann innerhalb lokaler Netzwerke via
Remote-Verbindung – ohne Monitor, Tastatur
und Maus – über die vorinstallierte Software Team-
Viewer12 bedient werden.
Voreingestellte IP-Adresse bei Auslieferung:
192.168.178.111
Voreingestelltes Passwort: 123456
i Nach Inbetriebnahme Passwort ändern und
sicher hinterlegen.
Im Auslieferzustand ist WLAN deaktiviert.
i Der Server verbindet sich nach dem Konfigu-
rieren des WLANs je nach Routereinstellung
automatisch mit dem Internet.
Auf dem Gerät läuft Windows 10 als Betriebssys-
tem.
i Durch Microsoft erfolgen laufend Updates, die
vom Gerät heruntergeladen werden, sobald
dieses Verbindung zum Internet hat. Das führt
dazu, dass das Gerät sich z. B. nach einem
Update automatisch neu startet.
Mit dem Desktop-Icon „Import und Export von
Projektdaten" lässt sich der Visualisierungs-Server
anhalten. Dadurch ist ein zuverlässiger Import/
Export von Projekten möglich. Dieses Tool muss als
Administrator ausgeführt werden.
Visu Pro Software
Auf dem Gerät ist die Software JUNG Visu Pro
installiert. Diese kann Projekte vom Facility Pilot 3
verarbeiten. Datenbankeinträge wie z. B. Ver-
brauchsdaten können nicht von früheren Versionen
übernommen werden.
Der Visu Pro Server ist dazu ausgelegt, über den
installierten Web-Server-Dienst Web-Seiten auf
anderen Endgeräten darzustellen.
Eine dauerhafte Visualisierung über einen ange-
schlossenen Monitor wird nicht empfohlen.
Die Visualisierung mit der Visu Pro Software
geschieht im Auslieferzustand über den Port 8083.
Dieser ist bereits in der Firewall freigeschaltet.
Zubehör
KNX IP-Router
KNX IP-Schnittstelle
Visu Pro Server
Art.-Nr.: JVP-SERVER-H
JVP-SERVER-H-GB
Bedienungsanleitung
D GB
ALBRECHT JUNG GMBH & CO. KG
Volmestraße 1
58579 Schalksmühle
GERMANY
Telefon: +49 2355 806-0
Telefax: +49 2355 806-204
kundencenter@jung.de
www.jung.de
Technische Daten
Nennspannung
Leistungsaufnahme
Umgebungstemperatur
Lager-/Transporttemperatur
Standby-Leistung
Abmessung BxTxH
Schutzklasse
Steckernetzteil
Primärspannung
Netzfrequenz
Sekundärspannung
Sekundärstrom
Schutzklasse
Sekundärleitungslänge
Konformität
Hiermit erklärt Albrecht Jung GmbH & Co. KG, dass
der Funkanlagentyp Art.-Nr. JVP-SERVER-H und
JVP-SERVER-H-GB der Richtlinie 2014/53/EU
entspricht.
Der vollständige Text der EU-Konformitätserklärung
ist unter der folgenden Internetadresse verfügbar:
www.jung.de/ce
IPR200REG
IPS200REG
12.06.2017 0024018900
DC 12 V
typ. 3 W, max. 7 W
-5 ... +45 °C
-25 ... +75 °C
2 ... 7 W
12 x 12 x 2,4 cm
II
AC 100 ... 240 V~
50 / 60 Hz
DC 12 V SELV
2 A
II
1,2 m
