Inhaltszusammenfassung für Jung ENET-SERVER

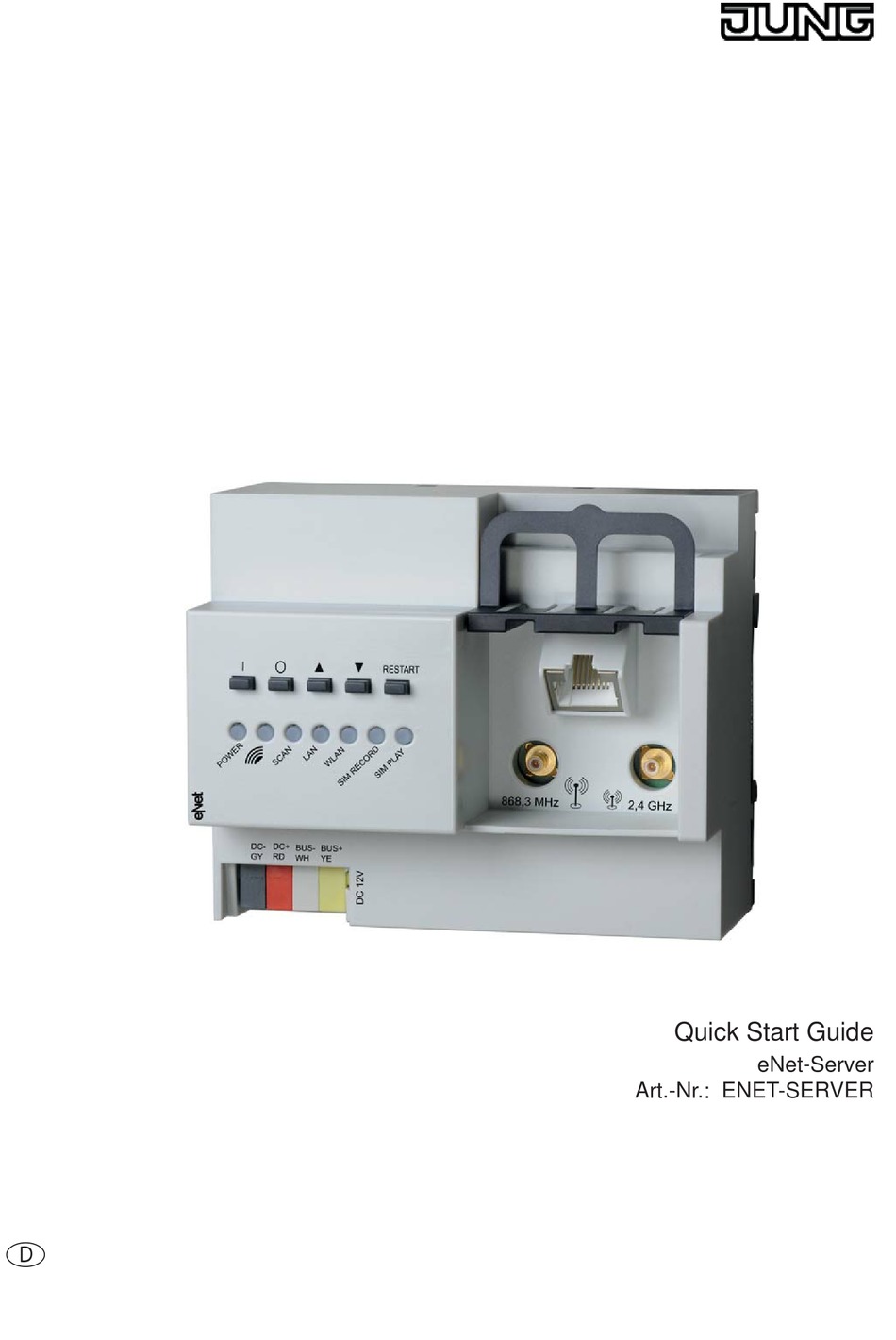

- Seite 1 Quick Start Guide eNet-Server Art.-Nr.: ENET-SERVER...
-
Seite 2: Die Elemente Der Projektierungsoberfl Äche
(2d) Verbindungen (2e) Szenen (3) Letzte Aktion rückgängig machen (4) Einstellungen zum Projekt oder Abmelden (5) Produktdokumentation eNet-Server (6) Projekt speichern Untere Navigationsleiste: (7) Auswahl einklappen (8) Auswahl scrollen (9) Darstellung des Gebäudes in Baumstruktur (11) Darstellung des Gebäudes in Navigationsleiste (12) Arbeitsbereich scrollen Im Arbeitsbereich (10) fi... - Seite 3 Mit dem eNet-Server in 7 einfachen und schnellen Schritten ans Ziel: Computer mit dem eNet-Server IP-Adresse: 192.168.0.22 per LAN verbinden Benutzername und Am eNet-Server anmelden Kennwort eingeben Projekt anlegen Gebäudestruktur anlegen: Gebäude, Etagen, Räume anlegen Geräte aus Produktkatalog oder Anlagen-Scan den Installationsorten hinzufügen...
-
Seite 4: Weitere Hinweise Zur Netzwerkkonfi Guration
Weitere Hinweise zur Netzwerkkonfi guration: i Der eNet-Server ist auf eine statische IP-Adresse voreingestellt. Folgen Sie den Anweisungen um Ihren Computer in Abhängigkeit vom verwendeten Betriebssystem entsprechend umzustellen. So wird eine statische IP-Adresse am Computer eingestellt: Windows 7: • Systemsteuerung > Netzwerk und Internet > Netzwerkstatus und –aufgaben anzeigen >... -
Seite 5: Computer Verbinden
Computer verbinden Sobald die Power-LED am eNet-Server dauerhaft leuchtet, kann die Verbindung aufgebaut werden: Der Computer muss dem gleichen Netzwerk (Net-IDs sind identisch) wie der eNet-Server angehören, siehe Abschnitt „Weitere Hinweise zur Netzwerkkonfi guration“. Netzwerkverbindung über ein Netzwerkkabel zwischen Computer und eNet-Server herstellen. -
Seite 6: Gebäudestruktur Anlegen
Gebäudestruktur anlegen Um die Gebäudestruktur anzulegen, in die Sicht Gebäude (2b) wechseln. In dieser Sicht wird die Gebäude struktur des Projektes angelegt. In einem Gebäude können Etagen und Räume angelegt werden, in Etagen lediglich Räume. Wird ein Element der Gebäudestruktur ausgewählt, werden die darunter angeordneten Elemente angezeigt. -
Seite 7: Geräte Aus Anlagen-Scan Hinzufügen
Stichwort Anlagen-Scan: Siehe auch „Weitere Hinweise“ auf der letzten Seite. i Es ist möglich, eine Offl ine-Projektierung mit Kataloggeräten durchzuführen. Weiterführende Infor- mationen hierzu in der Technischen Dokumentation. i Bestehende eNet-Installationen können in den eNet-Server eingelesen werden. Weiterführende Informationen hierzu in der Technischen Dokumentation. -
Seite 8: Verbindungen Erstellen
Verbindungen erstellen Um Verbindungen für das aktive Projekt anzulegen, muss ein Plan in der Sicht Verbindungen (2d) erstellt werden. Für jeden Plan wird eine neue Registerkarte angelegt, die einem Ort aus der Gebäudestruktur zugeordnet wird. Der Ort des Plans kann als Filter genutzt werden, um schneller auf den Plan zugreifen zu können. Auf einem Plan muss jedem Aktorkanal ein Sensorkanal zugeordnet werden. -
Seite 9: Szenen Erstellen
Die Elemente werden dem Plan hinzugefügt. Wenn noch kein Wirkbereich vergeben wurde, ist das Textfeld für die Eingabe des Wirkbereichs aktiv. • Ggf. Wirkbereich eingeben. • Ggf. zusätzliche Werte für den Aktorkanal eingeben, falls Logikbausteine eingefügt wurden. i Der Wirkort des Kanals kann über dem Eintrag der Kanalkachel geändert werden. Elemente verbinden •... -
Seite 10: Visualisierung Starten
• Dokumentation für den Kunden erzeugen und bereitstellen. Sicht Projekt - Schaltfl äche Drucken wählen. Visualisierung starten Aus der Projektierung heraus das Jung Logo wählen. • Visualisierung starten wählen. Die Visualisierung wird gestartet. Nach einem Neustart müssen die Login-Daten eingegeben werden um die Visualisierung starten zu können. -
Seite 11: Weitere Hinweise Für Erfolgreiches Arbeiten
Falls absolute Jalousiepositionen angefahren werden sollen, muss die maximale Fahrzeit der Jalousie in dem Parameter Laufzeit eingestellt werden. Ist dies nicht erfolgt, kann die gewünschte Position nicht ermittelt werden – die Jalousie fährt folglich nicht los. Weiterführende Informationen zum eNet-Server fi nden Sie im Internet auf unserer Homepage: www.jung.de... - Seite 14 ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle Germany Telefon: +49.23 55.8 06-0 Telefax: +49.23 55.8 06-1 89 E-mail: kundencenter@jung.de Internet: www.jung.de 32590603 01.04.2014 J:0032590603...
