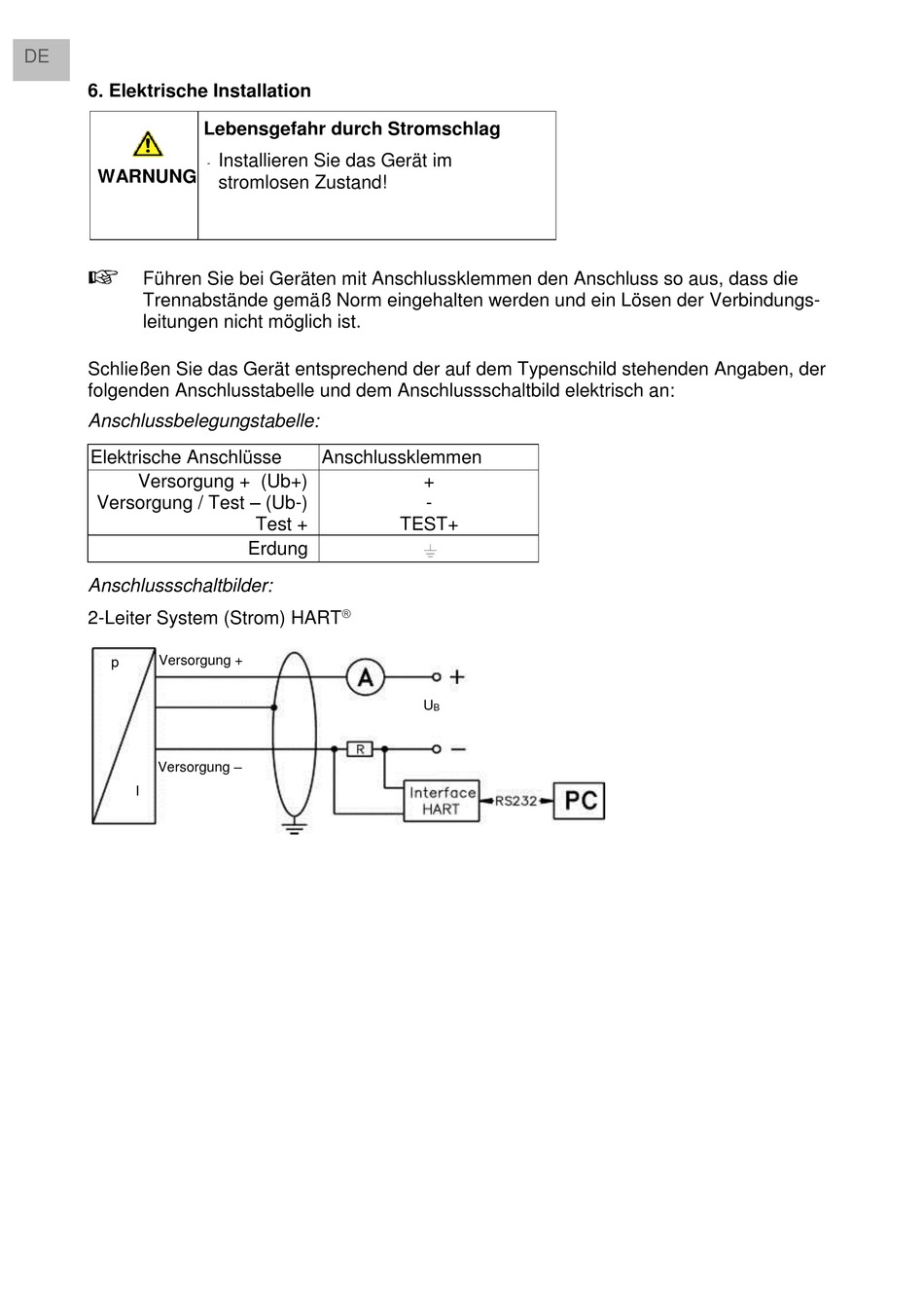

6. Elektrische Installation

WARNUNG
Führen Sie bei Geräten mit Anschlussklemmen den Anschluss so aus, dass die
Trennabstände gemäß Norm eingehalten werden und ein Lösen der Verbindungs-
leitungen nicht möglich ist.
Schließen Sie das Gerät entsprechend der auf dem Typenschild stehenden Angaben, der
folgenden Anschlusstabelle und dem Anschlussschaltbild elektrisch an:
Anschlussbelegungstabelle:
Elektrische Anschlüsse
Versorgung + (Ub+)
Versorgung / Test – (Ub-)
Anschlussschaltbilder:
2-Leiter System (Strom) HART
Versorgung +
p
Versorgung –
I
Lebensgefahr durch Stromschlag
Installieren Sie das Gerät im
-
stromlosen Zustand!
Anschlussklemmen
Test +
Erdung
+
-
TEST+
U
B
