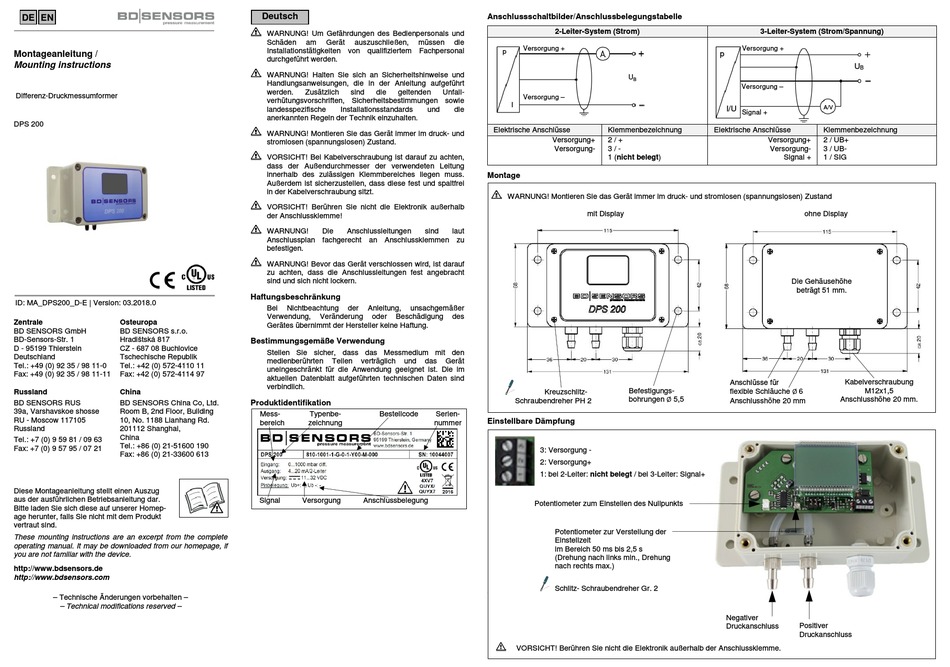

BD Sensors DPS 200 Montageanleitung

DE EN
Montageanleitung /
Mounting instructions
Differenz-Druckmessumformer
DPS 200
ID: MA_DPS200_D-E | Version: 03.2018.0
Zentrale Osteuropa
BD SENSORS GmbH BD SENSORS s.r.o.
BD-Sensors-Str. 1 Hradištská 817
D - 95199 Thierstein CZ - 687 08 Buchlovice
Deutschland Tschechische Republik
Tel.: +49 (0) 92 35 / 98 11-0 Tel.: +42 (0) 572-4110 11
Fax: +49 (0) 92 35 / 98 11-11 Fax: +42 (0) 572-4114 97
Russland China
BD SENSORS RUS BD SENSORS China Co, Ltd.
39a, Varshavskoe shosse Room B, 2nd Floor, Building
RU - Moscow 117105 10, No. 1188 Lianhang Rd.
Russland 201112 Shanghai,
China
Tel.: +7 (0) 9 59 81 / 09 63
Tel.: +86 (0) 21-51600 190
Fax: +7 (0) 9 57 95 / 07 21
Fax: +86 (0) 21-33600 613
Diese Montageanleitung stellt einen Auszug
aus der ausführlichen Betriebsanleitung dar.
Bitte laden Sie sich diese auf unserer Homep-
age herunter, falls Sie nicht mit dem Produkt
vertraut sind.
These mounting instructions are an excerpt from the complete
operating manual. It may be downloaded from our homepage, if
you are not familiar with the device.
http://www.bdsensors.de
http://www.bdsensors.com
– Technische Änderungen vorbehalten –
– Technical modifications reserved –
Deutsch
WARNUNG! Um Gefährdungen des Bedienpersonals und
Schäden am Gerät auszuschließen, müssen
Installationstätigkeiten von qualifiziertem Fachpersonal
durchgeführt werden.
WARNUNG! Halten Sie sich an Sicherheitshinweise und
Handlungsanweisungen, die in der Anleitung aufgeführt
werden. Zusätzlich sind die geltenden
verhütungsvorschriften, Sicherheitsbestimmungen sowie
landesspezifische Installationsstandards und
anerkannten Regeln der Technik einzuhalten.
WARNUNG! Montieren Sie das Gerät immer im druck- und
stromlosen (spannungslosen) Zustand.
VORSICHT! Bei Kabelverschraubung ist darauf zu achten,
dass der Außendurchmesser der verwendeten Leitung
innerhalb des zulässigen Klemmbereiches liegen muss.
Außerdem ist sicherzustellen, dass diese fest und spaltfrei
in der Kabelverschraubung sitzt.
VORSICHT! Berühren Sie nicht die Elektronik außerhalb
der Anschlussklemme!
WARNUNG! Die Anschlussleitungen sind
Anschlussplan fachgerecht an Anschlussklemmen zu
befestigen.
WARNUNG! Bevor das Gerät verschlossen wird, ist darauf
zu achten, dass die Anschlussleitungen fest angebracht
sind und sich nicht lockern.
Haftungsbeschränkung
Bei Nichtbeachtung der Anleitung, unsachgemäßer
Verwendung, Veränderung oder Beschädigung
Gerätes übernimmt der Hersteller keine Haftung.
Bestimmungsgemäße Verwendung
Stellen Sie sicher, dass das Messmedium mit den
medienberührten Teilen verträglich und das
uneingeschränkt für die Anwendung geeignet ist. Die im
aktuellen Datenblatt aufgeführten technischen Daten sind
verbindlich.
Produktidentifikation
Mess- Typenbe- Bestellcode
bereich zeichnung
Signal Versorgung Anschlussbelegung
Anschlussschaltbilder/Anschlussbelegungstabelle
2-Leiter-System (Strom)
die
Versorgung +
p
Unfall-
Versorgung –
I
die
Elektrische Anschlüsse Klemmenbezeichnung
Versorgung+ 2 / +
Versorgung- 3 / -
1 (nicht belegt)
Montage
WARNUNG! Montieren Sie das Gerät immer im druck- und stromlosen (spannungslosen) Zustand
mit Display
laut
des
Gerät
Kreuzschlitz-
Schraubendreher PH 2
Serien-
Einstellbare Dämpfung
nummer
3: Versorgung -
2: Versorgung+
1: bei 2-Leiter: nicht belegt / bei 3-Leiter: Signal+
Potentiometer zum Einstellen des Nullpunkts
Potentiometer zur Verstellung der
Einstellzeit
im Bereich 50 ms bis 2,5 s
(Drehung nach links min., Drehung
nach rechts max.)
Schlitz- Schraubendreher Gr. 2
VORSICHT! Berühren Sie nicht die Elektronik außerhalb der Anschlussklemme.
3-Leiter-System (Strom/Spannung)
Versorgung +
p
U
B
Versorgung –
I/U
Signal +
Elektrische Anschlüsse
Versorgung+
Versorgung-
Signal +
ohne Display
Die Gehäusehöhe
beträgt 51 mm.
Anschlüsse für
Befestigungs-
flexible Schläuche Ø 6
bohrungen Ø 5,5
Anschlusshöhe 20 mm
Negativer
Positiver
Druckanschluss
Druckanschluss
U
B
A/V
Klemmenbezeichnung
2 / UB+
3 / UB-
1 / SIG
Kabelverschraubung
M12x1,5
Anschlusshöhe 20 mm.
