Anschließen an ein Netzwerk
5

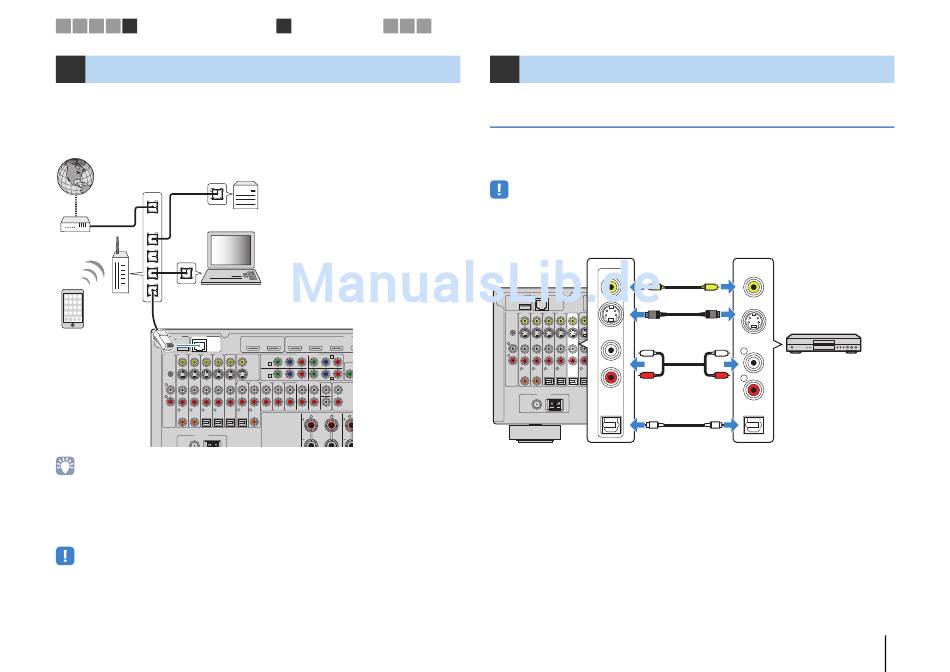

Anschließen an ein Netzwerk
Schließen Sie das Gerät mit einem handelsüblichen STP- (Shielded Twisted Pair) Kabel
(nicht gekreuztes CAT-5-Kabel oder höhere Kategorie) an Ihrem Router an.
Sie können mit dem Gerät Internetradio oder Musikdateien hören, die auf Medien-Servern
wie Computern und Network Attached Storage (NAS) gespeichert sind.
Internet
Network Attached Storage
(NAS)
WAN
Computer
LAN
Modem
Router
Netzwerkkabel
Mobiles Gerät
DC OUT
NETWORK
( 3 NET )
5V
0.5A
(wie iPhone)
PHONO
AV 1
AV 2
AV 3
AV 4
(1 BD/DVD)
AV OUT
GND
L
R
1
COAXIAL
2
COAXIAL
3
OPTICAL
4
OPTICAL
Gerät (Rückseite)
ANTENNA
HD Radio
(4 RADIO)
FM
AM
75Ω
• Wenn Sie einen Router verwenden, der DHCP unterstützt, müssen Sie keine Netzwerkeinstellungen
für das Gerät konfigurieren, da ihm die Netzwerkparameter (wie IP-Adresse) automatisch zugewiesen
werden. Sie müssen Netzwerkeinstellungen nur dann selbst konfigurieren, wenn Ihr Router DHCP nicht
unterstützt, oder wenn Sie die Netzwerkeinstellungen manuell vornehmen möchten (S. 110).
• Unter „Netzwerk" (S. 118) im Menü „Information" können Sie prüfen, ob dem Gerät die richtigen
Netzwerkparameter (wie IP-Adresse) zugewiesen wurden.
• Durch evtl. auf Ihrem Computer installierte Sicherheits-Software oder die Firewall-Einstellungen Ihrer
Netzwerkgeräte (Router) kann der Zugriff des Geräts auf das Netzwerk blockiert werden. In diesen Fällen
müssen Sie die Sicherheits-Software oder die Firewall-Einstellungen entsprechend umkonfigurieren.
• Jeder Server muss mit demselben Subnetz verbunden sein wie das Gerät.
• Um Internet-Dienste zu nutzen, ist eine Breitbandverbindung sehr zu empfehlen.
6
7 8 9
Andere Anschlüsse
HDMI
HDMI OUT
1
2
AV 1
AV 2
AV 3
AV 4
(1 BD/DVD)
ARC
(ZONE OUT)
COMPONENT VIDEO
MONITOR OUT/
Y
P
B
P
R
Y
AV 3
P
B
C
P
R
ZONE OUT
AV 1
A
MO
Y
AV 2
B
AV 4
D
AUDIO 1
AUDIO 2
AUDIO 3
AUDIO 4
MULTI CH INPUT
(2 TV)
CENTER
ZONE OUT
FRONT
SURROUND
SUR. BACK
SUBWOOFER
ZONE 2
5
OPTICAL
6
COAXIAL
SURROUND
R
L
R
6
Anschließen anderer Geräte
Anschließen von Aufnahmegeräten
An den Buchsen AV OUT können Sie Video- und Audio-Aufnahmegeräte anschließen.
Diese Buchsen geben die an der gewählten Eingangsquelle empfangenen
Audio-/Videosignale aus.
• Die Buchsen AV OUT können keine Video-/Audiosignale ausgeben, die an einer der Buchsen HDMI oder
COMPONENT VIDEO zugeführt wurden.
• Verwenden Sie die Buchsen AV OUT bitte nur für den Anschluss von Aufnahmegeräten.
Buchsen AV OUT
AV OUT
Gerät (Rückseite)
V
DC OUT
NETWORK
5V
0.5A
( 3 NET )
HDMI OUT
1
2
ARC
PHONO
AV 1
AV 2
AV 3
AV 4
S
AV OUT
MONITOR OUT/
(1 BD/DVD)
Y
ZONE OUT
AV 1
A
GND
AV 2
B
AUDIO 1
AUDIO 2
AUDIO 3
AUDIO 4
L
(2 TV)
L
R
1
COAXIAL
2
COAXIAL
3
OPTICAL
4
OPTICAL
5
6
OPTICAL
COAXIAL
R
ANTENNA
HD Radio
(4 RADIO)
FM
AM
75Ω
O
VORBEREITUNGEN ➤ Anschließen an ein Netzwerk
Video-/Audioeingang
VIDEO
V
S VIDEO
S
AUDIO
L
L
Video-/Audio-Aufn
ahmegerät
R
R
OPTICAL
O
37
