1 2 3 4
Anschließen einer FM-/AM-Antenne
4

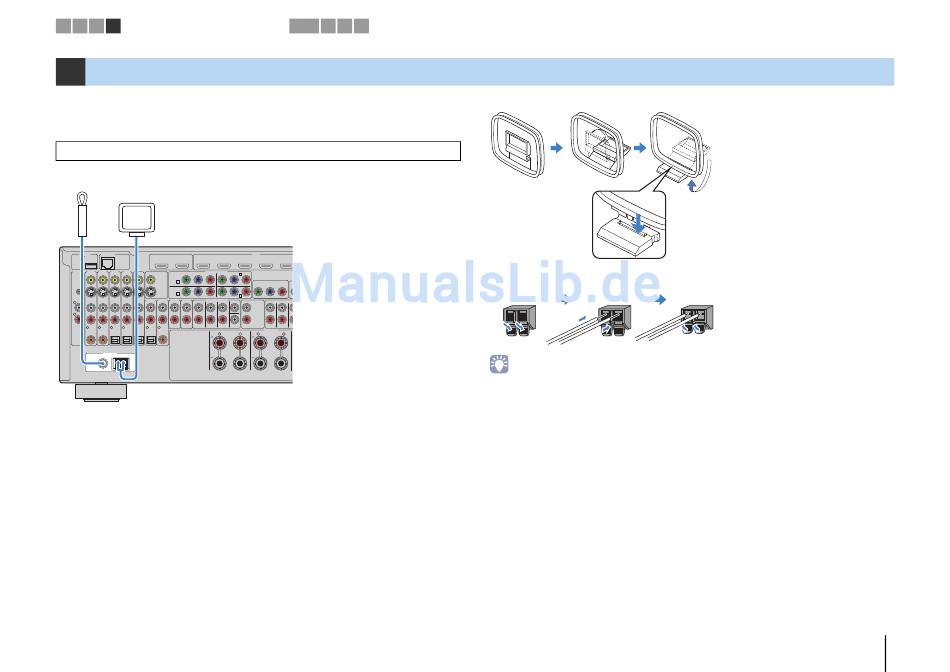

Anschließen der FM-/AM-Antennen
Schließen Sie die mitgelieferten FM-/AM-Antennen (UKW/MW) am Gerät an.
Befestigen Sie das Ende der FM-Antenne an einer Wand, und platzieren Sie die
AM-Antenne auf einer geraden Stellfläche.
• Der Ort der Antennenbuchsen variiert je nach Erwerbsland.
FM-Antenne
AM-Antenne
DC OUT
NETWORK
5V
0.5A
( 3 NET )
HDMI OUT
AV 1
AV 2
1
2
ARC
(ZONE OUT)
(1 BD/DVD)
COMPONENT VIDEO
PHONO
AV 1
AV 2
AV 3
AV 4
AV OUT
MONITOR OUT/
(1 BD/DVD)
Y
P
B
P
R
Y
AV 3
P
B
ZONE OUT
AV 1
A
GND
AV 2
B
AV 4
AUDIO 1
AUDIO 2
AUDIO 3
AUDIO 4
MULTI CH INPUT
L
(2 TV)
CENTER
R
FRONT
SURROUND
SUR. BACK
SUBWOOFER
1
COAXIAL
2
COAXIAL
3
OPTICAL
4
OPTICAL
5
OPTICAL
6
COAXIAL
SURROUND
R
ANTENNA
HD Radio
(4 RADIO)
FM
AM
75Ω
Gerät (Rückseite)
5 6 7 8 9
HDMI
AV 3
AV 4
AV 5
C
P
R
MONITOR OUT/ZONE OUT
Y
P
P
B
R
D
ZONE OUT
PRE OUT
(SI
ZONE 2
FRONT
SURROUND
SUR
SPEAKERS
SURROUND BACK
L
R
L
SINGLE
Zusammenbau der AM-Antenne
Anschließen der AM-Antenne
Gedrückt halten
Einführen
• Wickeln Sie das Antennenkabel von der AM-Antenne nur so weit ab wie notwendig.
• Die Leitungsadern der AM-Antenne haben keine Polarität.
VORBEREITUNGEN ➤ Anschließen der FM-/AM-Antennen
Loslassen
36
De
