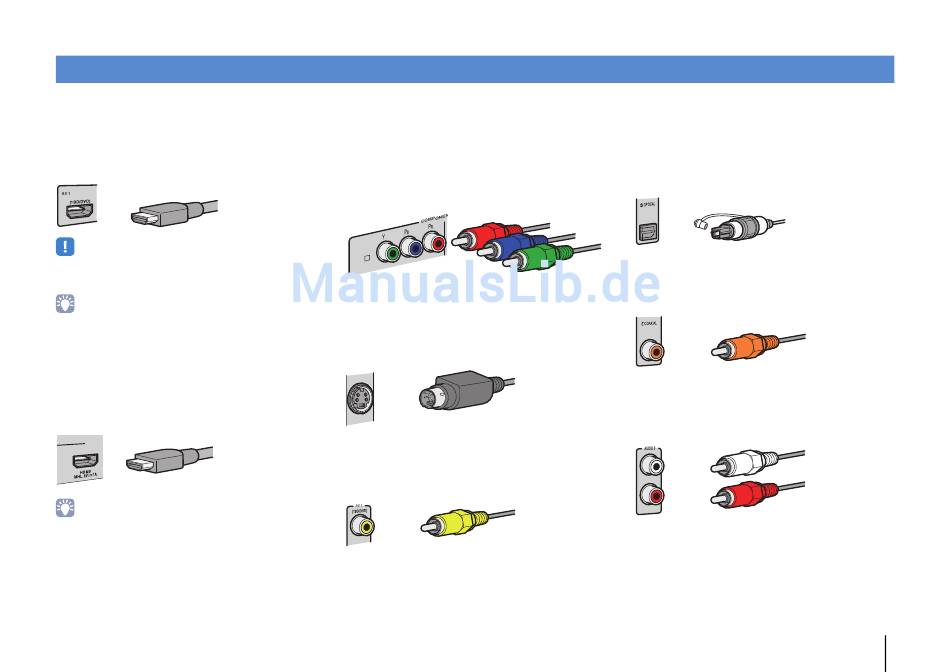

Ein-/Ausgangsbuchsen und Kabel
■
Buchsen Video/Audio
❑ Buchsen HDMI
Übertragen Sie digitale Video- und Tonsignale über eine
gemeinsame Buchse. Verwenden Sie ein HDMI-Kabel.
HDMI-Kabel
• Verwenden Sie ein 19-poliges HDMI-Kabel mit HDMI-Logo. Wir
empfehlen die Verwendung von Kabeln mit weniger als 5,0 m
Länge, um Beeinträchtigungen der Signalqualität vorzubeugen.
• Die Buchsen HDMI des Geräts unterstützen
HDMI-Steuerfunktionen, Audio Return Channel (ARC) sowie
die Übertragung von 3D- und 4K-Inhalten.
• Verwenden Sie HDMI-Kabel mit hoher Übertragungsrate,
um 3D- oder 4K-Videos zu betrachten.
❑ Buchse HDMI/MHL
Überträgt digitale Video- und Tonsignale. Verwenden
Sie ein MHL-Kabel.
MHL-Kabel
• Die Buchse VIDEO AUX an der Frontblende des Geräts
unterstützt sowohl HDMI- als auch MHL-Verbindungen.
Verwenden Sie ein Kabel, das mit den Buchsen an Ihrem
MHL-kompatiblen mobilen Gerät übereinstimmt. Wenn Sie ein
HDMI-kompatibles Wiedergabegerät an der Buchse VIDEO
AUX anschließen, verwenden Sie ein HDMI-Kabel. Näheres zu
einer MHL-Verbindung siehe „MHL-Verbindung" (S. 35).
■
Buchsen Video
❑ Buchsen COMPONENT VIDEO
Übertragen Videosignale, aufgeteilt in drei Anteile:
Luminanz (Y), Chrominanz Blau (P
) und Chrominanz
B
Rot (P
). Verwenden Sie ein Komponentenvideo-Kabel
R
mit drei Cinch-Steckern.
Komponentenvideo-Kabel
A V 1
A
❑ Buchse S VIDEO
Überträgt S-Video-Signale mit Luminanz- (Y-) und
Chrominanz- (C-)Komponenten. Verwenden Sie ein
S-Video-Kabel.
S-Video-Kabel
❑ Buchsen VIDEO
Übertragen analoge Videosignale. Verwenden Sie ein
Video-Cinchkabel.
Video-Cinchkabel
■
Buchsen Audio
❑ Buchsen OPTICAL
Übertragen digitale Audiosignale. Verwenden Sie ein
optisches Digitalkabel. Entfernen Sie vor Gebrauch die
Kappe (falls vorhanden).
Optisches Digitalkabel
❑ Buchsen COAXIAL
Übertragen digitale Audiosignale. Verwenden Sie ein
digitales Koaxialkabel.
Digitales Koaxialkabel
❑ Buchsen AUDIO
Übertragen analoge Audiosignale. Verwenden Sie ein
Stereo-Cinchkabel (RCA-Kabel).
Stereo-Cinch-Kabel
