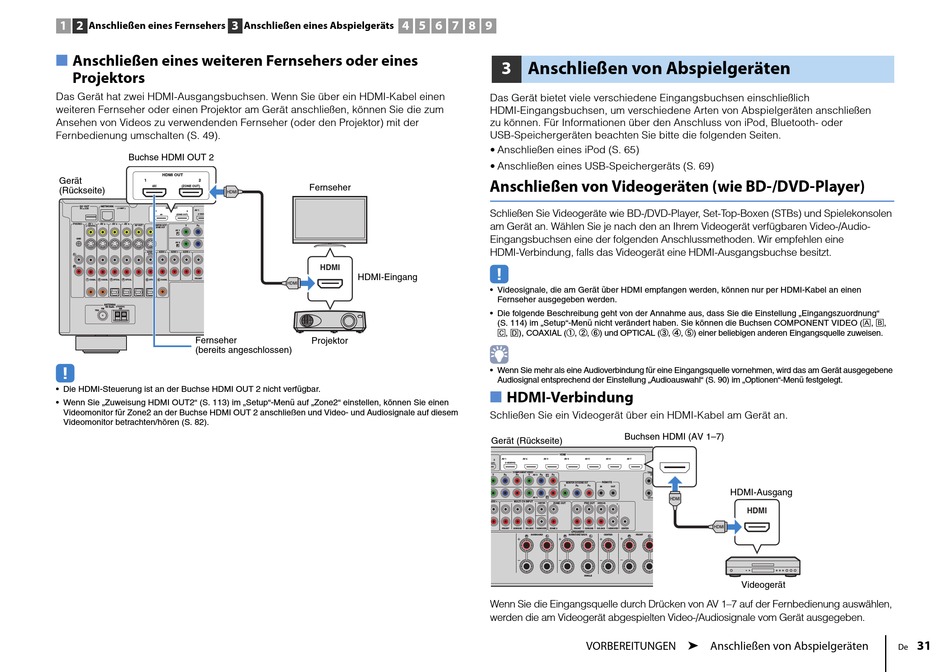

Anschließen eines Fernsehers
■
Anschließen eines weiteren Fernsehers oder eines
Projektors
Das Gerät hat zwei HDMI-Ausgangsbuchsen. Wenn Sie über ein HDMI-Kabel einen
weiteren Fernseher oder einen Projektor am Gerät anschließen, können Sie die zum
Ansehen von Videos zu verwendenden Fernseher (oder den Projektor) mit der
Fernbedienung umschalten (S. 49).
Buchse HDMI OUT 2
HDMI OUT
Gerät
1
2
ARC
(ZONE OUT)
(Rückseite)
HDMI
DC OUT
NETWORK
( 3 NET )
HDMI OUT
5V
0.5A
AV 1
1
2
(1 BD/D
ARC
(ZONE OUT)
PHONO
AV 1
AV 2
AV 3
AV 4
AV OUT
MONITOR OUT/
(1 BD/DVD)
Y
P
B
ZONE OUT
AV 1
A
GND
AV 2
B
AUDIO 1
AUDIO 2
AUDIO 3
AUDIO 4
L
(2 TV)
R
FRONT
1
2
3
4
5
6
COAXIAL
COAXIAL
OPTICAL
OPTICAL
OPTICAL
COAXIAL
ANTENNA
HD Radio
(4 RADIO)
FM
AM
75Ω
Fernseher
(bereits angeschlossen)
• Die HDMI-Steuerung ist an der Buchse HDMI OUT 2 nicht verfügbar.
• Wenn Sie „Zuweisung HDMI OUT2" (S. 113) im „Setup"-Menü auf „Zone2" einstellen, können Sie einen
Videomonitor für Zone2 an der Buchse HDMI OUT 2 anschließen und Video- und Audiosignale auf diesem
Videomonitor betrachten/hören (S. 82).
4 5 6 7 8 9
Anschließen eines Abspielgeräts
Fernseher
HDMI
HDMI-Eingang
HDMI
Projektor
3
Anschließen von Abspielgeräten
Das Gerät bietet viele verschiedene Eingangsbuchsen einschließlich
HDMI-Eingangsbuchsen, um verschiedene Arten von Abspielgeräten anschließen
zu können. Für Informationen über den Anschluss von iPod, Bluetooth- oder
USB-Speichergeräten beachten Sie bitte die folgenden Seiten.
• Anschließen eines iPod (S. 65)
• Anschließen eines USB-Speichergeräts (S. 69)
Anschließen von Videogeräten (wie BD-/DVD-Player)
Schließen Sie Videogeräte wie BD-/DVD-Player, Set-Top-Boxen (STBs) und Spielekonsolen
am Gerät an. Wählen Sie je nach den an Ihrem Videogerät verfügbaren Video-/Audio-
Eingangsbuchsen eine der folgenden Anschlussmethoden. Wir empfehlen eine
HDMI-Verbindung, falls das Videogerät eine HDMI-Ausgangsbuchse besitzt.
• Videosignale, die am Gerät über HDMI empfangen werden, können nur per HDMI-Kabel an einen
Fernseher ausgegeben werden.
• Die folgende Beschreibung geht von der Annahme aus, dass Sie die Einstellung „Eingangszuordnung"
(S. 114) im „Setup"-Menü nicht verändert haben. Sie können die Buchsen COMPONENT VIDEO (A , B ,
C , D ), COAXIAL (a, b, f) und OPTICAL (c, d, e) einer beliebigen anderen Eingangsquelle zuweisen.
• Wenn Sie mehr als eine Audioverbindung für eine Eingangsquelle vornehmen, wird das am Gerät ausgegebene
Audiosignal entsprechend der Einstellung „Audioauswahl" (S. 90) im „Optionen"-Menü festgelegt.
■
HDMI-Verbindung
Schließen Sie ein Videogerät über ein HDMI-Kabel am Gerät an.
Buchsen HDMI (AV 1–7)
Gerät (Rückseite)
HDMI
AV 1
AV 2
AV 3
AV 4
AV 5
AV 6
AV 7
2
OUT)
(1 BD/DVD)
COMPONENT VIDEO
TRIG
Y
P
B
P
R
Y
AV 3
P
B
C
P
R
OU
REMOTE
MONITOR OUT/ZONE OUT
Y
P
B
P
R
IN
OUT
D
AV 4
12V
AUDIO 4
MULTI CH INPUT
CENTER
ZONE OUT
PRE OUT
(SINGLE)
1
2
FRONT
SURROUND
SUR. BACK
SUBWOOFER
ZONE 2
FRONT
SURROUND
SUR. BACK
SUBWOOFER
CENTER
SPEAKERS
SURROUND
SURROUND BACK
CENTER
FRONT
R
L
R
L
R
L
SINGLE
Wenn Sie die Eingangsquelle durch Drücken von AV 1–7 auf der Fernbedienung auswählen,
werden die am Videogerät abgespielten Video-/Audiosignale vom Gerät ausgegeben.
VORBEREITUNGEN ➤ Anschließen von Abspielgeräten
HDMI-Ausgang
HDMI
HDMI
HDMI
Videogerät
