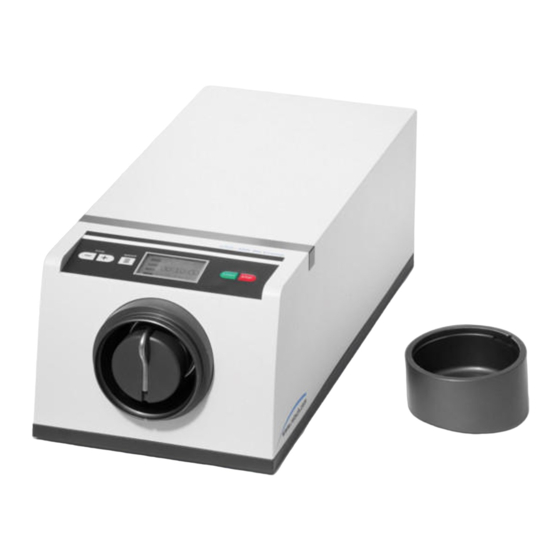

- Seite 1 Bedienungsanleitung Kugelmühle XRD-Mill McCrone Original © Retsch GmbH, 42781 Haan, Retsch-Allee 1-5, Germany 31.01.2023 0001...
- Seite 2 Copyright © Copyright by Retsch GmbH Haan, Retsch-Allee 1-5 D-42781 Haan Federal Republic of Germany...
-
Seite 4: Inhaltsverzeichnis
Mahlbecher Nennvolumen ......................13 Aufgabekorngröße ........................... 13 Nennleistung............................ 13 Motordrehzahl ..........................13 Emissionen ............................13 3.6.1 Geräuschkennwerte XRD-Mill McCrone ..................14 Schutzart ............................14 Abmessungen und Gewicht ......................14 Erforderliche Standfläche ........................ 14 Verpackung, Transport und Aufstellung..................15 Verpackung ............................15 Transport ............................ - Seite 5 Ansichten des Gerätes ........................21 Übersichtstabelle der Geräteteile ....................22 Ansichten der Bedienelemente und der Anzeige ................23 Übersichtstabelle der Bedienelemente und der Anzeige ..............23 Mahlbehälter einsetzen ........................24 5.5.1 Vorbereitung des Mahlvorganges ....................24 5.5.2 Nassvermahlung .......................... 27 5.5.3 Trockenvermahlung ........................
-
Seite 6: Hinweise Zur Bedienungsanleitung
Pos : 1.1.4 /0010 ELTR A/0005 R ETSCH /0005 R ET SCH Bedienungs anl eitung en Kapitels ammlungen/Cry oMill/0001 Hi nweis e zur Bedi enungsanleitung/Modul Ur h eberrec ht @ 0\m od_1222347342038_6.docx @ 2546 @ @ 1 Urheberrecht Weitergabe oder Vervielfältigung dieser Dokumentation, Verwertung und Weitergabe ihres Inhalts sind nur mit ausdrücklicher Genehmigung der Retsch GmbH gestattet. Zuwiderhandlungen verpflichten zum Schadenersatz. -
Seite 7: Erklärungen Zu Den Sicherheitswarnungen
Hinweise zur Bedienungsanleitung Pos : 1.2.2 /0025 Ü bersc hriften/1.1 Übersc hriften/1.1 Übersc hriften BD A/11 Erklär ungen z u den Sicherheitsw arnungen @ 0 \mod_1222344569771_6.docx @ 2483 @ 2 @ 1 1.1 Erklärungen zu den Sicherheitswarnungen Pos : 1.2.3 /0005 R ETSCH /0099 R ET SCH Standar d Kapitel/M odule_Standar dk apitelGener al Modul War nhi nw eise Erklär ung neu @ 0\m od_1234858329746_6.docx @ 6188 @ @ 1 In dieser Bedienungsanleitung warnen wir Sie mit den folgenden Sicherheitshinweisen: Falls Sie diese Sicherheitswarnungen nicht beachten, können schwere... -
Seite 8: Generelle Sicherheitshinweise
Pos : 1.2.7 /0005 R ETSCH /0099 R ET SCH Standar d Kapitel/M odule_Standar dk apitelGener al Modul Zielgruppe und Sic herheit @ 0\mod_1228722955300_6.docx @ 4099 @ @ 1 Zielgruppe: Alle mit diesem Gerät in irgendeiner Form befassten Personen Dieses Gerät ist ein modernes, leistungsfähiges Produkt der Retsch GmbH und befindet sich auf dem neuesten Stand der Technik. Bei bestimmungsgemäßem Umgang mit diesem Gerät und bei Kenntnis der hier vorliegenden technischen... - Seite 9 Hinweise zur Bedienungsanleitung HINWEIS VH0001 Veränderungen an der Maschine – Die von Retsch erklärte Konformität zu den europäischen Richtlinien verliert ihre Gültigkeit. – Sie verlieren jegliche Garantieansprüche. • Nehmen Sie keine Veränderung an der Maschine vor und verwenden Sie ausschließlich von Retsch zugelassene Ersatzteile und Zubehör.
-
Seite 10: Reparaturen
Pos : 1.2.12 /0005 RET SCH/0099 R ETSCH Standard Kapitel /Modul e_StandardkapitelGeneral M odul R epar aturen @ 0\mod_1228722954535_6.docx @ 4078 @ @ 1 Diese Bedienungsanleitung beinhaltet keine Reparaturanleitung. Zu Ihrer eigenen Sicherheit dürfen Reparaturen nur von der Retsch GmbH oder einer autorisierten Vertretung sowie von Retsch-Service-Technikern durchgeführt werden. -
Seite 11: Bestätigungsformular Für Den Betreiber
Bestätigungsformular für den Betreiber Pos : 1.3.2 /0010 BDA Softw are/Übersc hriften/1. Übersc hriften/1 Bestätigung (Form ular für den Betr eiber) @ 0\m od_1208870841095_6.doc x @ 428 @ 1 @ 1 2 Bestätigungsformular für den Betreiber Pos : 1.3.3 /0005 R ETSCH /0099 R ET SCH Standar d Kapitel/M odule_Standar dk apitelBes tätig ung General @ 0\mod_1228722962707_6.docx @ 4113 @ @ 1 Diese Bedienungsanleitung enthält grundlegende und unbedingt zu beachtende Hinweise für den Betrieb und die Wartung des Gerätes. -
Seite 12: Technische Daten
Pos : 2.7 /0005 R ETSCH /0005 RET SCH Bedienungs anl eitung en Kapi tels ammlungen/0005 milling/XRD-Mill McCr one/M odulor dner/0010 T ec hnisc he D aten XRD-Mill McCrone/1005 Modul Zielgruppe M asc hinenty p XRD-Mill McCrone @ 9\m od_1427186066582_6.docx... -
Seite 13: Mahlbecher Nennvolumen
3.2 Mahlbecher Nennvolumen Pos : 2.11 /0005 RET SCH/0005 R ETSCH Bedienungsanlei tungen Kapitelsamml ung en/0005 milling/XRD-Mill McCrone/Modulordner/0010 Technisc he Daten XRD-Mill McCrone/1015 M odul M ahlbec her N ennv olum en XRD-Mill McCrone @ 9\m od_1427186068704_6.docx @ 76403 @ @ 1... -
Seite 14: Geräuschkennwerte Xrd-Mill Mccrone
Pos : 2.23 /0025 Übersc hriften/1.1 Ü bersc hriften/1.1 Ü berschriften BDA/11 Sc hutzart @ 0\m od_1226491839164_6.docx @ 3326 @ 2 @ 1 3.7 Schutzart Pos : 2.24 /0005 RET SCH/0005 R ETSCH Bedienungsanlei tungen Kapitelsamml ung en/0005 milling/XRD-Mill McCrone/Modulordner/0010 Technisc he Daten XRD-Mill McCrone/1040 M odul Sc hutzar t XRD-Mill McCr one @ 9\m od_1427186074523_6.docx @ 76468 @ @ 1 IP30 Pos : 2.25 /0025 Übersc hriften/1.1 Ü... -
Seite 15: Verpackung, Transport Und Aufstellung
Pos : 3.1.8 /0030 W arnhinw eise/H0014 HINWEIS Rekl amationen @ 0\m od_1228918881767_6.docx @ 4759 @ @ 1 HINWEIS H0014 Reklamationen – Bei Transportschäden müssen Sie den Transporteur und die Retsch GmbH unverzüglich benachrichtigen. Spätere Reklamationen können unter Umständen nicht mehr berücksichtigt werden. • Benachrichtigen Sie Ihren Transporteur und die Retsch GmbH innerhalb von 24h. -
Seite 16: Aufstellen Des Gerätes
Verpackung, Transport und Aufstellung Pos : 3.1.13 /0030 War nhi nweis e/H 0021 H INWEIS Umgebungstem per atur 5°C bis 40°C @ 0 \mod_1228918883441_6.docx @ 4815 @ @ 1 HINWEIS H0021 Umgebungstemperatur – Elektronische und mechanische Bauteile können beschädigt werden und die Leistungsdaten verändern sich in nicht bekanntem Umfang. -
Seite 17: Elektrischer Anschluss
Verpackung, Transport und Aufstellung Pos : 3.1.17 /0025 Übersc hriften/1.1 Ü berschriften/1.1 Ü bers chriften BDA/11 Elek trischer Ansc hl uss @ 0\m od_1226565067445_6.docx @ 3498 @ 2 @ 1 4.7 Elektrischer Anschluss Pos : 3.1.18 /0005 RET SCH/0099 R ETSCH Standard Kapitel /Modul e_StandardkapitelEl ektrisc her Anschl uss General @ 0\m od_1228918538521_6.doc x @ 4730 @ @ 1 WARNUNG Es ist eine externe Absicherung beim Anschluss des Netzkabels ans Netz entsprechend den Vorschriften des Aufstellungsortes vorzunehmen. -
Seite 18: Verschrauben Mit Befestigungslaschen
Pos : 3.7 /0005 R ETSCH /0005 RET SCH Bedienungs anl eitung en Kapi tels ammlungen/0005 milling/XRD-Mill McCr one/M odulor dner/0015 Tr ans port Liefer umfang und Aufstellen XRD-Mill McCrone/1510 Aufstellen des Ger ätes @ 9\mod_1427187563362_6.docx... -
Seite 19: Befestigung Mit Powerstrips
Verpackung, Transport und Aufstellung • Schrauben Sie das Gerät fest. Orientieren Sie sich an den folgenden Parametern bei der Auswahl des Aufstellungsortes und der Montagematerialien: max. Tischdicke: 50mm Bohrdurchmesser: Ø8mm Scheibe: Scheibe DIN 9021-6,4-140HV Schraubenwahl: Zylinderschraube DIN912 M6x60-A2 • Prüfen Sie regelmäßig die Festigkeit der Verschraubung. 4.8.3 Befestigung mit Powerstrips –... -
Seite 20: Bohrschablone
Verpackung, Transport und Aufstellung 4.8.4 Bohrschablone Abb. 3: Bohrschablone Pos : 4.1 /0010 ELTR A/0005 R ETSCH /0005 RET SCH Bedienungs anl eitung en Kapi tels ammlungen/------- Seitenum bruc h ----------- @ 0\mod_1222344373758_0.docx @ 2385 @ @ 1... -
Seite 21: Bedienung Des Gerätes
5.1 Ansichten des Gerätes Pos : 4.4 /0005 R ETSCH /0005 RET SCH Bedienungs anl eitung en Kapi tels ammlungen/0005 milling/XRD-Mill McCr one/M odulor dner/0020 Bedienung XRD-Mill McCrone/2000 M odul Ansichten des Ger ätes @ 9\mod_1427186271594_6.docx @ 76598 @ @ 1 Abb. -
Seite 22: Übersichtstabelle Der Geräteteile
5.2 Übersichtstabelle der Geräteteile Pos : 4.6 /0005 R ETSCH /0005 RET SCH Bedienungs anl eitung en Kapi tels ammlungen/0005 milling/XRD-Mill McCr one/M odulor dner/0020 Bedienung XRD-Mill McCrone/2015 M odul Ü bersichtstabelle der Ger äteteil e @ 9\mod_1427186278380_6.docx @ 76637 @ @ 1... -
Seite 23: Ansichten Der Bedienelemente Und Der Anzeige
Pos : 4.11 /0005 RET SCH/0005 R ETSCH Bedienungsanlei tungen Kapitelsamml ung en/0005 milling/XRD-Mill McCrone/Modulordner/0020 Bedienung XRD-Mill McCr one/2010 M odul Ü bersic hts tabelle der Bedi enel emente und der Anz eige @ 9\m od_1427186277273_6.docx... -
Seite 24: Mahlbehälter Einsetzen
Betreiben Sie das Gerät nur mit eingespannter Mahlgarnitur. Pos : 4.16 /0005 RET SCH/0005 R ETSCH Bedienungsanlei tungen Kapitelsamml ung en/0005 milling/XRD-Mill McCrone/Modulordner/0020 Bedienung XRD-Mill McCr one/2020 M odul M ahl behälter ei nsetz en @ 9\m od_1427186279550_6.doc x @ 76650 @ 3 @ 1 5.5.1... - Seite 25 Bedienung des Gerätes • Schieben Sie die Einführhilfe (EH) bis zum Mahlbecherboden in den Mahlbecher hinein. HINWEIS • Platzieren Sie bei jeder Vermahlung je 6 Mahlkörper (MK) in allen 8 Kammern. • Entfernen Sie anschließend die Einführhilfe. • Das Probenvolumen während eines einzelnen Vermahlungsdurchgangs darf 5 Milliliter nicht überschreiten.
- Seite 26 Bedienung des Gerätes Abb. 10: Klemmbügel des Mahlbechers • Ziehen Sie den Klemmbügel (KB) des Mahlbechers nach vorne und drehen Sie ihn nach oben. Abb. 11: Mahlbecher einsetzen • Setzen Sie den Mahlbecher (ME) so in die Mahlbecherhalterung ein, dass der Kragen des Mahlbecherkörpers passgenau an der vorderen Kante der Mahlbecherhalterung anliegt.
-
Seite 27: Nassvermahlung
180 Grad nach unten bis dieser einrastet. Pos : 4.17 /0005 RET SCH/0005 R ETSCH Bedienungsanlei tungen Kapitelsamml ung en/0005 milling/XRD-Mill McCrone/Modulordner/0020 Bedienung XRD-Mill McCr one/2025 M odul N assv ermahlung XR D-Mill McCrone @ 9\m od_1427186358921_6.docx @ 76662 @ 3 @ 1 5.5.2... -
Seite 28: Trockenvermahlung
Mahlbechers in ein Becherglas oder eine Schüssel. Pos : 4.18 /0005 RET SCH/0005 R ETSCH Bedienungsanlei tungen Kapitelsamml ung en/0005 milling/XRD-Mill McCrone/Modulordner/0020 Bedienung XRD-Mill McCr one/2030 M odul Tr ock env ermahlung XRD-Mill McCrone @ 9\m od_1427186437237_6.docx @ 76674 @ 3 @ 1 5.5.3... -
Seite 29: Display Und Bedienung
Pos : 5.4 /0005 R ETSCH /0005 RET SCH Bedienungs anl eitung en Kapi tels ammlungen/0005 milling/XRD-Mill McCr one/M odulor dner/0025 Dis play ei nheit Bedi enung des Ger ätes XRD-Mill McCrone/2510 M odul Dis playei nheit - Bedi enung des Gerätes... -
Seite 30: Vorzerkleinerungsset
Pos : 6.4 /0005 R ETSCH /0005 RET SCH Bedienungs anl eitung en Kapi tels ammlungen/0005 milling/XRD-Mill McCr one/M odulor dner/0030 Vorz erklei ner ungss et XRD-Mill McCrone/3005 Ar bei tssc hritte Vorz erklei ner ungss et @ 9\m od_1427190602462_6.doc... -
Seite 31: Reinigung Und Wartung
Pos : 7.6 /0005 R ETSCH /0005 RET SCH Bedienungs anl eitung en Kapi tels ammlungen/0005 milling/XRD-Mill McCr one/M odulor dner/ 0035 R einigung und W artung XRD-Mill McCrone/3505 M odul Arbeits anw eis ung z um R einig en @ 9\m od_1427190361168_6.doc... - Seite 32 Reinigung und Wartung • Falls Spurenelemente im ppm-Bereich die Arbeit erschweren, können für diese spezielle Aufgabe separate Mahlbecher und Mahlkörper vorgesehen werden. Allerdings hat man festgestellt, dass bei geochemischen Untersuchungen, bei denen die genaue Ermittlung von Spurenkonzentrationen besonders wichtig ist, die Auswirkungen einer Kreuzkontamination durch eine gründliche Reinigung zwischen den einzelnen Vermahlungsdurchgängen auf ein vernachlässigbares Niveau gesenkt werden können.
-
Seite 33: Austausch Der Gerätesicherungen
Entfernen Sie das Netzkabel vor dem Austausch der Sicherungen. Pos : 7.11 /0005 RET SCH/0005 R ETSCH Bedienungsanlei tungen Kapitelsamml ung en/0005 milling/XRD-Mill McCrone/Modulordner/0035 Rei nigung und Wartung XRD-Mill McCrone/3510 Modul Sic herung wec hs eln @ 9\m od_1427186918912_6.docx @ 76739 @ @ 1 Abb. -
Seite 34: Rücksendung Für Service Und Wartung
Pos : 8.1.2 /0005 R ETSCH /0099 R ET SCH Standar d Kapitel/M odule_Standar dk apitelGener al Modul Rückwar enbegleitsc hein @ 5\m od_1360759327734_6.docx @ 37909 @ @ 1 Abb. 17: Rückwaren-Begleitschein Die Annahme von RETSCH Geräten und Zubehör zur Reparatur, Wartung oder Kalibrierung kann nur erfolgen, wenn der Rückwarenbegleitschein korrekt und vollständig ausgefüllt ist. -
Seite 35: Entsorgung
Entsorgung Pos : 8.2.2 /0010 ELTR A/0005 R ETSCH /0015 R ET SCH R eparatur- und M ontageanl eitungen/00000 Übersc hriften/1. Ü bersc hriften/1 Ents orgung @ 0\m od_1234258746831_6.docx @ 6172 @ 1 @ 1 9 Entsorgung Pos : 8.2.3 /0005 R ETSCH /0099 R ET SCH Standar d Kapitel/M odule_Standar dk apitelEntsorgung Gener al @ 0\m od_1234269404935_6.docx @ 6178 @ @ 1 Beachten Sie im Falle einer Entsorgung die jeweiligen gesetzlichen Vorschriften. -
Seite 37: Index - Verzeichnis
10 Index – Verzeichnis 100 Watt 13 Funktion 22, 23, 29 Abmessungen und Gewicht 14 Generelle Sicherheitshinweise 8 Änderungen 6 Gerätebezeichnung 16 Ansicht der Rückseite des Gerätes 22 Geräuschkennwerte 14 Ansicht des Bedienfeldes 23 Geräuschmessung 14 Ansicht des Menüs in der Displayeinheit 29 Gewicht 14 Ansicht des Vorzerkleinerungsset 30 Gießdeckel 28... - Seite 38 Schallpegelmessgerät 14 Typenschild 17 Schallschutzhaube abnehmen 25 Typenschild Beschreibung 16 Schlagmörser Verwendung 30 Typenschild Beschriftung 16 Schutzart 14 schwere Personenschäden 7 Seriennummer 16 Übersichtstabelle der Bedienelemente und der Service-Adresse 10 Anzeige 23 Sicherheitsabstand 14 Übersichtstabelle der Geräteteile 22 Sicherheitshinweise 7 Umgebungstemperatur 15 Sicherungen wechseln 33 Urheberrecht 6...
