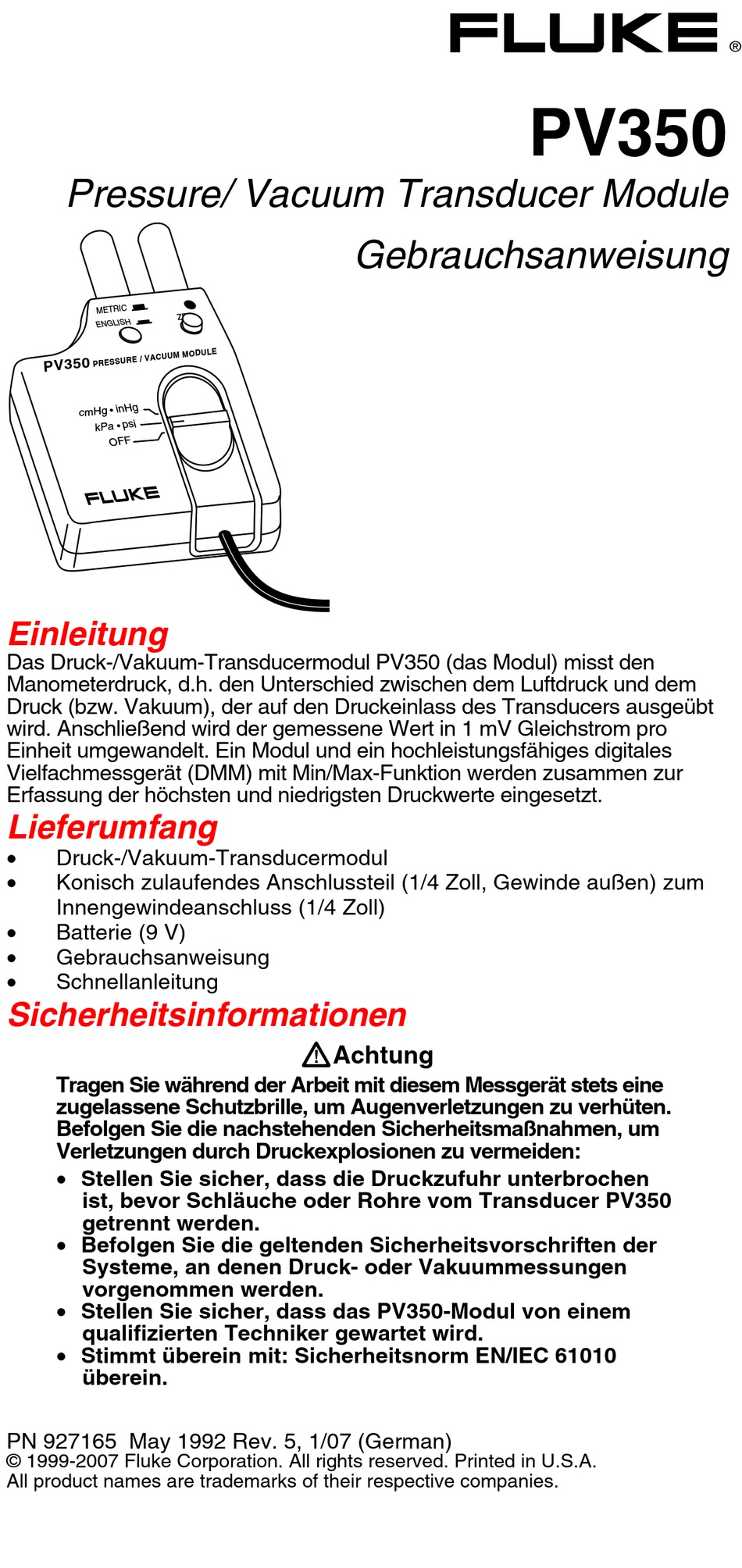

Pressure/ Vacuum Transducer Module
Einleitung
Das Druck-/Vakuum-Transducermodul PV350 (das Modul) misst den
Manometerdruck, d.h. den Unterschied zwischen dem Luftdruck und dem
Druck (bzw. Vakuum), der auf den Druckeinlass des Transducers ausgeübt
wird. Anschließend wird der gemessene Wert in 1 mV Gleichstrom pro
Einheit umgewandelt. Ein Modul und ein hochleistungsfähiges digitales
Vielfachmessgerät (DMM) mit Min/Max-Funktion werden zusammen zur
Erfassung der höchsten und niedrigsten Druckwerte eingesetzt.
Lieferumfang
•
Druck-/Vakuum-Transducermodul
•
Konisch zulaufendes Anschlussteil (1/4 Zoll, Gewinde außen) zum
Innengewindeanschluss (1/4 Zoll)
•
Batterie (9 V)
•
Gebrauchsanweisung
•
Schnellanleitung
Sicherheitsinformationen
Tragen Sie während der Arbeit mit diesem Messgerät stets eine
zugelassene Schutzbrille, um Augenverletzungen zu verhüten.
Befolgen Sie die nachstehenden Sicherheitsmaßnahmen, um
Verletzungen durch Druckexplosionen zu vermeiden:
• Stellen Sie sicher, dass die Druckzufuhr unterbrochen
ist, bevor Schläuche oder Rohre vom Transducer PV350
getrennt werden.
• Befolgen Sie die geltenden Sicherheitsvorschriften der
Systeme, an denen Druck- oder Vakuummessungen
vorgenommen werden.
• Stellen Sie sicher, dass das PV350-Modul von einem
qualifizierten Techniker gewartet wird.
• Stimmt überein mit: Sicherheitsnorm EN/IEC 61010
überein.
PN 927165 May 1992 Rev. 5, 1/07 (German)
© 1999-2007 Fluke Corporation. All rights reserved. Printed in U.S.A.
All product names are trademarks of their respective companies.
Gebrauchsanweisung
W
Achtung
PV350
®
