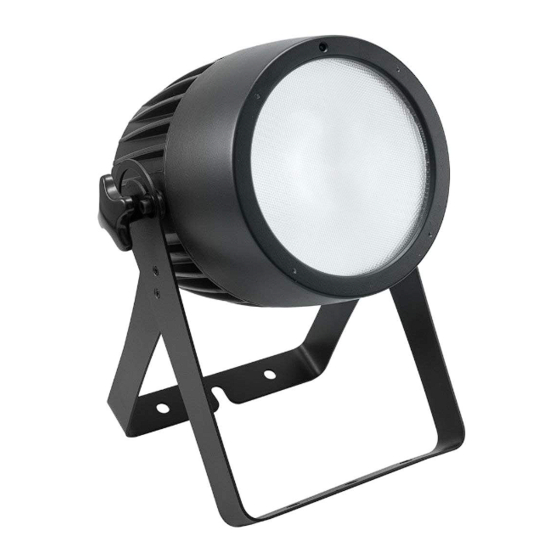

- Seite 1 THEATRE COB 200 RGB+WW Theatre Spot Bedienungsanleitung User Manual LED Theatre COB 200 RGB+WW LED-Theater-Scheinwerfer mit 200-Watt-COB-LED, RGB+WW LED Theatre spot with 00 W COB LED , RGB+WW (optional) RGB+WW 17° STROBE STAND MASTER SLAVE ALONE No. 41602038 www.eurolite.de...
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 41602038 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/36 00131515, Version 1.0... -
Seite 3: Einführung
Bequeme Fernsteuerung per mitgelieferter IR-Fernbedienung EUROLITE IR-7 • Musiksteuerung über eingebautes Mikrofon mit einstellbarer Mikrofonempfindlichkeit • 3, 4, 5, 6 oder 10 DMX-Kanäle wählbar • Kompatibel zu QuickDMX - das Funk-DMX-System von Eurolite • Phantomgespeiste USB-Buchse für QuickDMX-Empfänger (Zubehör) • Schwenkbarer Montagebügel •... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen Scheinwerfer, mit dem sich dekorative Lichteffekte erzeugen lassen. - Seite 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 55 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
-
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG (1) Feststellschraube (8) Netzanschluss (2) Infrarotsensor für die Fernbedienung (9) DMX-Eingang (3) 200-W-COB-LED, RGB+WW (10) DMX-Ausgang (4) Stand- und Montagebügel (11) USB-Buchse für QuickDMX- (5) 4 Bedientasten mit Display Funkempfänger (6) Mikrofon (12) Netzausgang (7) Fangseilöse 6/36 00131515, Version 1.0... -
Seite 7: Installation
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Seite 8: Anschlüsse
ANSCHLÜSSE Gerät 1 Gerät 2 Gerät 3 Startadresse 1 Startadresse 11 Startadresse 21 DMX-Controller Program Chase32 Step100 DMX512-Ansteuerung Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel. -
Seite 9: Netzanschluss
Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld und die Fernbedienung EUROLITE IR-7 oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden. -
Seite 10: Menüstruktur
Menüstruktur Anzeige Modus Funktion 10CH 06CH DMX-Betrieb 05CH ADDR:001-512 04CH 03CH Konstantes Leuchten in einer von 27 Farbvoreinstellungen STATIC 01-27 Farben Automatikbetrieb AUTO 01-09 Auto Programm Musiksteuerung SOUND 01-09 Sound Programm Ablaufgeschwindigkeit Ablaufgeschwindigkeit für Automatikbetrieb und SPEED 01-09 langsam > schnell Musiksteuerung Mikrofonempfindlichkeit Mikrofonempfindlichkeit... -
Seite 11: Standalone-Betrieb
Standalone-Betrieb Farbvoreinstellungen Im Modus STATIC strahlt das Gerät konstant in einer von 27 vorgegebenen Farben. Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart STATIC anzeigt. Bestätigen Sie mit der Taste ENTER. Wählen Sie mit den Tasten UP und DOWN die gewünschte Farbe (1-27). Bestätigen Sie mit der Taste ENTER. - Seite 12 Gesamthelligkeit Im Menu DIMMING lässt sich die Gesamthelligkeit für alle Standalone-Betriebsarten einstellen. Drücken Sie die Taste MENU so oft, bis das Display das Menü DIMMING anzeigt. Bestätigen Sie mit der Taste ENTER. Wählen Sie mit den Tasten UP und DOWN die gewünschte Helligkeit (01 = dunkel, 99 = hell). Bestätigen Sie mit der Taste ENTER.
-
Seite 13: Fernbedienung Ir
Fernbedienung IR-7 Das Gerät muss für die Ansteuerung per Fernbedienung aktiviert werden. Wählen Sie dazu im Menüpunkt INFRARED die Einstellung ON. Halten Sie beim Betätigen einer Taste die Fernbedienung immer in Richtung des Sensors auf der Gerätevorderseite. Zwischen Fernbedienung und Sensor muss Sichtverbindung bestehen. - Seite 14 Hinweis: Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron. Funktionen im DMX-Betrieb 3-Kanal-Modus Kanal Wert...
- Seite 15 030 – 039 Auto Programm 3 040 – 049 Auto Programm 4 050 – 059 Auto Programm 5 060 – 069 Auto Programm 6 070 – 079 Auto Programm 7 080 – 089 Auto Programm 8 090 – 099 Auto Programm 9 100 –...
- Seite 16 040 – 049 Warmweiß 050 – 059 Gelb 060 – 069 Magenta 070 – 079 Cyan 080 – 089 Dunkelorange 090 – 099 Grüngelb 100 – 109 Lachs 110 – 119 Türkis 120 – 129 Hellgrün 130 – 139 Orange 140 –...
-
Seite 17: Reinigung Und Wartung
REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. -
Seite 18: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz Gesamtanschlusswert: 140 W Schutzart: IP20 Schutzklasse: Stromanschluss: Stromeinspeisung P-Con (blau), Einbauversion Stromanschlusskabel mit Schutzkontaktstecker (mitgeliefert) Stromausgang: P-Con (grau), Einbauversion LED: 1 x COB (Chip-on-board) 200 W 4in1 QCL RGB+WW (homogene Farbmischung) Blitzrate: 0 - 20 Hz DMX-Kanäle: 3;... -
Seite 19: Zubehör
EUROLITE Diffusorscheibe 40° für Theatre 200 Best.-Nr. 41602026 EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber Best.-Nr. 58010310 EUROLITE DMX Kabel XLR 3pol 3m sw Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m sw Neutrik Best.-Nr.
