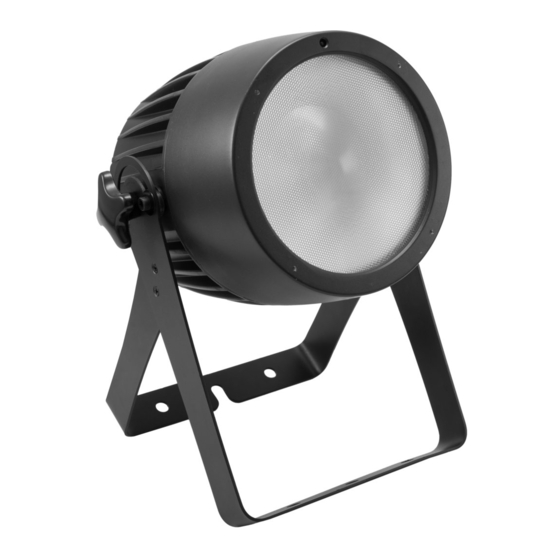

- Seite 1 THEATRE COB 200 WW/CW Theatre Spot Bedienungsanleitung User Manual LED Theatre COB 200 WW/CW LED-Theater-Scheinwerfer mit 200-Watt-COB-LED, WW/CW LED Theatre spot with 00 W COB LED , WW/CW (optional) WW/CW 17° STROBE STAND MASTER SLAVE ALONE No. 41602034 www.eurolite.de...
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 41602034 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/36 00131472, Version 1.1... -
Seite 3: Einführung
Bequeme Fernsteuerung per mitgelieferter IR-Fernbedienung EUROLITE IR-7 • Musiksteuerung über eingebautes Mikrofon mit einstellbarer Mikrofonempfindlichkeit • 2, 4, 5 oder 7 DMX-Kanäle wählbar • Kompatibel zu QuickDMX - das Funk-DMX-System von Eurolite • Phantomgespeiste USB-Buchse für QuickDMX-Empfänger (Zubehör) • Schwenkbarer Montagebügel •... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen LED-Theater-Scheinwerfer, mit dem sich dekorative Lichteffekte erzeugen lassen. - Seite 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 65 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
-
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG (1) Feststellschraube (8) Netzanschluss (2) Infrarotsensor für die Fernbedienung (9) DMX-Eingang (3) 200-W-COB-LED, WW/CW (10) DMX-Ausgang (4) Stand- und Montagebügel (11) USB-Buchse für QuickDMX- (5) 4 Bedientasten mit LCD Funkempfänger (6) Mikrofon (12) Netzausgang (7) Fangseilöse 6/36 00131472, Version 1.1... -
Seite 7: Installation
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Seite 8: Anschlüsse
ANSCHLÜSSE Gerät 1 Gerät 2 Gerät 3 Startadresse 1 Startadresse 8 Startadresse 15 DMX-Controller Program Chase32 Step100 DMX512-Ansteuerung Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel. -
Seite 9: Netzanschluss
Netzanschluss Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt. Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Damit ist das Gerät eingeschaltet. Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose. Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. -
Seite 10: Bedienung
Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld und die Fernbedienung EUROLITE IR-7 oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden. -
Seite 11: Standalone-Betrieb
Standalone-Betrieb Automatikbetrieb Im Automatikbetrieb stehen 6 verschiedene Showprogramme zur Verfügung die mit einer einstellbaren Geschwindigkeit ablaufen. Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart AUTO anzeigt. Bestätigen Sie mit der Taste ENTER. Wählen Sie das gewünschte Showprogramm (01-06) mit den Tasten UP und DOWN. Bestätigen Sie mit der Taste ENTER. -
Seite 12: Fernbedienung Ir
Farbüberblendung Im Modus FADING lässt sich die Geschwindigkeit für Farbüberblendung einstellen. Drücken Sie die Taste MENU so oft, bis das Display das Menu FADING anzeigt. Bestätigen Sie mit der Taste ENTER. Wählen Sie mit den Tasten UP und DOWN die gewünschte Geschwindigkeit (00-99). Bestätigen Sie mit der Taste ENTER. -
Seite 13: Dmx-Betrieb
Hinweise: • Die Fernbedienung wird mit eingesetzter Batterie geliefert. Damit die Batterie während der Lagerung nicht entladen werden kann, befindet sich eine Isolierfolie zwischen der Batterie und den Batteriekontakten. Ziehen Sie vor dem ersten Betrieb die Folie auf der Rückseite der Fernbedienung aus dem Batteriehalter heraus. - Seite 14 5-Kanal-Modus Kanal Wert Funktion 000 – 255 Gesamthelligkeit 0-100% Master-Dimmer 000 – 009 Keine Funktion Strobe-Effekt 010 – 255 Strobe mit zunehmender Geschwindigkeit 0-100% 000 – 009 Keine Funktion 010 – 039 2500K 040 – 069 2700K 070 – 099 3200K Farbtemperatur 100 –...
-
Seite 15: Reinigung Und Wartung
040 – 049 Auto Programm 4 050 – 059 Musikgesteuertes Programm 1 060 – 069 Musikgesteuertes Programm 2 070 – 079 Musikgesteuertes Programm 3 080 – 255 Musikgesteuertes Programm 4 Geschwindigkeit 000 – 255 Geschwindigkeit Interne Programme, zunehmend Interne Programme REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. -
Seite 16: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz Gesamtanschlusswert: 150 W Schutzart: IP20 Schutzklasse: Stromeinspeisung P-Con (blau), Einbauversion Stromanschluss: Stromanschlusskabel mit Schutzkontaktstecker (mitgeliefert) Stromausgang: P-Con (grau), Einbauversion LED: 1 x COB (Chip-on-board) 200 W, CW/WW Farbtemperatur: 2500K - 5700K Blitzrate: 0 - 20 Hz DMX-Kanäle: 2;... -
Seite 17: Zubehör
EUROLITE Diffusorscheibe 40° für Theatre 200 Best.-Nr. 41602026 EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber Best.-Nr. 58010310 EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m schwarz Neutrik Best.-Nr.
