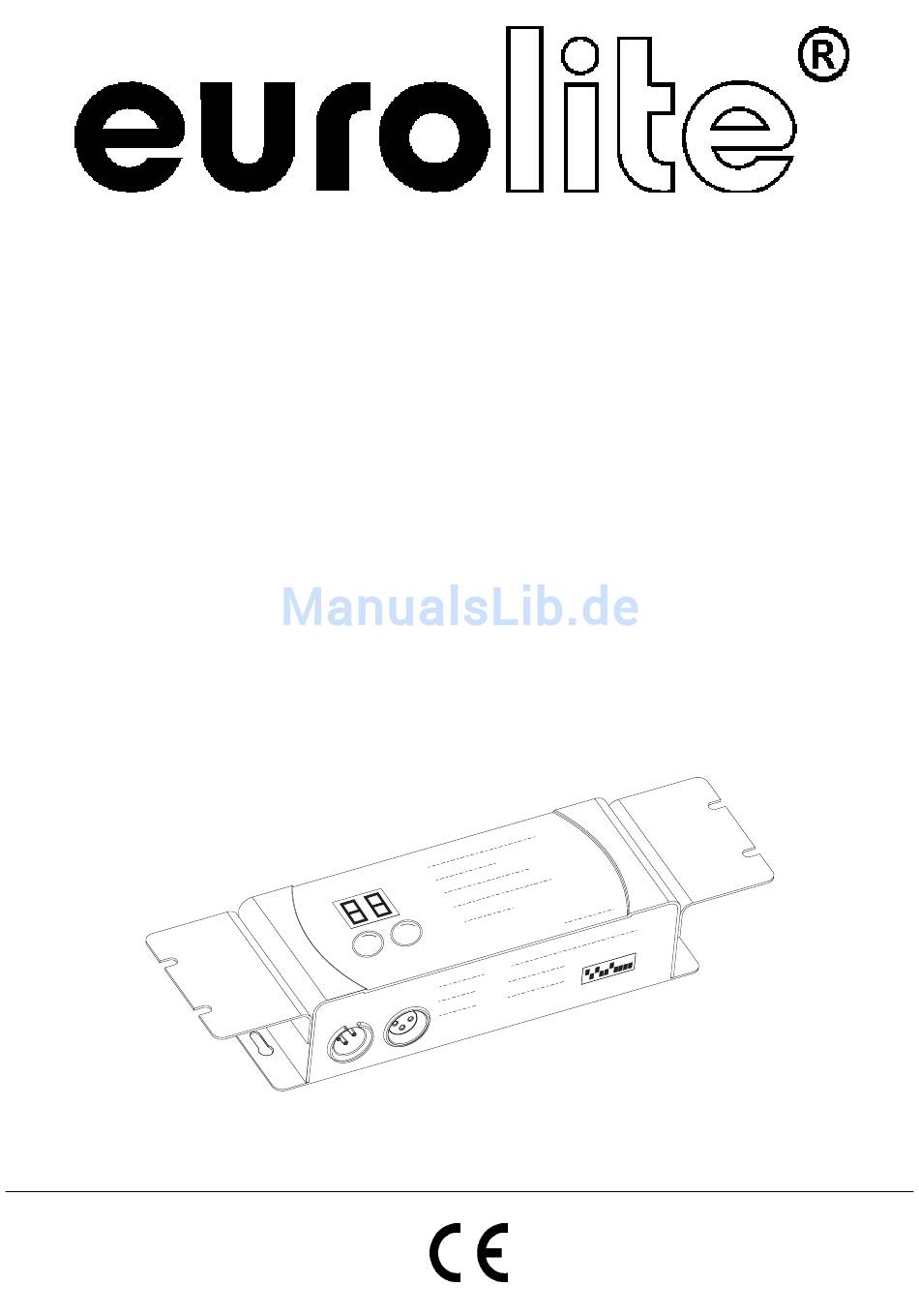

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO LED Controller CSM © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.
-
Seite 2: Inhaltsverzeichnis
MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄSSE VERWENDUNG ....................5 MONTAGE ................................ 6 Befestigung ..............................6 GERÄTEÜBERSICHT............................7 Anschluss der Teile............................8 BEDIENUNG ..............................8 STAND ALONE-BETRIEB..........................9 Chaser................................9 Auswählen eines Chasers ..........................9 DMX-GESTEUERTER BETRIEB........................ - Seite 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 3/39 51930750_V_1_1.DOC...
-
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, daß Sie sich für den LED Controller CSM entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 5: Bestimmungsgemässe Verwendung
Der Aufbau des Gerätes entspricht der Schutzklasse III. Das Gerät darf niemals ohne geeigneten Transformator betrieben werden. Das Netzteil immer als letztes einstecken. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. -
Seite 6: Montage
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung! Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. -
Seite 7: Geräteübersicht
GERÄTEÜBERSICHT (1) Display (2) MODE Taste (3) FUNKTION Taste (4) DMX IN (5) DMX OUT (6) Dip Schalter (7) DC 12V input (8) Mikrofon (9) Drehregler (10) Signal OUT Buchse 7/39 51930750_V_1_1.DOC... -
Seite 8: Anschluss Der Teile
Schließen Sie den Controller über das Netzteil ans Netz an. Die Programme lassen sich über den Controller umschalten. Hinweis: Der Controller kann mit bis zu 1000 Paneelen betrieben werden. Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der EUROLITE LED Controller CSM den Betrieb auf. 8/39... -
Seite 9: Stand Alone-Betrieb
Chaser Ein Chaser ist eine Aneinanderreihung von verschiedenen Programmen (Modi), die nacheinander abgespielt werden. Mit der EUROLITE LED Controller CSM lassen sich bis zu 9 verschiedene Chaser auswählen. Auswählen eines Chasers Drücken Sie die "-" Taste und wählen Sie den gewünschten Chaser (C1 – C9). -
Seite 10: Dmx-Gesteuerter Betrieb
Chaser: Modus Funktion: Rot feste Farbe, gelb "springt" musikgetaktet Gelb feste Farbe, grün "springt" musikgetaktet Grün feste Farbe, cyan "springt" musikgetaktet Cyan feste Farbe, blau "springt" musikgetaktet Blau feste Farbe, magenta "springt" musikgetaktet Magenta feste Farbe, rot "springt" musikgetaktet von S1 – S6 variiert Rot feste Farbe, gelb "rollt"... -
Seite 11: Dmx-Protokoll
Belegung der DIP-Schalter: Einstellen der DIP-Schalter DMX-Startadresse: Gerätenummer 64 128 256 Startadresse & Kanäle Gerät 1 - Kanäle 1-2 Gerät Kanäle Gerät Kanäle Gerät Kanäle Gerät Kanäle 9-10 DMX-Protokoll Steuerkanäle Kanal 1: Chaser Auswahl von C1 – C9 Kanal 2: Szenenwerte der einzelnen Chaser Kanal 1: Kanal 2: Black out... -
Seite 12: Technische Daten
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschluss- leitung ersetzt werden, die von Ihrem Fachhändler erhältlich ist. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. TECHNISCHE DATEN Spannungsversorgung (über Netzteil): 12 V DC...
