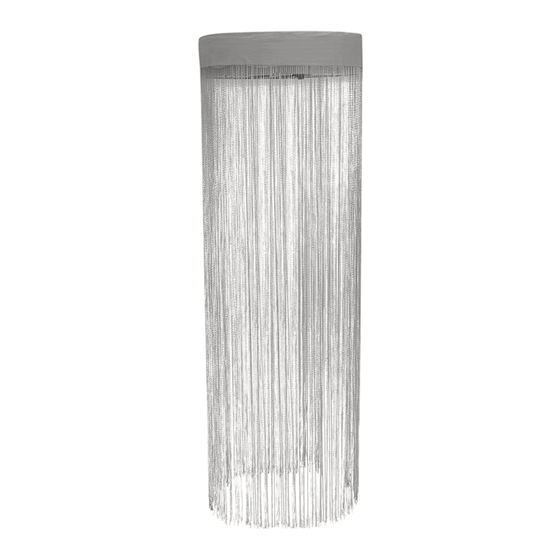

- Seite 1 COLOR CURTAIN Bedienungsanleitung User Manual LED Color Curtain LED-Vorhang mit 4 leuchtstarken RGBW-LEDs und QuickDMX LED curtain with 4 high-performance RGBW LEDs and QuickDMX STAND MASTER RGBW STROBE SLAVE ALONE No. 42110500 www.eurolite.de...
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 42110500 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/24 00127706, Version 1.0... -
Seite 3: Einführung
• Musiksteuerung über eingebautes Mikrofon mit einstellbarer Mikrofonempfindlichkeit • Geeignet zur Montage auf Stativen oder an Traversen • Aussparung zur Kabeldurchführung • Kompatibel zu QuickDMX - das Funk-DMX-System von Eurolite • Phantomgespeiste USB-Buchse für QuickDMX-Empfänger (Zubehör) • DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich •... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen Scheinwerfer, mit dem sich dekorative Lichteffekte erzeugen lassen. - Seite 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 60 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
-
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG 1) Befestigungsösen 2) USB-Buchse für QuickDMX-Empfänger 3) LED-Display mit Bedientasten 4) DMX-Ausgang 5) DMX-Eingang 6) Aussparung zur Kabeldurchführung (mit Abdeckung) 7) Netzanschluss 8) Netzausgang 9) Montagevorrichtung mit M10-Gewinde 6/24 00127706, Version 1.0... -
Seite 7: Installation
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Seite 8: Netzanschluss
NETZANSCHLUSS Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt. Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Damit ist das Gerät eingeschaltet. Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose. Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. -
Seite 9: Standalone-Betrieb
Standalone-Betrieb Individuelle Farbeinstellung Der Farbmodus Пaun bietet die Möglichkeit, jede der vierfarbigen LEDs in der Helligkeit individuell einzustellen. Das Gerät strahlt konstant mit dieser Farbeinstellung. Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Пaun anzeigt. Bestätigen Sie mit der Taste ENTER. -
Seite 10: Master/Slave-Betrieb Mit Mehreren Geräten
Master/Slave-Betrieb mit mehreren Geräten Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. Die Geräte müssen auf die jeweilige Betriebsart eingestellt werden. Konfigurieren Sie zuerst alle Slave-Geräte vor dem Anschluss an das Master-Gerät. Drücken Sie dazu die Taste MENU so oft, bis das Display SLПd anzeigt. -
Seite 11: Reinigung Und Wartung
Funktionen im 8-Kanal-Modus Kanal Wert Funktion 000 – 255 Rot (0-100%) 000 – 255 Grün (0-100%) 000 – 255 Blau (0-100%) 000 – 255 Weiß (0-100%) 000 – 255 Gesamthelligkeit 0-100% Master-Dimmer 000 – 255 Strobe-Effekt, langsam > schnell Strobe-Effekt 000 –... -
Seite 12: Technische Daten
EUROLITE SPA-10L Adapter Best.-Nr. 70064704 EUROLITE QuickDMX USB Funksender/Empfänger Best.-Nr. 70064703 EUROLITE QuickDMX Funksender/Empfänger Best.-Nr. 3022785H EUROLITE DMX Kabel XLR 3pol 3m sw Best.-Nr. 30227810 PSSO DMX Kabel XLR 3pol 3m sw Neutrik Best.-Nr. 3023503R PSSO PowerCon Verbindungskabel 3x1,5 3m Best.-Nr. 30235030 PSSO PowerCon Netzkabel 3x1,5 1,5m H07RN-F Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. -
Seite 13: Introduction
• Suited for installation on stands or trussing • Cutout for cable inlet • Supports QuickDMX - the wireless DMX system from Eurolite • Built-in phantom-powered USB port for QuickDMX receivers (accessories) • DMX512 control possible via any commercial DMX controller •... -
Seite 14: Safety Instructions
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This device is a spotlight for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g. - Seite 15 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 60°C during use. Avoid contact by persons and materials. •...
-
Seite 16: Description Of The Device
DESCRIPTION OF THE DEVICE 1) Safety eyelets 2) USB port for QuickDMX receiver 3) LED display with operating buttons 4) DMX output 5) DMX input 6) Cutout for cable inlet (with cover plate) 7) Power input 8) Power feed-through output 9) Mounting device with M10 thread 16/24 00127706, Version 1.0... -
Seite 17: Installation
INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be fastened to a truss or similar rigging structure. -
Seite 18: Operation
Connect the device via the mains cable to a grounded mains socket. Thus the unit is switched on. To switch off the unit, disconnect the power plug. Do not connect the unit to the mains voltage via a dimmer. For a more convenient operation, use a mains outlet which is switchable. -
Seite 19: Stand-Alone Mode
Stand-alone mode Color mode In the color mode Пaun each of the quadcolor LEDs can be individually adjusted for brightness. The device will constantly emit the color adjusted. Press the MENU button so many times until Пaun is indicated in the display. Confirm with the ENTER button. -
Seite 20: Interconnecting Several Devices (Master/Slave Operation)
Interconnecting several devices (master/slave operation) Several devices may be interconnected (max. 32). Then all slave units can be synchronized and controlled with the master unit without the need for a DMX controller. The devices must be set to the corresponding operating modes. -
Seite 21: Cleaning And Maintenance
Functions in 8-channel mode Channel Value Function 000 – 255 Red (0-100%) 000 – 255 Green (0-100%) 000 – 255 Blue (0-100%) 000 – 255 White (0-100%) 000 – 255 Total brightness 0-100% Master Dimmer 000 – 255 Strobe effect, slow > fast Strobe 000 –... -
Seite 22: Technical Specifications
130 cm Diameter : 40 cm Weight: 4.6 kg Accessories No. 50301612 EUROLITE Link Chain 4mm, WLL 80kg, 33cm No. 50301655 EUROLITE Quick Link Type B-90 No. 59007073 EUROLITE SPA-10L Adapter No. 70064704 EUROLITE QuickDMX USB Wireless Transmitter/Receiver No. 70064703 EUROLITE QuickDMX Wireless Transmitter/Receiver No. - Seite 24 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00127706 Version 1.0 Publ. 20/12/2019...
