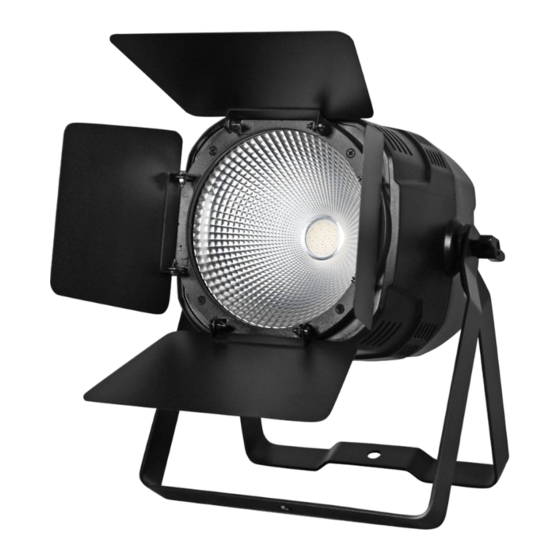

- Seite 1 THEATRE COB 100 WW/CW Theatre Spot Bedienungsanleitung User Manual LED Theatre COB 100 WW/CW LED-Theater-Scheinwerfer mit 100-Watt-COB-LED, WW/CW LED Theatre spot with 100 W COB LED, WW/CW WW/CW 41° STROBE STAND (optional) MASTER SLAVE ALONE No. 41602014 www.eurolite.de...
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 41602014 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/32 00131212, Version 1.1... -
Seite 3: Einführung
Musiksteuerung über eingebautes Mikrofon mit einstellbarer Mikrofonempfindlichkeit • 2, 4, 5, oder 7 DMX-Kanäle wählbar • Flügelbegrenzer im Lieferumfang enthalten • Kompatibel zu QuickDMX - das Funk-DMX-System von Eurolite • Phantomgespeiste USB-Buchse für QuickDMX-Empfänger (Zubehör) • Schwenkbarer Montagebügel • Zusätzlicher Bügel zum Aufstellen am Boden •... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen LED-Theater-Scheinwerfer, mit dem sich dekorative Lichteffekte erzeugen lassen. - Seite 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 55 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
-
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG (1) Flügelbegrenzer (8) Mikrofon (2) 100-W-COB-LED, WW/CW 2in1 (9) DMX-Ausgang (3) Feststellschraube (10) Netzanschluss (4) Stand- und Montagebügel (11) Sicherungshalter (5) Fangseilöse (12) USB-Buchse für QuickDMX-Funkempfänger (6) Netzausgang (13) DMX-Eingang (7) Bedientasten mit LED-Anzeige 6/32 00131212, Version 1.1... -
Seite 7: Installation
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Seite 8: Anschlüsse
ANSCHLÜSSE Gerät 1 Gerät 2 Gerät 3 Startadresse 1 Startadresse 8 Startadresse 15 DMX-Controller Program Chase32 Step100 DMX512-Ansteuerung Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel. -
Seite 9: Netzanschluss
Netzanschluss Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt. Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Damit ist das Gerät eingeschaltet. Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose. Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. -
Seite 10: Bedienung
Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld und die Fernbedienung EUROLITE IR-7 oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden. -
Seite 11: Standalone-Betrieb
Standalone-Betrieb Automatikbetrieb Im Automatikbetrieb stehen 6 verschiedene Showprogramme zur Verfügung die mit einer einstellbaren Geschwindigkeit ablaufen. Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Auto anzeigt. Bestätigen Sie mit der Taste ENTER. Wählen Sie das gewünschte Showprogramm (Au 1 – 6) mit den Tasten UP und DOWN. Bestätigen Sie mit der Taste ENTER. -
Seite 12: Dmx-Betrieb
DMX lost Im Modus Lost lassen sich verschiedene Modi einstellen, wenn kein DMX-Signal empfangen wird. Drücken Sie die Taste MENU so oft, bis das Display das Menü Lost anzeigt. Bestätigen Sie mit der Taste ENTER. Wählen Sie mit den Tasten UP und DOWN das gewünschte Programm (siehe Menüstruktur). Bestätigen Sie mit der Taste ENTER. - Seite 13 4-Kanal-Modus Kanal Wert Funktion 000 – 255 Kaltweiß 0-100% 000 – 255 Warmweiß 0-100% 000 – 255 Gesamthelligkeit 0-100% Master-Dimmer 000 – 009 Keine Funktion Strobe-Effekt 010 – 255 Strobe mit zunehmender Geschwindigkeit 0-100% 5-Kanal-Modus Kanal Wert Funktion 000 – 255 Gesamthelligkeit 0-100% Master-Dimmer 000 –...
-
Seite 14: Reinigung Und Wartung
7-Kanal-Modus Kanal Wert Funktion 000 – 255 Gesamthelligkeit 0-100% Master-Dimmer 000 – 009 Keine Funktion Strobe-Effekt 010 – 255 Strobe mit zunehmender Geschwindigkeit 0 – 100% 000 – 255 Kaltweiß 0-100% 000 – 255 Warmweiß 0-100% 000 – 009 Keine Funktion 010 –... -
Seite 15: Umweltschutz
UMWELTSCHUTZ Informationen zur Entsorgung Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. Entnehmen Sie evtl. -
Seite 16: Zubehör
Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber Best.-Nr. 58010310 EUROLITE DMX Kabel XLR 3pol 3m sw Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m sw Neutrik Best.-Nr. 30227810 EUROLITE QuickDMX USB Funksender/Empfänger Best.-Nr. 70064704 EUROLITE Kombikabel DMX P-Con/3 Pin XLR 3m Best.-Nr.
