Einbau und Installation

Die HELIX V EIGHT DSP wird wie nachfolgend
beschrieben an das Autoradio angeschlossen.
Achtung: Für die Durchführung der nachfolgenden
Schritte werden Spezialwerkzeuge und Fachwissen
benötigt. Um Anschlussfehler und Beschädigungen
zu vermeiden, fragen Sie im Zweifelsfall Ihren Ein-
bauspezialisten und beachten Sie zwingend die
allgemeinen Anschluss- und Einbauhinweise (siehe
Seite 2).
1. Anschluss der Vorverstärkereingänge
Diese Eingänge (Line Input) können mit ent-
sprechenden Kabeln (RCA / Cinch-Kabel) an
die Vorverstärker- / Lowlevel- / Cinch-Ausgän-
ge des Radios angeschlossen werden. Im Ver-
stärker lassen sich die Signaleingänge über die
DSP PC-Tool Software frei den Lautsprecher-
ausgängen bzw. dem Line Output zuweisen.
Die Einschaltautomatik des Verstärkers funk-
tioniert bei den Vorverstärkereingängen nicht,
so dass der Remote-Eingang (REM) zwingend
belegt werden muss.
Achtung: Eine gleichzeitige Verwendung der
Hochpegel- und Vorverstärkersignaleingänge
ist nicht möglich und kann zu Schäden an Ihrem
Autoradio führen.
2. Anschluss der Highlevel-Lautsprecherein-
gänge
Die Hochpegel-Lautsprechereingänge
nen direkt mit den Lautsprecherausgängen
des Werks- bzw. Nachrüstradios mit Hilfe ent-
sprechender Kabel (Lautsprecherkabel mit
max. 1 mm² Querschnitt) verbunden werden.
Sollten Sie ein normales Werksradio anschlie-
ßen, empfehlen wir folgende Kanalbelegung:
Kanal A = Vorne links
Kanal B = Vorne rechts
Kanal C = Hinten links
Kanal D = Hinten rechts
Dabei müssen nicht zwingend alle Eingänge
belegt werden. Werden nur zwei Kanäle belegt,
empfehlen wir die Kanäle A und B zu verwen-
den. Achten Sie bitte auf eine korrekte Polung!
Wenn Sie einen oder mehrere Anschlüsse ver-
polen, kann dadurch die Funktion des Verstär-
kers beeinträchtigt werden. Bei Verwendung
dieses Eingangs muss der Remote-Eingang
6
(REM) nicht belegt werden, da sich der Verstär-
ker automatisch einschaltet, sobald ein Laut-
sprechersignal anliegt.
3. Einstellung der Eingangsempfindlichkeit
Achtung: Es ist zwingend notwendig die
Eingangsempfindlichkeit der V EIGHT DSP
an die Signalquelle anzupassen, um Schä-
den am Verstärker zu vermeiden.
Verschiedene Einstellungsbeispiele für die Ein-
gangsempfindlichkeit sind in der Tabelle auf
Seite 9 aufgeführt.
Um die Eingangsempfindlichkeit zu verändern,
verwenden Sie zunächst den Drehregler 9
(Punkt 9 Seite 5; Input Sensitivity). Die Einstel-
lung dieses Drehreglers beeinflusst sowohl die
Vorverstärkereingänge als auch die Hochpe-
gel-Eingänge! Sollte der werkseitig eingestellte
Wertebereich von 2 – 4 Volt für die Lowlevel-
Eingänge bzw. 5 – 10 Volt für die Hochpegel-
Eingänge nicht ausreichend sein, so können
Sie diesen im Geräteinneren durch das Umste-
cken von Steckbrücken (Jumpern) ändern. In
diesem Fall muss das Gerät geöffnet werden.
Dazu entfernen Sie zunächst die vier Schrau-
ben (zwei Inbus- und zwei Kreuzschlitzschrau-
ben) des Seitenblechs mit dem USB Eingang
und nehmen dieses ab. Ziehen Sie nun das
Bodenblech zur Seite heraus. Sie haben nun

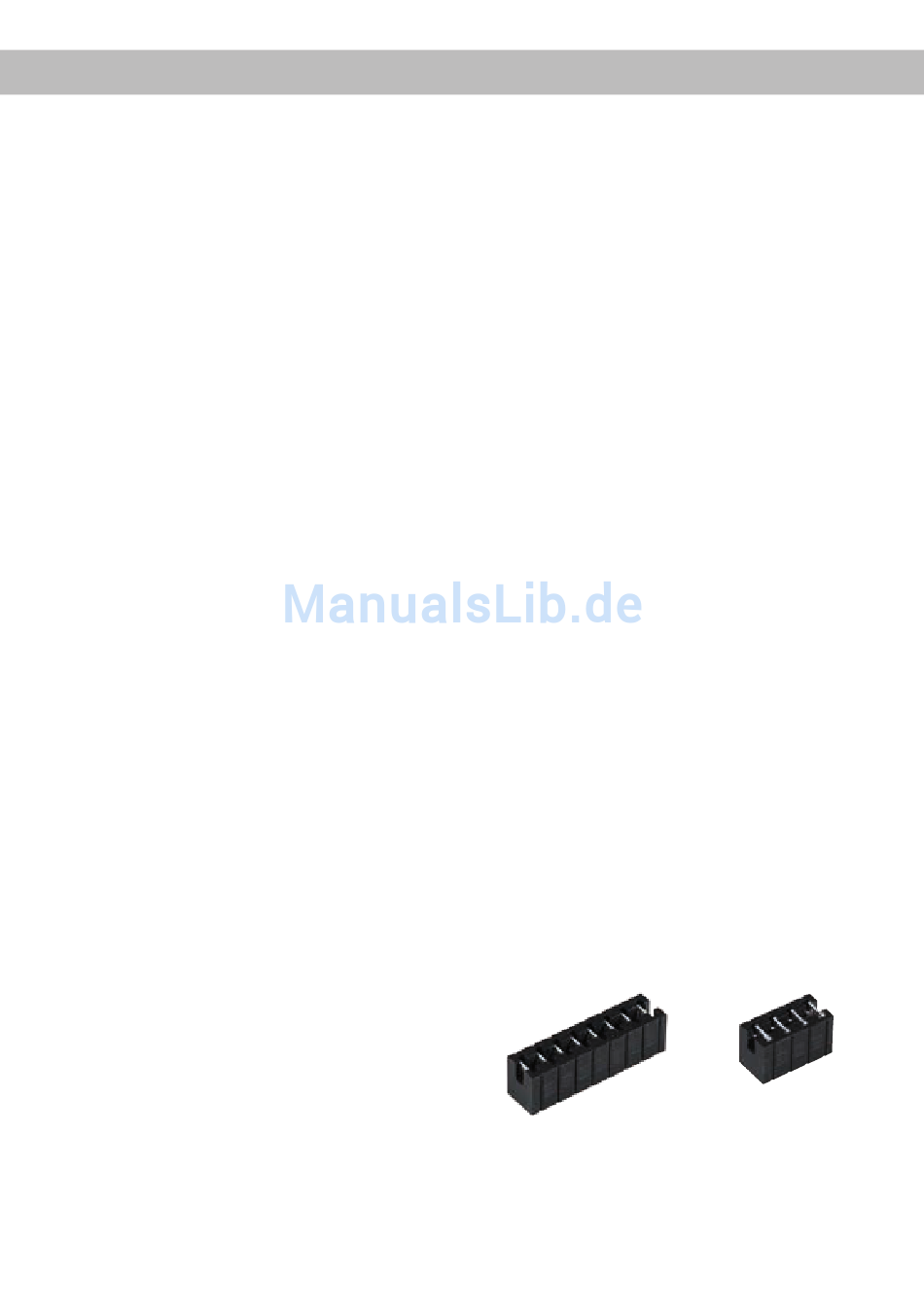

Zugriff auf zwei Steckbrücken. Die lange Steck-
kön- brücke (Jumper
Kanäle A - D, die kurze
Kanäle E und F. Für Jumper A gibt es die Steck-
positionen
Im Folgenden werden die verschiedenen Steck-
positionen beschrieben:
Jumper A
A, 16-polig) beeinflusst die
(Jumper B, 8-polig) die
A1 und A2, für Jumper B
Jumper B
B1 und B2.
