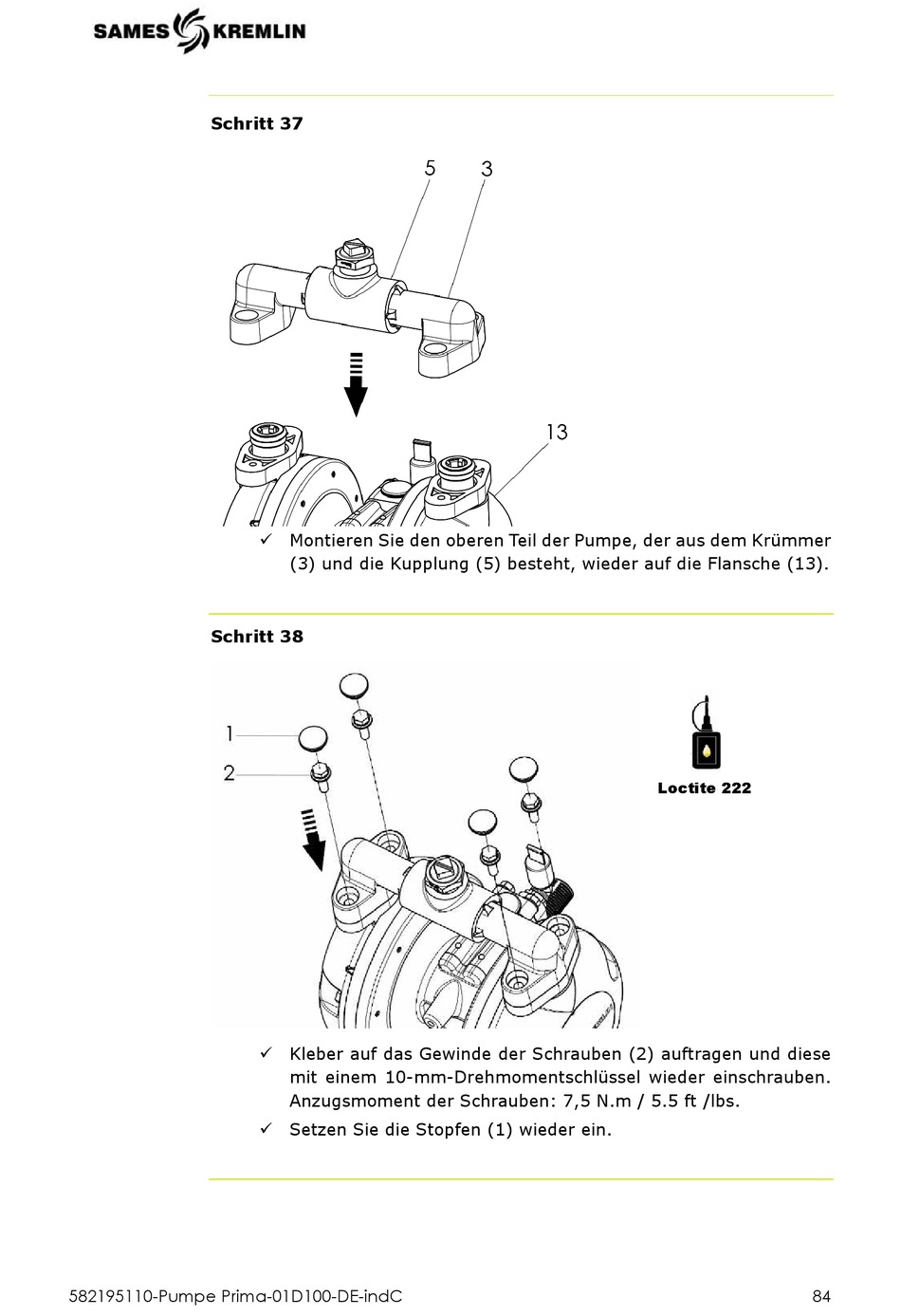

Schritt 37
Schritt 38
582195110-Pumpe Prima-01D100-DE-indC
 Montieren Sie den oberen Teil der Pumpe, der aus dem Krümmer
(3) und die Kupplung (5) besteht, wieder auf die Flansche (13).
 Kleber auf das Gewinde der Schrauben (2) auftragen und diese
mit einem 10-mm-Drehmomentschlüssel wieder einschrauben.
Anzugsmoment der Schrauben: 7,5 N.m / 5.5 ft /lbs.
 Setzen Sie die Stopfen (1) wieder ein.
Loctite 222
84
