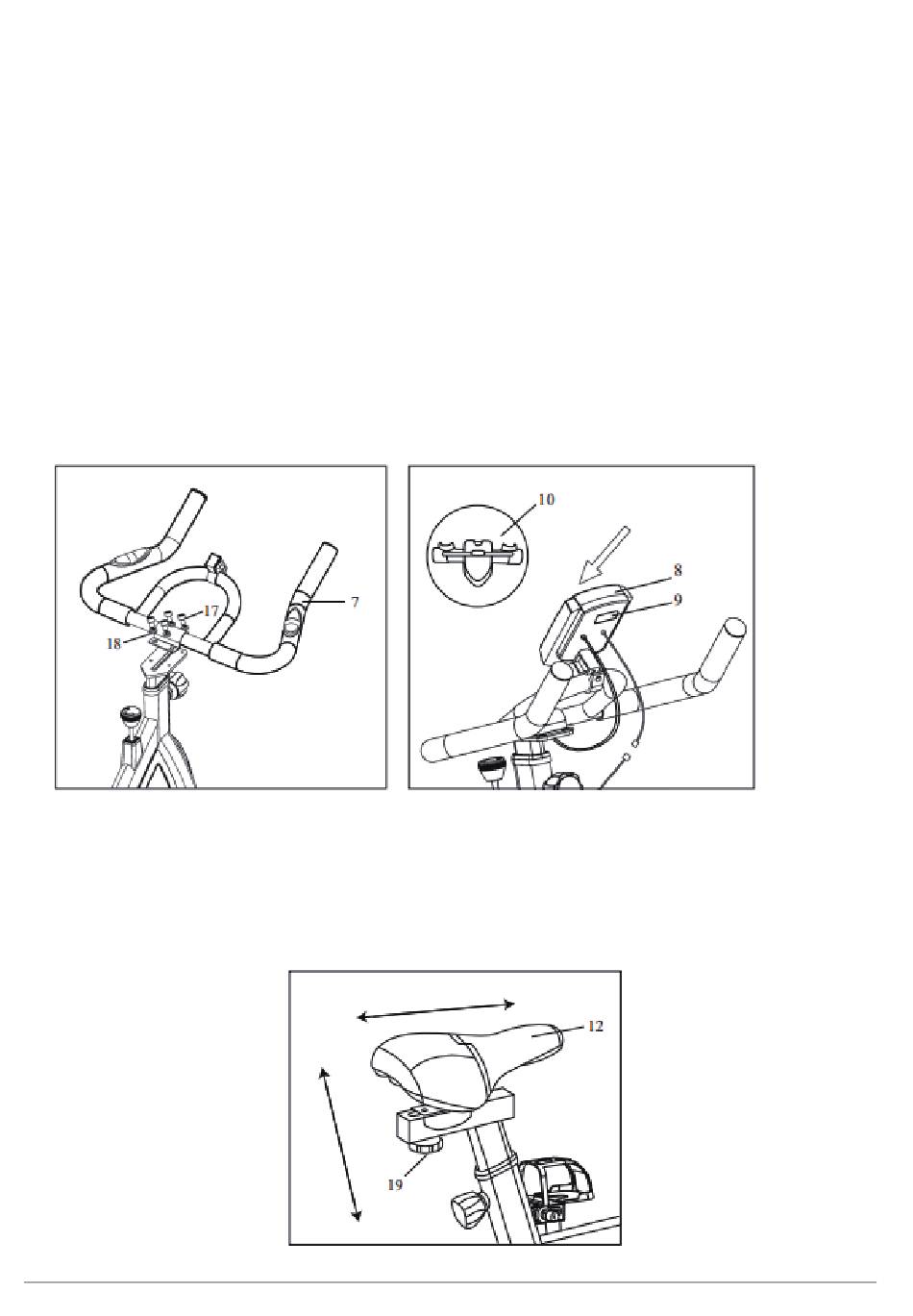

Paso 3: Ensamblar el manillar
Para este paso, prepare el manillar (No 7), el monitor (No 8), dos baterías (No 9), el
soporte del teléfono (No 10), cuatro tornillos Allen M6 (No 17), cuatro arandelas M6 (No
18) y la llave Allen (No 22).
Conecte el manillar al tubo de extensión del manillar.
Atornille los cuatro pernos Allen M6, cuatro arandelas M6 con la llave Allen.
Coloque el soporte del teléfono en el manillar.
Inserte las dos baterías en la parte posterior del monitor.
Inserte el monitor en el soporte del monitor que está en frente del manillar.
Conecte los cables del sensor que está entre el marco y el monitor.
Inserte el enchufe del cable del sensor de pulso desde el manillar hasta el monitor.
Paso 4: Ensamblar el sillín
Conecte el sillín (No 12) al tubo de extensión del sillín (No 11). Atornille la tuerca de
estrella (No 19) para fijarla.
