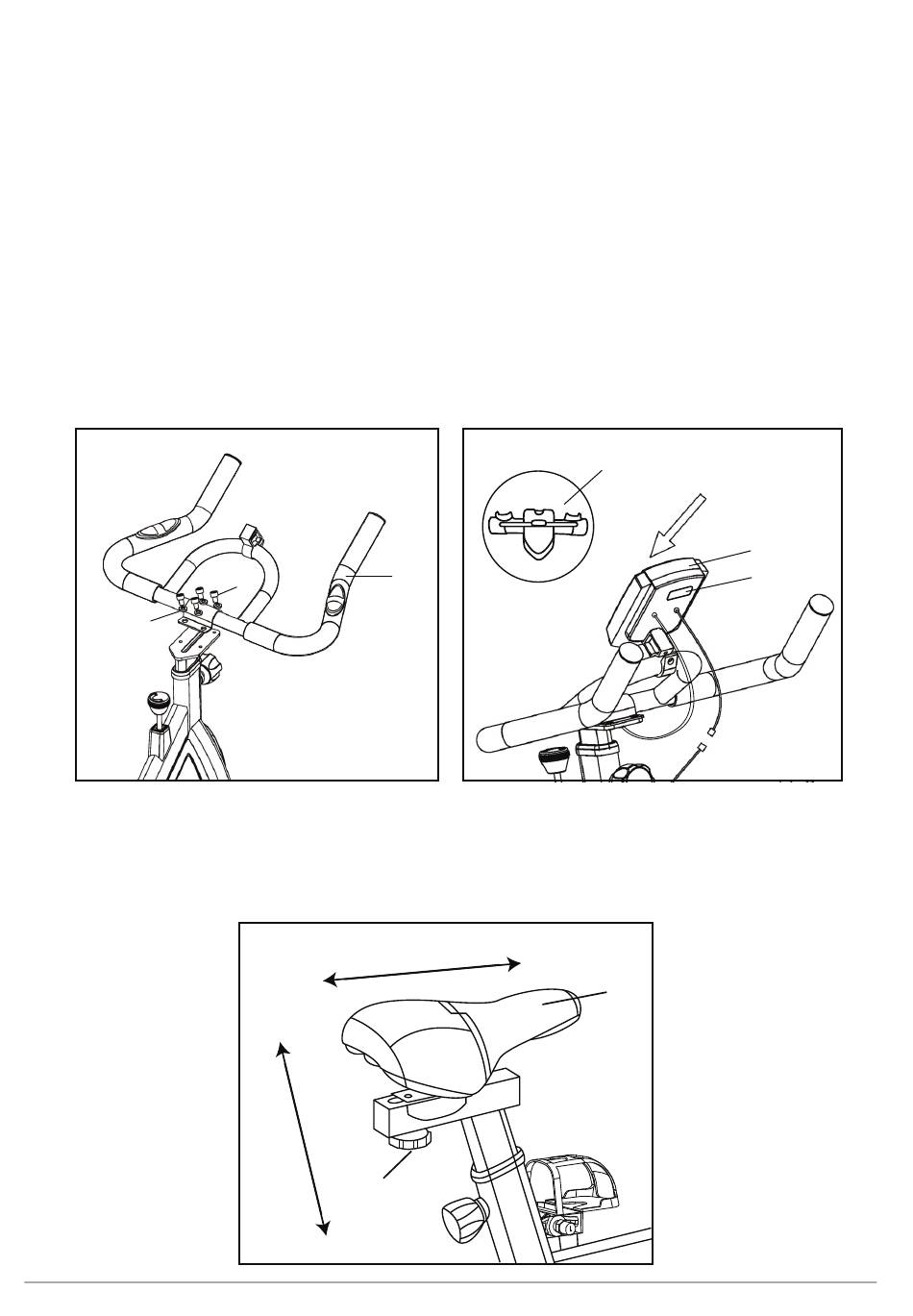

Étape 3 : Assembler le guidon
Pour cette étape, veuillez préparer le guidon(No.7), le moniteur (No. 8), deux batteries (No.
9), le porte-téléphone (No. 10), quatre boulons Allen M6 (No. 17), quatre rondelles M6(No.
18) et la clé Allen (No. 22).
Fixez le guidon au tuyau d'extension du guidon.
Vissez quatre boulons Allen M6, quatre rondelles M6 et deux à l'aide de la clé Allen.
Fixez le support du téléphone au guidon.
Installez deux piles à l'arrière du moniteur.
Insérez le moniteur sur le support du moniteur devant le guidon.
Raccordez les câbles des capteurs entre le cadre et le moniteur.
Insérez la fiche du câble du capteur de pouls entre le guidon et le moniteur.
18
Étape 4 : Assembler la selle
Fixez la selle(No.12) au tuyau de rallonge de selle (No. 11). Vissez l'écrou de serrage
moleté (No.19) pour le fixer.
Page 5
7
17
19
10
8
9
12
