3B SCIENTIFIC PHYSICS 20 mT Bedienungsanleitung
Teslameter
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
3B SCIENTIFIC
1024235 (115 V, 50/60 Hz)
1024236 (230 V, 50/60 Hz)
Bedienungsanleitung
11/22 HJB
1. Sicherheitshinweise
Das Teslameter, 20 mT, 200 mT entspricht den
Sicherheitsbestimmungen für elektrische Mess-,
Steuer-, Regel- und Laborgeräte nach DIN EN
61010 Teil 1 und ist nach Schutzklasse II aufge-
baut. Es ist für den Betrieb in trockenen Räumen
vorgesehen, die für elektrische Betriebsmittel ge-
eignet sind.
Bei bestimmungsgemäßem Gebrauch ist der si-
chere Betrieb des Gerätes gewährleistet. Die Si-
cherheit ist jedoch nicht garantiert, wenn das Ge-
rät unsachgemäß bedient oder unachtsam behan-
delt wird.
Wenn anzunehmen ist, dass ein gefahrloser Be-
trieb nicht mehr möglich ist (z.B. bei sichtbaren
Schäden), ist das Gerät unverzüglich außer Be-
trieb zu setzen.
Vor Erstinbetriebnahme überprüfen, ob der
auf der Gehäuserückseite aufgedruckte Wert
für die Netzanschlussspannung den örtlichen
Anforderungen entspricht.
Vor Inbetriebnahme das Gehäuse und die
Netzleitung auf Beschädigungen untersuchen
und bei Funktionsstörungen oder sichtbaren
Schäden das Gerät außer Betrieb setzen und
gegen unbeabsichtigten Betrieb sichern.
Gerät nur durch eine Elektrofachkraft öffnen
lassen.
®
PHYSICS
Teslameter, 20 mT, 200 mT
1

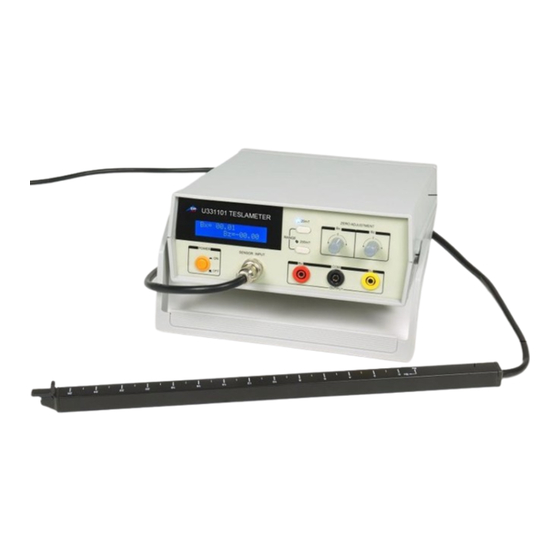

1 Teslameter
2 Magnetfeldsonde
2. Beschreibung
Das Teslameter dient zur Messung der Fluss-
dichte in magnetischen Gleichfeldern.
Das Gerät beinhaltet einen Hallsensor zur Mes-
sung axialer und tangentialer Magnetfelder bis zu
200 mT. Die Magnetfeldsonde ist zur Abstands-
messung mit einer metrischen Skala versehen.
Neben der digitalen Anzeige des Magnetfelds lie-
fert das Gerät auch eine zum Magnetfeld proporti-
onale Spannung, die einem Datenlogger, einem
XY-Schreiber oder einem analogen Multimeter zu-
geführt werden kann.
Das Teslameter ist in zwei Spannungsversionen
erhältlich. Das Gerät mit der Artikelnummer
1024236 ist für eine Netzspannung von 230 V
(±10 %) ausgelegt, das Gerät mit der Artikelnum-
mer 1024235 für eine Netzspannung von 115 V
(±10 %).
