Webasto Thermo Top C Einbauanleitung Seite 26

Thermo Top C
- Halter (5, 71/2) mit Unterdruckventilen gemäß
Abbildung an der Bohrung (71/1) mit Schraube
M6 x 20 mm (6), Federring und Karosseriescheibe
an der Distanzmutter (4) befestigen
- Winkelstutzen (2) und T-Stück (1) gemäß Abbildung
nach links ausrichten
- Verbindungsstück (3, 70/1) in Winkelstutzen (2)
einstecken
- Von beiliegendem Unterdruckschlauch je ein
Schlauchstück mit 200 mm und 300 mm Länge ab-
trennen
- Fahrzeugeigener Unterdruckschlauch (1) vom T-
Stück zur Unterdruckleitung (2) vom Bremskraftver-
stärker entfernen
- Unterdruckschlauch (1), 300 mm lang, auf Unter-
druckleitung (2) zum Bremskraftverstärker aufstek-
ken

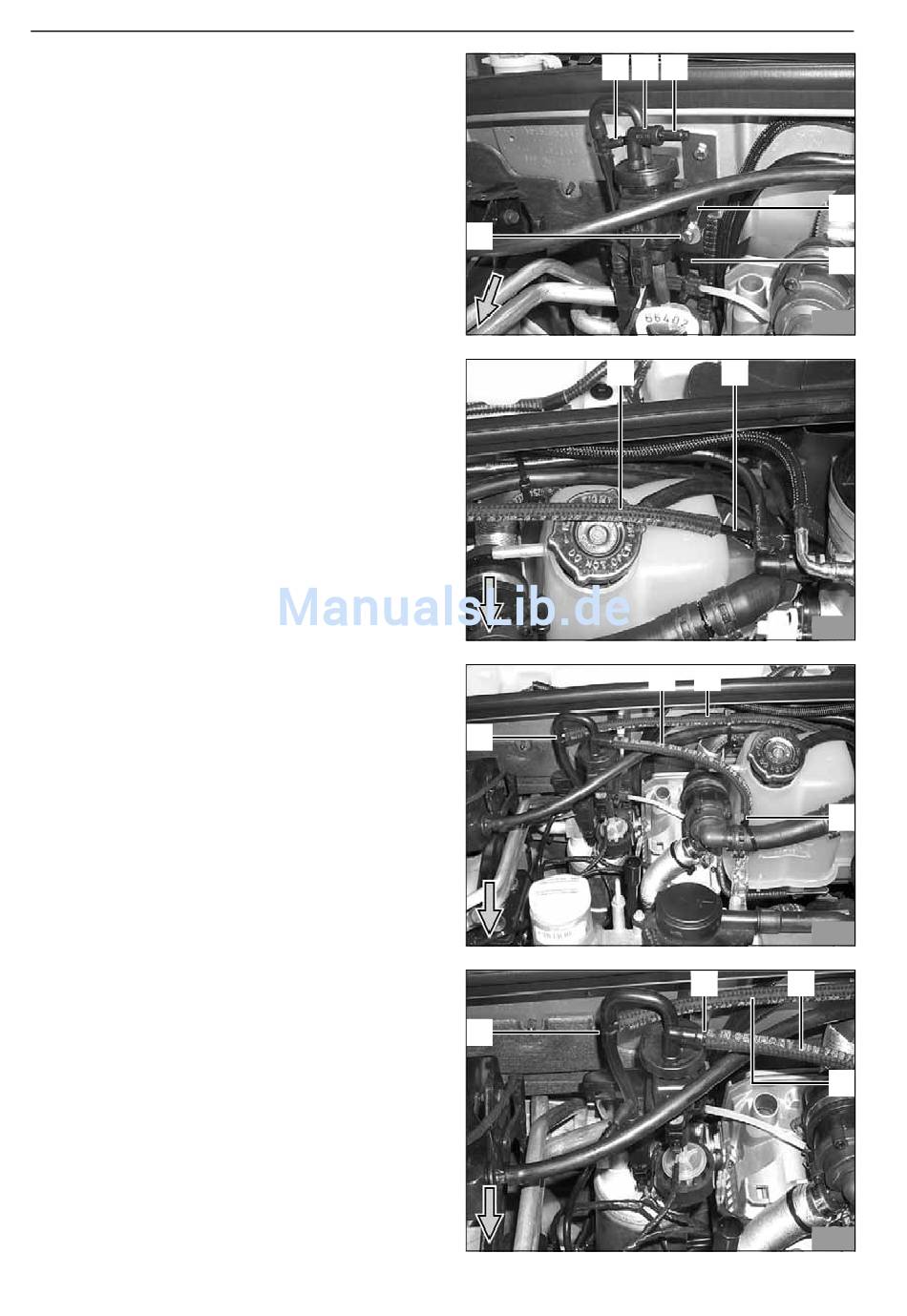

- Unterdruckschlauch (2, 75/3), 300 mm lang, gemäß
Abbildung 74 und 75 zu den Unterdruckventilen ver-
legen und am T-Stück (4) aufstecken
- Unterdruckschlauch (2, 74/1), 200 mm lang, auf Un-
terdruckleitung (70/5, 74/3) zum Ladedruckregler
des Turboladers aufstecken
- Unterdruckschlauch (2), 200 mm lang, gemäß Abbil-
dung 74 und 75 zu den Unterdruckventilen verlegen
und am Verbindungsstück (1, 72/3) aufstecken
- Alle Unterdruckschläuche und Unterdruckleitungen
sowie alle fahrzeugeigenen Leitungen gemäß Abbil-
dung 70, 74 und 75 ausrichten und mit Kabelbindern
befestigen
