Webasto Thermo Top C Einbauanleitung Seite 25

PT-Cruiser

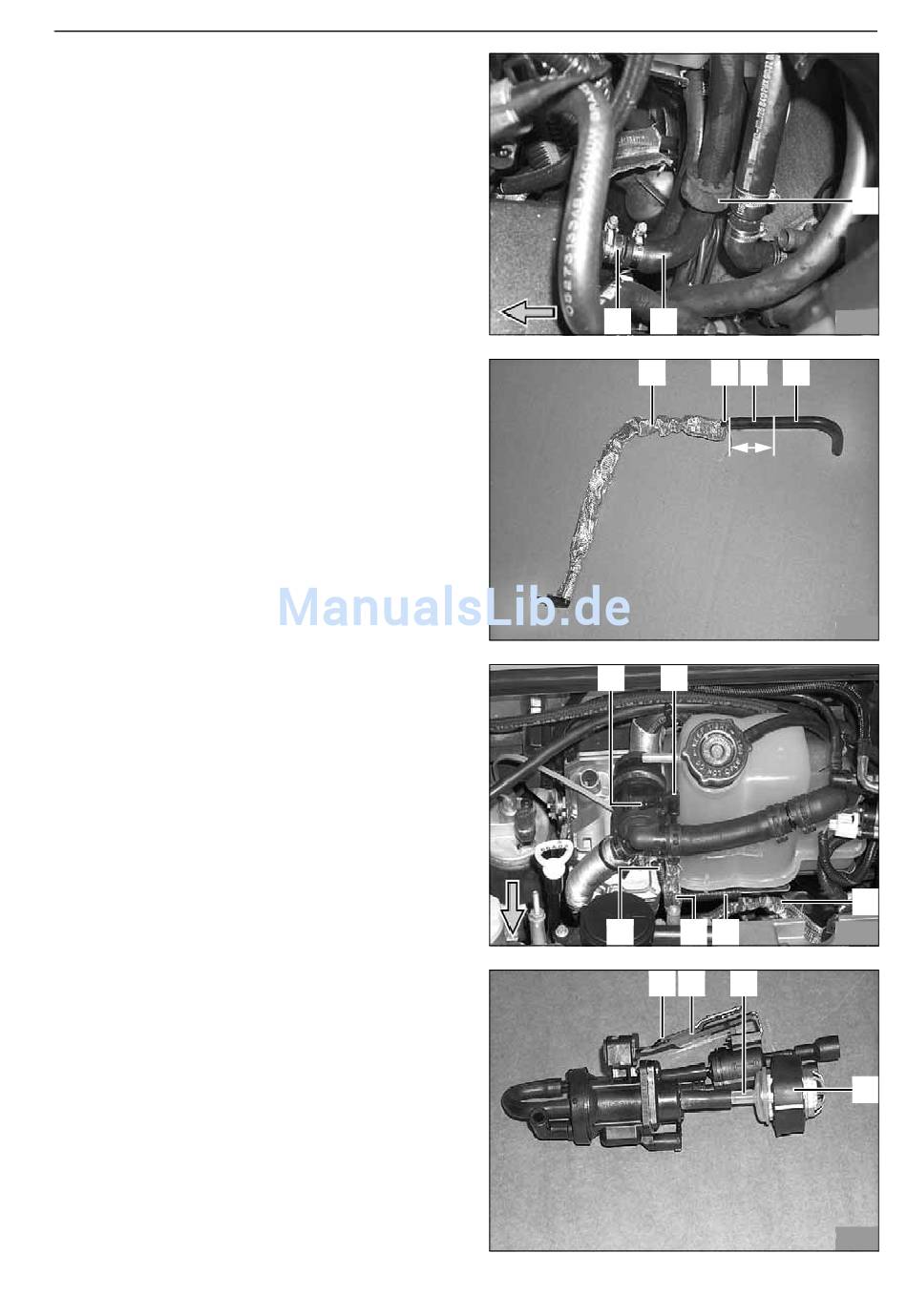

- Schlauch A mit 90°-Bogen auf Verbindungsrohr
18 x 20 mm (61/5) von fahrzeugeigenem Wasser-
schlauch von Motor-Wasseraustritt (2,) aufstecken
und mit Schlauchschelle befestigen
- Distanzgummi schwarz (1) gemäß Abbildung posi-
tionieren
- Alle Wasserschläuche gemäß Abbildung 61 bis 68
ausrichten und mit Kabelbindern befestigen
HINWEIS
Nochmals die Lage aller Schlauchschellen kontrollie-
ren!
Einbau Unterdruckventile nur für Modelljahr 2002
ACHTUNG
Auf Scheuerschutz sowie Freigängigkeit zu heissen
bzw. beweglichen Bauteilen beachten!
- Unterdruckleitung (2) am Ladedruckregler des Tur-
boladers ausbauen
- Wärmeschutz (1) gemäß Abbildung zurückschieben
- Schlauch (3, 4) abziehen und um 60 mm kürzen
- Schlauchstück (3) entsorgen
- Schlauchstück (4) wieder auf Unterdruckleitung (2)
aufstecken
- Wärmeschutz (1) wieder über Schlauchstück (4)
schieben
- Kantenschutz (4, 6) gemäß Abbildung ablängen und
auf das Wärmeschutzblech unter dem Ausgleichs-
behälter des Kühlmittels aufstecken
- Unterdruckleitung (3, 5) wieder mit Schlauchstück
(57/4) am Ladedruckregler des Turboladers aufstek-
ken
- Unterdruckleitung (3, 5) gemäß Abbildung verlegen
- Winkelstutzen (2) und Verbindungsstück (1) entfer-
nen
HINWEIS
Das Verbindungsstück (1) wird wieder verwendet!
- Halter (2) der Unterdruckventile gemäß Abbildung
formen
- Gummiprofil (4) auf Filter (3) aufschieben
Thermo Top C
2 A
1 2 3
60
1 2
6 5 4
1 2 3
1
2 68
4
2 69
3
2 70
4
2 71
25
