REMKO RKL 300 Bedienungsanleitung Seite 11

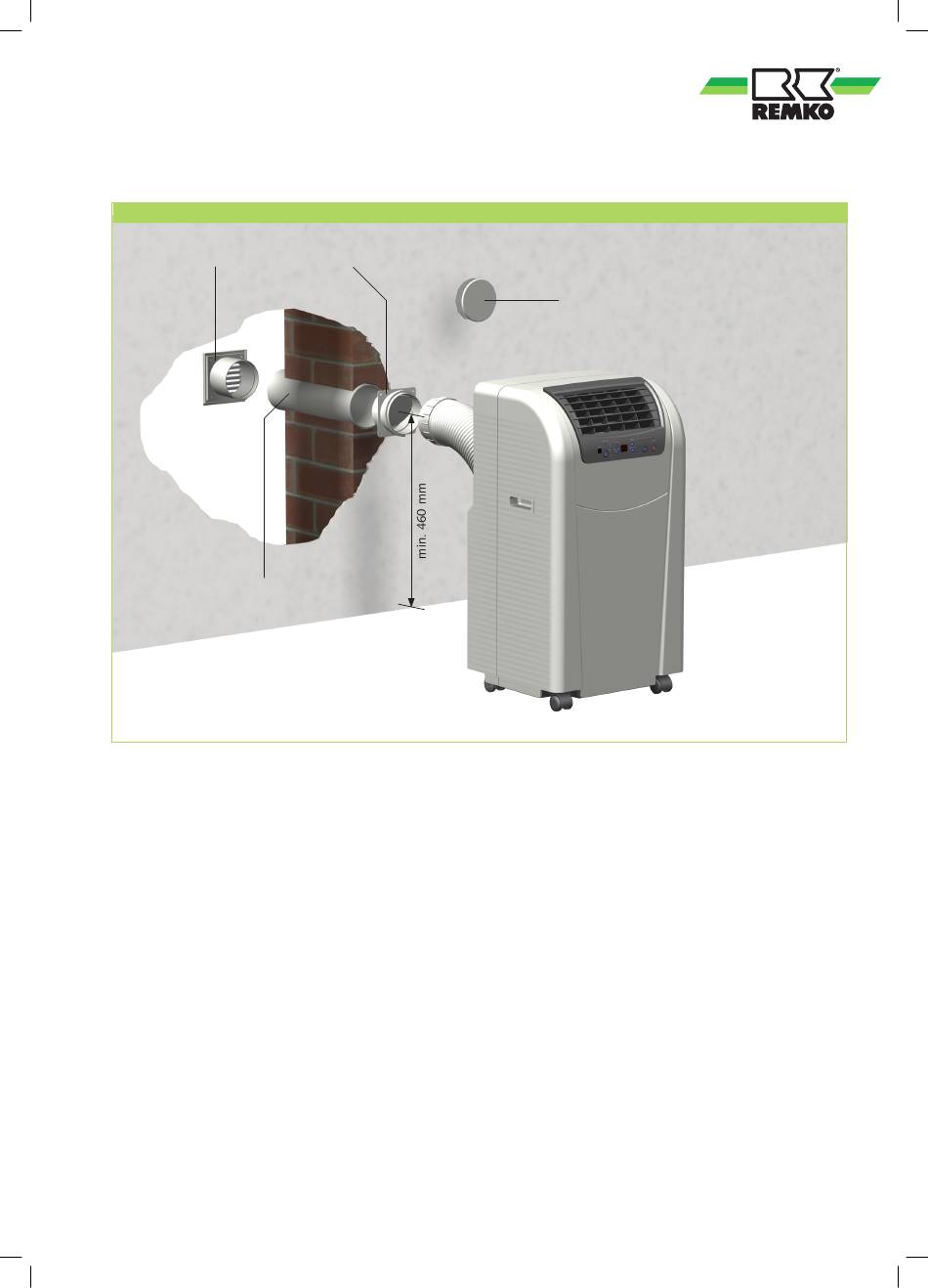

Installationsschema der wanddurchführung (Zubehör)
Montagebeispiel
Außengitter
Teleskoprohr
Installationsanweisung
1. Erstellen Sie ein Kernloch in
der Außenwand (Wanddicke
270mm-480 mm) mit einem
Durchmesser von mindestens
150 mm.
Beachten Sie mögliche Ver-
sorgungsleitungen in diesem
Bereich!
2. Setzen Sie das Schieberohr in
den erstellten Wanddurchbruch
so ein, dass sich das äußere
Rohr (großer Durchmesser) auf
der Wandinnenseite befindet.
Um Kältebrücken zu vermeiden
isolieren Sie das Teleskoprohr
mit geeigneten Dämm-
materialien.
Rückstauklappe
3. Mauern Sie das Schieberohr
im Kernloch so ein, dass die
Bündigkeit an beiden Wand-
seiten gegeben ist.
4. Befestigen Sie das Schutzgitter
auf der Wandaußenseite mit
4 Schrauben.
Montieren Sie das Gitter
unter Beachtung der Regen-
abweisung.
5. Setzen Sie die Rückschlagklap-
pe innen ein und befestigen sie
diese ebenfalls mit 4 Schrauben.
Der Schriftzug „oben" auf der
Rückschlagklappe muss von
innen zu sehen sein!
Verschlußdeckel
6. Verschließen Sie bei der Außer-
betriebnahme des Gerätes,
z. B. vor Beginn der Winterzeit,
die Öffnung in der Rückschlag-
klappe mit dem Verschluß-
deckel, um eine Luftzirkulation
zu unterbinden.
11
