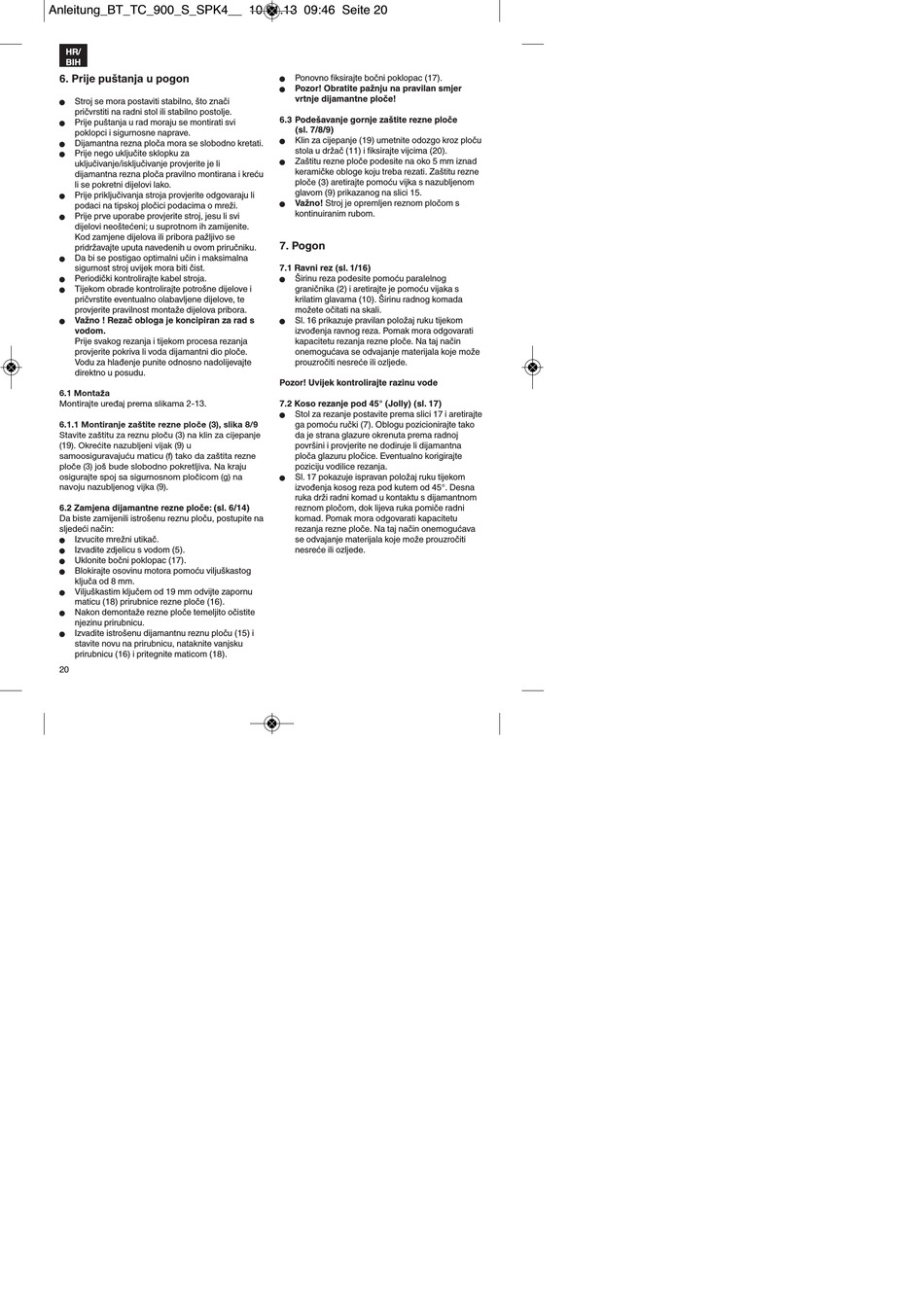

HR/
BIH
6. Prije puštanja u pogon
Stroj se mora postaviti stabilno, što znači
n
pričvrstiti na radni stol ili stabilno postolje.
Prije puštanja u rad moraju se montirati svi
n
poklopci i sigurnosne naprave.
Dijamantna rezna ploča mora se slobodno kretati.
n
Prije nego uključite sklopku za
n
uključivanje/isključivanje provjerite je li
dijamantna rezna ploča pravilno montirana i kreću
li se pokretni dijelovi lako.
Prije priključivanja stroja provjerite odgovaraju li
n
podaci na tipskoj pločici podacima o mreži.
Prije prve uporabe provjerite stroj, jesu li svi
n
dijelovi neoštećeni; u suprotnom ih zamijenite.
Kod zamjene dijelova ili pribora pažljivo se
pridržavajte uputa navedenih u ovom priručniku.
Da bi se postigao optimalni učin i maksimalna
n
sigurnost stroj uvijek mora biti čist.
Periodički kontrolirajte kabel stroja.
n
Tijekom obrade kontrolirajte potrošne dijelove i
n
pričvrstite eventualno olabavljene dijelove, te
provjerite pravilnost montaže dijelova pribora.
Važno ! Rezač obloga je koncipiran za rad s
n
vodom.
Prije svakog rezanja i tijekom procesa rezanja
provjerite pokriva li voda dijamantni dio ploče.
Vodu za hlađenje punite odnosno nadolijevajte
direktno u posudu.
6.1 Montaža
Montirajte uređaj prema slikama 2-13.
6.1.1 Montiranje zaštite rezne ploče (3), slika 8/9
Stavite zaštitu za reznu ploču (3) na klin za cijepanje
(19). Okrećite nazubljeni vijak (9) u
samoosiguravajuću maticu (f) tako da zaštita rezne
ploče (3) još bude slobodno pokretljiva. Na kraju
osigurajte spoj sa sigurnosnom pločicom (g) na
navoju nazubljenog vijka (9).
6.2 Zamjena dijamantne rezne ploče: (sl. 6/14)
Da biste zamijenili istrošenu reznu ploču, postupite na
sljedeći način:
Izvucite mrežni utikač.
n
Izvadite zdjelicu s vodom (5).
n
Uklonite bočni poklopac (17).
n
Blokirajte osovinu motora pomoću viljuškastog
n
ključa od 8 mm.
Viljuškastim ključem od 19 mm odvijte zapornu
n
maticu (18) prirubnice rezne ploče (16).
Nakon demontaže rezne ploče temeljito očistite
n
njezinu prirubnicu.
Izvadite istrošenu dijamantnu reznu ploču (15) i
n
stavite novu na prirubnicu, nataknite vanjsku
prirubnicu (16) i pritegnite maticom (18).
20
Ponovno fiksirajte bočni poklopac (17).
n
Pozor! Obratite pažnju na pravilan smjer
n
vrtnje dijamantne ploče!
6.3 Podešavanje gornje zaštite rezne ploče
(sl. 7/8/9)
Klin za cijepanje (19) umetnite odozgo kroz ploču
n
stola u držač (11) i fiksirajte vijcima (20).
Zaštitu rezne ploče podesite na oko 5 mm iznad
n
keramičke obloge koju treba rezati. Zaštitu rezne
ploče (3) aretirajte pomoću vijka s nazubljenom
glavom (9) prikazanog na slici 15.
Važno! Stroj je opremljen reznom pločom s
n
kontinuiranim rubom.
7. Pogon
7.1 Ravni rez (sl. 1/16)
Širinu reza podesite pomoću paralelnog
n
graničnika (2) i aretirajte je pomoću vijaka s
krilatim glavama (10). Širinu radnog komada
možete očitati na skali.
Sl. 16 prikazuje pravilan položaj ruku tijekom
n
izvođenja ravnog reza. Pomak mora odgovarati
kapacitetu rezanja rezne ploče. Na taj način
onemogućava se odvajanje materijala koje može
prouzročiti nesreće ili ozljede.
Pozor! Uvijek kontrolirajte razinu vode
7.2 Koso rezanje pod 45° (Jolly) (sl. 17)
Stol za rezanje postavite prema slici 17 i aretirajte
n
ga pomoću ručki (7). Oblogu pozicionirajte tako
da je strana glazure okrenuta prema radnoj
površini i provjerite ne dodiruje li dijamantna
ploča glazuru pločice. Eventualno korigirajte
poziciju vodilice rezanja.
Sl. 17 pokazuje ispravan položaj ruku tijekom
n
izvođenja kosog reza pod kutem od 45°. Desna
ruka drži radni komad u kontaktu s dijamantnom
reznom pločom, dok lijeva ruka pomiče radni
komad. Pomak mora odgovarati kapacitetu
rezanja rezne ploče. Na taj način onemogućava
se odvajanje materijala koje može prouzročiti
nesreće ili ozljede.
