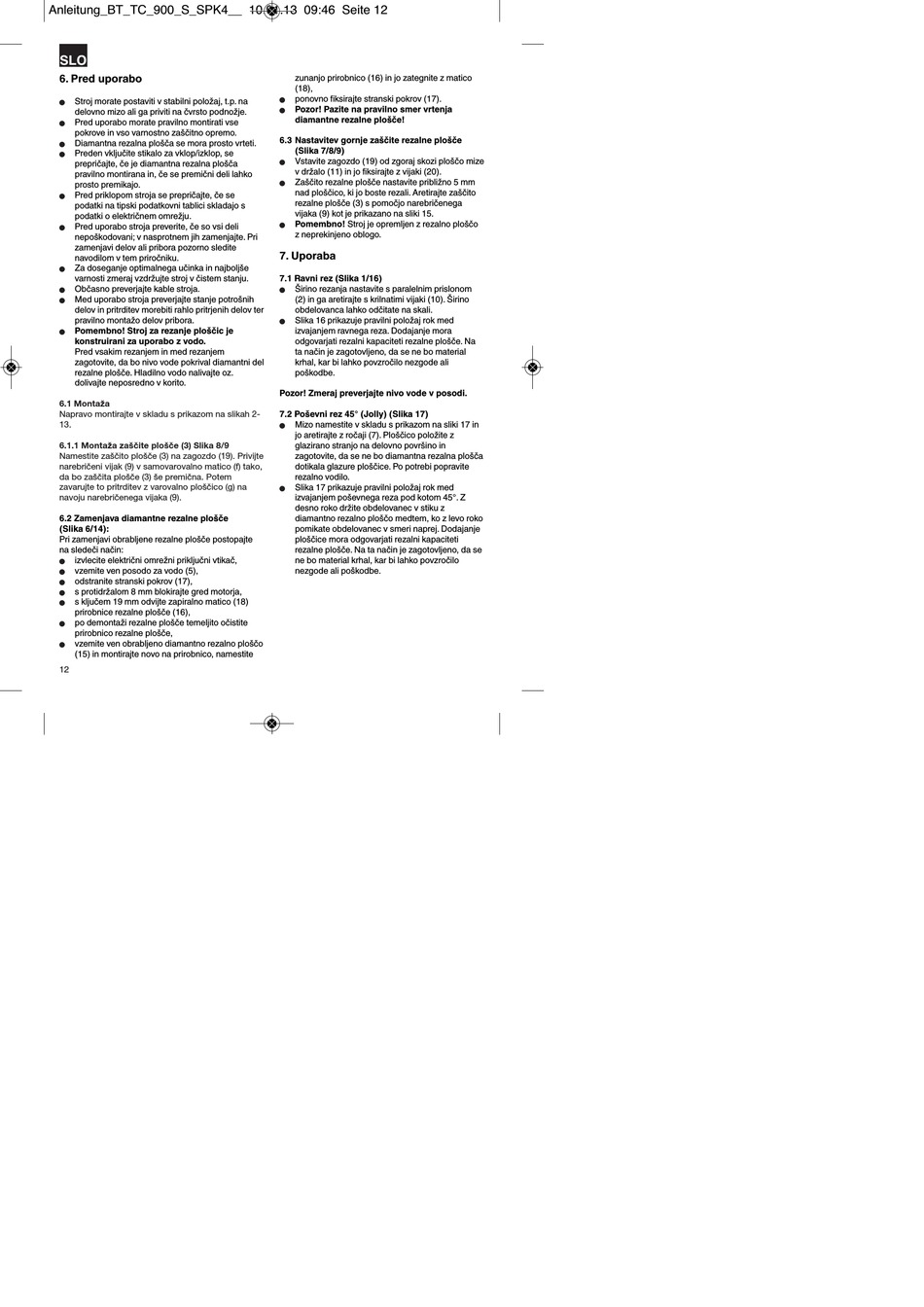

SLO

6. Pred uporabo

Stroj morate postaviti v stabilni položaj, t.p. na
n
delovno mizo ali ga priviti na čvrsto podnožje.
Pred uporabo morate pravilno montirati vse
n
pokrove in vso varnostno zaščitno opremo.
Diamantna rezalna plošča se mora prosto vrteti.
n
Preden vključite stikalo za vklop/izklop, se
n
prepričajte, če je diamantna rezalna plošča
pravilno montirana in, če se premični deli lahko
prosto premikajo.
Pred priklopom stroja se prepričajte, če se
n
podatki na tipski podatkovni tablici skladajo s
podatki o električnem omrežju.
Pred uporabo stroja preverite, če so vsi deli
n
nepoškodovani; v nasprotnem jih zamenjajte. Pri
zamenjavi delov ali pribora pozorno sledite
navodilom v tem priročniku.
Za doseganje optimalnega učinka in najboljše
n
varnosti zmeraj vzdržujte stroj v čistem stanju.
Občasno preverjajte kable stroja.
n
Med uporabo stroja preverjajte stanje potrošnih
n
delov in pritrditev morebiti rahlo pritrjenih delov ter
pravilno montažo delov pribora.
Pomembno! Stroj za rezanje ploščic je
n
konstruirani za uporabo z vodo.
Pred vsakim rezanjem in med rezanjem
zagotovite, da bo nivo vode pokrival diamantni del
rezalne plošče. Hladilno vodo nalivajte oz.
dolivajte neposredno v korito.
6.1 Montaža
Napravo montirajte v skladu s prikazom na slikah 2-
13.
6.1.1 Montaža zaščite plošče (3) Slika 8/9
Namestite zaščito plošče (3) na zagozdo (19). Privijte
narebričeni vijak (9) v samovarovalno matico (f) tako,
da bo zaščita plošče (3) še premična. Potem
zavarujte to pritrditev z varovalno ploščico (g) na
navoju narebričenega vijaka (9).
6.2 Zamenjava diamantne rezalne plošče
(Slika 6/14):
Pri zamenjavi obrabljene rezalne plošče postopajte
na sledeči način:
izvlecite električni omrežni priključni vtikač,
n
vzemite ven posodo za vodo (5),
n
odstranite stranski pokrov (17),
n
s protidržalom 8 mm blokirajte gred motorja,
n
s ključem 19 mm odvijte zapiralno matico (18)
n
prirobnice rezalne plošče (16),
po demontaži rezalne plošče temeljito očistite
n
prirobnico rezalne plošče,
vzemite ven obrabljeno diamantno rezalno ploščo
n
(15) in montirajte novo na prirobnico, namestite
12
zunanjo prirobnico (16) in jo zategnite z matico
(18),
ponovno fiksirajte stranski pokrov (17).
n
Pozor! Pazite na pravilno smer vrtenja
n
diamantne rezalne plošče!
6.3 Nastavitev gornje zaščite rezalne plošče
(Slika 7/8/9)
Vstavite zagozdo (19) od zgoraj skozi ploščo mize
n
v držalo (11) in jo fiksirajte z vijaki (20).
Zaščito rezalne plošče nastavite približno 5 mm
n
nad ploščico, ki jo boste rezali. Aretirajte zaščito
rezalne plošče (3) s pomočjo narebričenega
vijaka (9) kot je prikazano na sliki 15.
Pomembno! Stroj je opremljen z rezalno ploščo
n
z neprekinjeno oblogo.
7. Uporaba
7.1 Ravni rez (Slika 1/16)
Širino rezanja nastavite s paralelnim prislonom
n
(2) in ga aretirajte s krilnatimi vijaki (10). Širino
obdelovanca lahko odčitate na skali.
Slika 16 prikazuje pravilni položaj rok med
n
izvajanjem ravnega reza. Dodajanje mora
odgovarjati rezalni kapaciteti rezalne plošče. Na
ta način je zagotovljeno, da se ne bo material
krhal, kar bi lahko povzročilo nezgode ali
poškodbe.
Pozor! Zmeraj preverjajte nivo vode v posodi.
7.2 Poševni rez 45° (Jolly) (Slika 17)
Mizo namestite v skladu s prikazom na sliki 17 in
n
jo aretirajte z ročaji (7). Ploščico položite z
glazirano stranjo na delovno površino in
zagotovite, da se ne bo diamantna rezalna plošča
dotikala glazure ploščice. Po potrebi popravite
rezalno vodilo.
Slika 17 prikazuje pravilni položaj rok med
n
izvajanjem poševnega reza pod kotom 45°. Z
desno roko držite obdelovanec v stiku z
diamantno rezalno ploščo medtem, ko z levo roko
pomikate obdelovanec v smeri naprej. Dodajanje
ploščice mora odgovarjati rezalni kapaciteti
rezalne plošče. Na ta način je zagotovljeno, da se
ne bo material krhal, kar bi lahko povzročilo
nezgode ali poškodbe.
