Montage
26
Für Anwendungen mit Wärmeisolation werden folgende Geräteausführungen empfohlen:
• Ausführung mit Halsverlängerung für Isolation:
Bestellmerkmal "Sensoroption", Option CG mit einer Halsrohrlänge von
105 mm (4,13 in).
• Erweiterte Temperaturausführung:
Bestellmerkmal "Messrohr Material", Option SD, SE, SF oder TH mit einer Halsrohrlänge
von 105 mm (4,13 in).
• Hochtemperaturausführung:
Bestellmerkmal "Messrohr Material", Option TT oder TU mit einer Halsrohrlänge von
142 mm (5,59 in).
HINWEIS
Überhitzung der Messelektronik durch Wärmeisolierung!
‣
Empfohlene Einbaulage: Horizontale Einbaulage, Anschlussgehäuse des Messaufneh-
mers nach unten gerichtet.
‣
Das Anschlussgehäuse des Messaufnehmers nicht mit isolieren.
‣
Maximal zulässige Temperatur am unteren Ende des Anschlussgehäuse des Messauf-
nehmers: 80 °C (176 °F)
‣
Wärmeisolation mit freiem Halsrohr: Die Isolation um das Halsrohr wird ausgespart.
Wir empfehlen das Halsrohr nicht zu isolieren um eine optimale Wärmeabfuhr zu
gewährleisten.

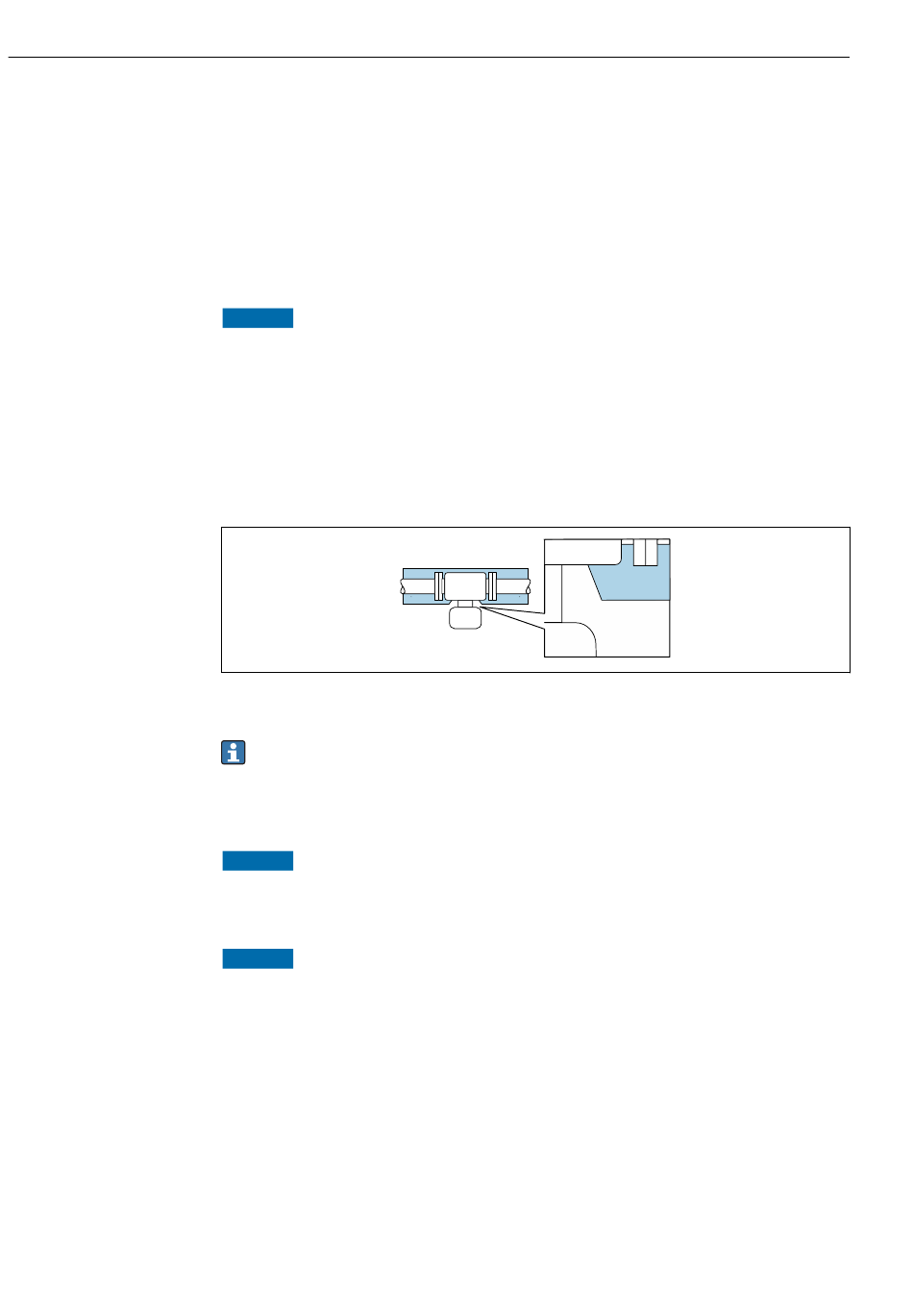

 8 Wärmeisolation mit freiem Halsrohr
Tieftemperaturausführung: Eine Isolation des Anschlussgehäuse des Messaufneh-
mers ist grundsätzlich nicht notwendig. Im Falle einer Isolation gelten die gleichen
Regeln wie bei einer Wärmeisolation.

Beheizung

HINWEIS
Überhitzung der Messelektronik durch zu hohe Umgebungstemperatur!
‣
Maximal zulässige Umgebungstemperatur für den Umformer einhalten.
‣
Je nach Messstofftemperatur Anforderungen an die Einbaulage beachten.
HINWEIS
Gefahr der Überhitzung bei Beheizung
‣
Sicherstellen, dass die Temperatur am unteren Ende des Umformergehäuses nicht
höher ist als 80 °C (176 °F).
‣
Gewährleisten, dass am Umformerhals eine genügend grosse Konvektion vorhanden
ist.
‣
Sicherstellen, dass eine genügend große Oberfläche der Gehäusestütze frei bleibt. Der
nicht abgedeckte Teil dient der Wärmeabfuhr und schützt die Messelektronik vor Über-
hitzung und Unterkühlung.
Proline Promass F 500 EtherNet/IP
Endress+Hauser
A0034391
