Bedienungsanleitung für den Netzwerkbetrieb
DLP
™
■
Dieses Handbuch erläutert den Betrieb des Projektors im Netzwerk.
Für andere Informationen als zum Netzwerkbetrieb, wie zum Beispiel Gebrauch, Kontrolle
und Austausch von Bauteilen, siehe in "Bedienungsanleitung - Funktionsanleitung".
M1010AK0 -FJ
Bedienungsanleitung
-basierter Projektor
Gewerbliche Nutzung

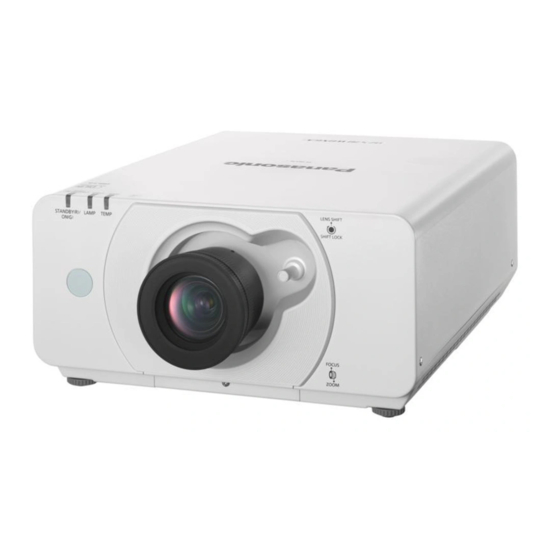

PT-DZ570E
Modell Nr.
PT-DW530E
Modell Nr.
PT-DX500E
Modell Nr.
TQBJ0353(G)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic PT-DZ570E
Inhaltszusammenfassung für Panasonic PT-DZ570E
- Seite 1 Bedienungsanleitung Bedienungsanleitung für den Netzwerkbetrieb -basierter Projektor Gewerbliche Nutzung ™ PT-DZ570E Modell Nr. PT-DW530E Modell Nr. PT-DX500E Modell Nr. ■ Dieses Handbuch erläutert den Betrieb des Projektors im Netzwerk. Für andere Informationen als zum Netzwerkbetrieb, wie zum Beispiel Gebrauch, Kontrolle und Austausch von Bauteilen, siehe in “Bedienungsanleitung - Funktionsanleitung”.
-
Seite 2: Inhaltsverzeichnis
Inhalt Aufforderung zum Datenschutz · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·3 Was Sie machen können ·... -
Seite 3: Aufforderung Zum Datenschutz
・ Panasonic Corporation und zugehörige Unternehmen fordern Kunden grundsätzlich nie direkt zur Mitteilung ihres Passworts auf. Bitte teilen Sie Ihr Passwort selbst dann nicht mit, wenn Sie von Dritten, die sich als Panasonic Corporation, ausgeben, direkt dazu aufgefordert werden. ・... -
Seite 4: Was Sie Machen Können
Was Sie machen können ＜WEB-Kontrolle＞ （Siehe Seite 22） Wenn Sie den Web-Browser verwenden, sind folgende Vorgänge möglich. ・ Einstellen und Anpassen des Projektors ・ Anzeigen des Projektorstatus ・ Einstellung für die Nachrichtenübertragung ＜PJLink＞ （Siehe Seite 36） Kompatibel mit PJLink Klasse 1. Wenn Sie das PJLink-Protokoll verwenden, können folgende Vorgänge am Computer ausgeführt werden: ・... -
Seite 5: Hinweise Zum Gebrauch Der Funkverbindung
Hinweise zum Gebrauch der Funkverbindung Die Funkverbindungs-Funktion des Projektors arbeitet mit HF-Wellen auf dem 2,4- GHz-Band. Keine Genehmigung zum Betrieb einer Funkstation ist erforderlich, aber die folgenden Hinweise sind unbedingt sorgfältig zu beachten, bevor die Funkkarte in Betrieb genommen wird. Das separate erhältliche Wireless-Modul (Artikelnummer: ET-WM200E) muss montiert werden, wenn die Funktion Wireless LAN mit dem Projektor benutzt wird. - Seite 6 Hinweise zum Gebrauch der Funkverbindung (Fortsetzung) ■ Verdrahtetes LAN Verwenden Sie ein gerades oder gekreuztes LAN-Kabel, das mit der Kategorie 5 oder höher kompatibel ist. : Ob Sie ein gerades oder gekreuztes Kabel oder beide Kabeltypen verwenden können, hängt von der Systemkonfiguration ab.
-
Seite 7: Überprüfen Sie Ihren Pc
Überprüfen Sie Ihren PC Erforderliche Betriebsumgebung eines zur Verbindung vorgesehenen PC ・ Überprüfen Sie zunächst Ihren Computer um herauszufinden, ob ein verdrahtetes Netzwerk oder eine Wireless -Funktion integriert ist. „Glossar“ ( Siehe Seite 39-40) ・ Bitte überprüfen Sie unbedingt die folgenden Einstellungen, bevor Sie eine Verbindung zwischen Projektor und PC herstellen. ・ Die Funktionsfähigkeit kann nicht für alle Funk-LAN-Adapter und integrierten Funk-LAN-Adapter garantiert werden. -
Seite 8: Netzwerk-Menü
NETZWERK-Menü ■ PROJEKTORNAME→ Siehe Seite 10 Sie können den Namen des Projektors ändern. ■ KABEL-NETZWERK→ Siehe Seite 11 Sie können die detaillierten Einstellungen für das verdrahtete LAN konfigurieren. ■ KABELLOSES NETZWERK → Siehe Seite 12 Sie können ein kabelloses Netzwerk einstellen. ■ NETZWERKSTEUERUNG→ Siehe Seite 16 Legt die Methode der Netzwerksteuerung fest. ■... -
Seite 9: Anzeigen Des Netzwerkmenü
NETZWERK-Menü (Fortsetzung) Wenn die Standardeinstellungen beim Herstellen einer Verbindung zwischen einem PC und einem Projektor nicht verwendet werden sollen, gehen Sie wie nachstehend beschrieben vor, um das Menü anzuzeigen, in dem die Standardeinstellungen geändert werden können. Anzeigen des NETZWERKmenü Drücken Sie die Taste <MENU> am Projektor. Daraufhin erscheint das Hauptmenü... -
Seite 10: Projektorname
NETZWERK-Menü (Fortsetzung) PROJEKTORNAME Sie können den Namen des Projektors ändern, der im Netzwerk angezeigt wird. Wählen Sie [PROJEKTORNAME] im NETZWERK-Menü NETZWERK PROJEKTORNAME NAME1234 und drücken Sie die Taste <ENTER>. KABEL-NETZWERK KABELLOSES NETZWERK USER1 NETZWERKSTEUERUNG NETZWERK PASSWORT NETZWERK PASSWORT ÄNDERN LIVE MODE UNTERBRECHUNG COMPUTER-SUCHE MULTI-LIVE NETZWERK STATUS... -
Seite 11: Kabel-Netzwerk
NETZWERK-Menü (Fortsetzung) KABEL-NETZWERK Sie können die detaillierten Einstellungen für das verdrahtete LAN konfigurieren. Wählen Sie mit ▲ ▼ die Option [KABEL-NETZWERK] aus, und drücken Sie auf die Taste <ENTER>. Der Bildschirm [KABEL-NETZWERK] wird angezeigt. NETZWERK PROJEKTORNAME NAME1234 KABEL-NETZWERK KABELLOSES NETZWERK USER1 NETZWERKSTEUERUNG NETZWERK PASSWORT NETZWERK PASSWORT ÄNDERN LIVE MODE UNTERBRECHUNG COMPUTER-SUCHE MULTI-LIVE NETZWERK STATUS... -
Seite 12: Kabelloses Netzwerk
NETZWERK-Menü (Fortsetzung) KABELLOSES NETZWERK Sie können ein kabelloses Netzwerk einstellen. Wenn das kabellose Modul (ET-WM200E) angebracht ist, können Sie die Einstellungen verändern. Einstellen der Netzwerknummer Wählen Sie im Netzwerkmenü die Option [KABELLOSES NETZWERK] mit den Tasten ▲ ▼. Wählen Sie die Nummer des Netzwerks, zu dem die Verbindung hergestellt werden soll, mit den Tasten ◄►... - Seite 13 Ein verdrahtletes LAN und ein Funk-LAN können nicht innerhalb des gleichen Segments verwendet werden. Wählen Sie [WEITER] auf dem Bildschirm [KABELLOSES NETZWERK] (1/2), um zum Konfigurationsbildschirm [KABELLOSES NETZWERK] umzuschalten (2/2). Nehmen Sie die Einstellungen im Zusammenhang mit der Funk-LAN-Verbindung zwischen dem Projektor und dem Netzwerk vor. Wählen Sie [NEIN] an Stelle von [WEITER], um die Änderung der Konfiguration abzubrechen. KABELLOSES NETZWERK SSID Panasonic Projector MODUS AD HOC BESTÄTIGUNG OFFEN DATENVERSCHLÜSSELUNG NONE KANAL ZURÜCK...
- Seite 14 NETZWERK-Menü (Fortsetzung) ● ：Dient zur Einstellung der von dem Netzwerk, zu dem die Verbindung hergestellt BESTÄTIGUNG werden soll, verwendeten Benutzerbeglaubigungs-Methode. ：Aktivieren Sie dieses Kontrollkästchen, wenn eine Verbindung im Modus [AD OFFEN HOC] hergestellt werden soll, oder wenn OpenSystem (offenes System) als Zugriffspunkt-Beglaubigungsmethode verwendet wird.
- Seite 15 Sie die Schritte unter „KABELLOSES NETZWERK (Siehe Seite 12)“ ausgeführt haben — wenden Sie sich an den Hersteller des Zugriffspunktes. ■ Standard-Netzwerkeinstellungen [USER1] - [USER3] Vor der Auslieferung des Projektors aus dem Herstellerwerk werden die folgenden Funk-LAN-Einstellungen für [USER1] bis [USER3] vorgenommen. SSID Panasonic Projector DHCP IP ADRESSE 192.168.11.100 SUBNET-MASKE 255.255.255.0 STANDARDGATEWAY 192.168.11.1...
-
Seite 16: Netzwerksteuerung
NETZWERK-Menü (Fortsetzung) NETZWERKSTEUERUNG Richten Sie diese Option ein, wenn Sie den Projektor mit einem über Netzwerk verbundenen Computer steuern wollen. Wählen Sie mit ▲ ▼ die Option [NETZWERKSTEUERUNG] aus, und drücken Sie auf die Taste <ENTER>. Der Bildschirm [NETZWERKSTEUERUNG] wird angezeigt. NETZWERK PROJEKTORNAME NAME1234... -
Seite 17: Netzwerk Passwort
NETZWERK-Menü (Fortsetzung) NETZWERK PASSWORT Verwenden Sie diese Option, wenn Sie die Verbindung durch das Einrichten eines Kennworts zum Aufbau der Verbindung mit dem Projektor über Wireless Manager Mobile Edition 5.5. beschränken möchten. Richten Sie [EIN] ein, wenn Sie eine Kennwortabfrage beim Erstellen der Verbindung zum Netzwerk durchführen möchten (Werkseinstellung: [AUS]). -
Seite 18: Live Mode Unterbrechung
NETZWERK-Menü (Fortsetzung) LIVE MODE UNTERBRECHUNG Richten Sie diese Option auf [EIN] ein, wenn sich ein anderer Anwender im Live-Modus zuschalten können soll, während Sie im Live-Modus (Senden von Bildschirmanzeigen) mit dem Wireless Manager Mobile Edition 5.5. arbeiten. Siehe in der Gebrauchsanweisung zum Wireless Manager Mobile Edition 5.5 für Details. Wählen Sie im Menü... -
Seite 19: Netzwerk Status
NETZWERK-Menü (Fortsetzung) NETZWERK STATUS Zeigt den derzeitigen Status des Netzwerks an. Wählen Sie mit ▲ ▼ im Netzwerkmenü [NETZWERK STATUS], und drücken Sie die Taste <ENTER>. Schalten Sie zwischen dem Bildschirm des Wired LAN und dem des Wireless LAN mit den Tasten ◄► um. NETZWERK PROJEKTORNAME NAME1234 KABEL-NETZWERK KABELLOSES NETZWERK USER1 NETZWERKSTEUERUNG NETZWERK PASSWORT NETZWERK PASSWORT ÄNDERN LIVE MODE UNTERBRECHUNG COMPUTER-SUCHE MULTI-LIVE... -
Seite 20: Verbindung Über Das Verdrahtete Lan
Als SSID kann nicht „any“ oder „ANY“ (beliebig) eingestellt werden. ・ Die folgenden Einstellungen werden vor dem Projektorversand vom Werk eingestellt. DHCP IP ADRESSE 192.168.11.100 SUBNET-MASKE 255.255.255.0 STANDARDGATEWAY 192.168.11.1 SSID Panasonic Projector MODUS AD HOC BESTÄTIGUNG OFFEN DATENVERSCHLÜSSELUNG NONE KANAL... -
Seite 21: Bedienungsvorgänge Am Pc
Sie das Wireless-Netzwerk in der Einstellung [SSID] mit dem Projektor und klicken Sie auf [Connect Weist der Projektor die Werkseinstellung auf, dann ist [SSID] der [Panasonic Projector]. Die Bezeichnungen beziehen sich auf Windows XP. Unter Windows Vista/Windows 7 lautet der Vorgang [Start]→[Connect To]. -
Seite 22: Verwendung Eines Web-Browsers
Geben Sie den „User name“ und das „Password“ ein. Für den Benutzernamen sind werkseitig user1 (Benutzerrechte) oder admin1 (Administratorrechte) als Standardeinstellung festgelegt und panasonic (in Kleinbuchstaben) für das Passwort. Drücken Sie [OK] , um die Seite mit dem Status des Projektors anzuzeigen. -
Seite 23: Seite Für Status Des Projektors
Verwendung eines Web-Browsers (Fortsetzung) Seite für Status des Projektors Klicken Sie auf [Status] und dann auf [Projector status], um die Statusinformationen anzuzeigen. Auf dieser Seite wird der Projektorstatus für die unten aufgeführten Optionen angezeigt. Zeigt die Art des Projektors an. Zeigt die Lampen-Umgebungstemperatur Zeigt die Firmware-Version des Projektors an. - Seite 24 Verwendung eines Web-Browsers (Fortsetzung) Fehlerinformationsseite Klicken Sie bei Anzeige von [Error (Details)] im Display der Spalte mit Informationen zur Eigendiagnose im Bildschirm [Projector Information] auf den Bildschirmbereich, um die Fehlerdetails anzuzeigen. ・ Abhängig von der Art des Fehlers wird der Projektor zu seinem eigenen Schutz ggf. in den Bereitschaftsmodus geschaltet.
-
Seite 25: Seite Für Zugriffsfehlermeldungen
Verwendung eines Web-Browsers (Fortsetzung) Seite Netzwerkstatus Zeigt die aktuellen Konfigurationsdaten des Netzwerks an. Zeigt die Konfigurationsdetails des Wireless LAN an. Wenn das kabellose Modul (ET-WM200E) angebracht ist, können Sie die Einstellungen verändern. Zeigt die Konfigurationdetails des Wired LAN an. Seite für Zugriffsfehlermeldungen Zeigt die Fehlermeldung des WEB-Server an, wie einen Zugriff auf eine nicht vorhandene Seite oder den Zugriff mit einem ungültigen Benutzernamen oder Kennwort. - Seite 26 Verwendung eines Web-Browsers (Fortsetzung) Seite „Basic control“ Um von einer anderen Seite hierher zu gelangen, klicken Sie auf [Projector control], dann auf [Basic control]. Register für Seitenwahl Schaltfläche für Einrichtung im Detail Klicken Sie auf diese, um Seiten zu wechseln. Klicken Sie auf diese Option, um die Seite für Zeigt den Bildschirmanzeigestatus an.
-
Seite 27: Seite Zur Anzeige Der Detaileinstellungen
Verwendung eines Web-Browsers (Fortsetzung) Seite zur Anzeige der Detaileinstellungen Klicken Sie auf [Projector control] und dann auf [Detail control], um die Detaileinstellungen anzuzeigen. Mit diesen Schaltflächen bedienen Sie Mit dieser Schaltfläche wird die Beschreibung den Projektor; die Beschreibung der der Bildschirmanzeige auf der rechten Seite Bildschirmanzeige auf der rechten Seite aktualisiert. - Seite 28 Verwendung eines Web-Browsers (Fortsetzung) Passwort Ändern-Seite Klicken Sie auf [Change password]. Administrator Benutzer ■ Administratormodus Account Aktuelles Benutzername-Eingabefeld Aktuelles Passwort-Eingabefeld Neues Benutzername-Eingabefeld Neues Passwort-Eingabefeld Neues Passwort-Eingabefeld (zur Bestätigung erneut eingeben) Taste für die Ausführung der Passwort-Änderung ■ Benutzer-Account Account Neues Benutzername-Eingabefeld Neues Passwort-Eingabefeld Neues Passwort-Eingabefeld (zur Bestätigung erneut eingeben)
-
Seite 29: Seite Zur Netzwerkkonfiguration
Verwendung eines Web-Browsers (Fortsetzung) Seite zur Netzwerkkonfiguration Detaillierte Netzwerkeinstellungen können am Projektor vorgenommen werden, wenn die Verbindung ohne Administrator-Berechtigung oder über einen Zugriffspunkt hergestellt wird (Infrastruktur-Modus). ■ LAN-Einstellungen Klicken Sie in dem Menü auf [Detailed set up](Detaileinstellungen). Wählen Sie die zu ändernden Einträge aus, und klicken Sie auf [Next] (Weiter). - Seite 30 Verwendung eines Web-Browsers (Fortsetzung) ■ So machen Sie die Einstellungen wirksam (Nur für Wireless LAN) Wählen Sie im Netzwerkmenü des Projektors die Option [KABELLOSES NETZWERK], und wählen Sie mit den Tasten ◄► die Netzwerkkonfiguration dieser Seite aus. ・ Wichtige Video-/Audiodaten werden geschützt, da für alle Netzwerknummern im Voraus eine AES- Verschlüsselung erfolgt–...
-
Seite 31: Seite Zur Einstellung Der Uhrzeit
Verwendung eines Web-Browsers (Fortsetzung) Seite zur Einstellung der Uhrzeit Klicken Sie auf [Detailed set up] und dann auf [Adjust clock], um die Seite zur Einstellung der Uhrzeit anzuzeigen. Auswahl der Zeitzone Bei der automatischen Einstellung von Datum und Zeit geben Schaltfläche zur Aktualisierung der Sie die IP-Adresse oder den Namen des NTP-Servers ein. -
Seite 32: E-Mail-Einrichtungsseite
Verwendung eines Web-Browsers (Fortsetzung) E-Mail-Einrichtungsseite Wenn am Projektor ein Problem auftritt oder wenn die Verwendungsdauer der Lampe eine bestimmte Zeit überschreitet, kann eine E-Mail an eine oder zwei angegebene E-Mail-Adressen verschickt werden. Klicken Sie auf [Detailed set up] und dann [E-mail set up], um die Seite zur Einrichtung der E-Mail zu aktivieren. - Seite 33 Verwendung eines Web-Browsers (Fortsetzung) E-Mail-Einrichtungsseite (Fortsetzung) Aktivieren Sie diese Kontrollkästchen, wenn E-Mails regelmäßig an die E-Mail-Adresse gesendet werden sollen. Die E-Mails werden an den angegebenen Tagen zur angegebenen Uhrzeit versendet. Geben Sie die zweite E-Mail-Adresse ein, wenn zwei E-Mail-Adressen verwendet werden sollen. Lassen Sie das Feld leer, wenn die zweite E-Mail-Adresse nicht verwendet wird.
-
Seite 34: Seite Für Einrichtung Der Authentifizierung
Verwendung eines Web-Browsers (Fortsetzung) E-Mail-Einrichtungsseite (Fortsetzung) Aktivieren Sie diese Kontrollkästchen, wenn E-Mails regelmäßig an die zweite E-Mail- Adresse gesendet werden sollen. Die E-Mails werden an den angegebenen Tagen zur angegebenen Uhrzeit versendet. Schaltfläche zur Speicherung der Einstellungen Seite für Einrichtung der Authentifizierung Wenn zum Versand von E-Mails die POP-Authentifizierung notwendig ist, können Sie den POP-Server auf dieser Seite einrichten. Klicken Sie auf [Detailed set up] und dann auf [Authentication set up], um die Einrichtungsseite für den POPServer anzuzeigen. - Seite 35 Verwendung eines Web-Browsers (Fortsetzung) Inhalt der versendeten E-Mails ■ Wenn die E-Mail-Einrichtung abgeschlossen wurde, werden E-Mails mit folgendem Inhalt versendet. ■ Wenn ein Fehler auftritt, wird folgende E-Mail versendet.
-
Seite 36: Pjlink Protokoll
“11 12 21 22 31 32 51” Der unter [PROJEKTORNAME] im Menü [NETZWERK] festgelegte NAME ? Abfrage des Projektornamens Name. INF1 ? Abfrage des Herstellernamens Gibt „Panasonic“ zurück. Abfrage der INF2 ? Gibt „DZ570E“, „DX500E“ oder „DW530E“ is an. Modellbezeichnung Gibt weitere Informationen, beispielsweise die Versionsnummer... -
Seite 37: Steuerbefehle Via Lan
Algorithmus benutzen. “xxxxxx:yyyyy:zzzzzzzz” xxxxxx : Administratorrechte Benutzername für WEBSTEUERUNG (Standardbenutzername ist „admin1“) yyyyy : Passwort vom obengenannten Administratorrechte-Benutzer (Standardpasswort ist „panasonic“) zzzzzzzz : 8-Byte Zufallszahl, die in Schritt 2 erhalten wurde) Befehl-Übertragungverfahren Führen Sie die Übertragung aus, indem Sie das folgende Befehlsformat benutzen. -
Seite 38: Wenn Web-Steuerung Administratorrechte-Passwort Kein Eingestellt Ist
Steuerbefehle via LAN (Fortsetzung) Wenn WEB-Steuerung Administratorrechte-Passwort kein eingestellt ist (kein Sicherheitsmodus) Verbindungstechnik Erhalten Sie eine IP-Adresse und Portnummer (Ausgangswert = 1024) des Projektors und fragen Sie einen Anschluss an den Projektor an. Sie können sowohl die IP-Adresse, als auch die Portnummer aus dem Menübildschirm des Projektors erhalten. IP-Adresse : Erhalten Sie aus dem HAUPTMENÜ → [NETZWERK] → [NETZWERK STATUS] Port Nr. -
Seite 39: Glossar
Glossar Posten Beschreibung Seite AD HOC In diesem Modus erfolgt die Kommunikation zwischen den PCs direkt anstatt über Zugriffspunkte. Dabei handelt es sich um Standard-Verschlüsselungsmethoden der nächsten Generation, die von der Regierung der Vereinigten Staaten aufgestellt wurden, wobei die Auswahl vom National Institute of Standards and Technology (NIST) getroffen wird. -
Seite 40: Zugriffspunkt
Unbefugte Benutzung oder Vermehrung eines Teils oder aller Teile dieser Anleitung sind streng verboten. ・ Panasonic ist für keine Effekte haftbar, die aus dieser Anleitung resultieren. ・ Panasonic behält sich das Recht vor, um den Inhalt dieser Anleitung ohne Ankündigung zu ändern. Web Site : http://panasonic.net/avc/projector/ © Panasonic Corporation 2010...
