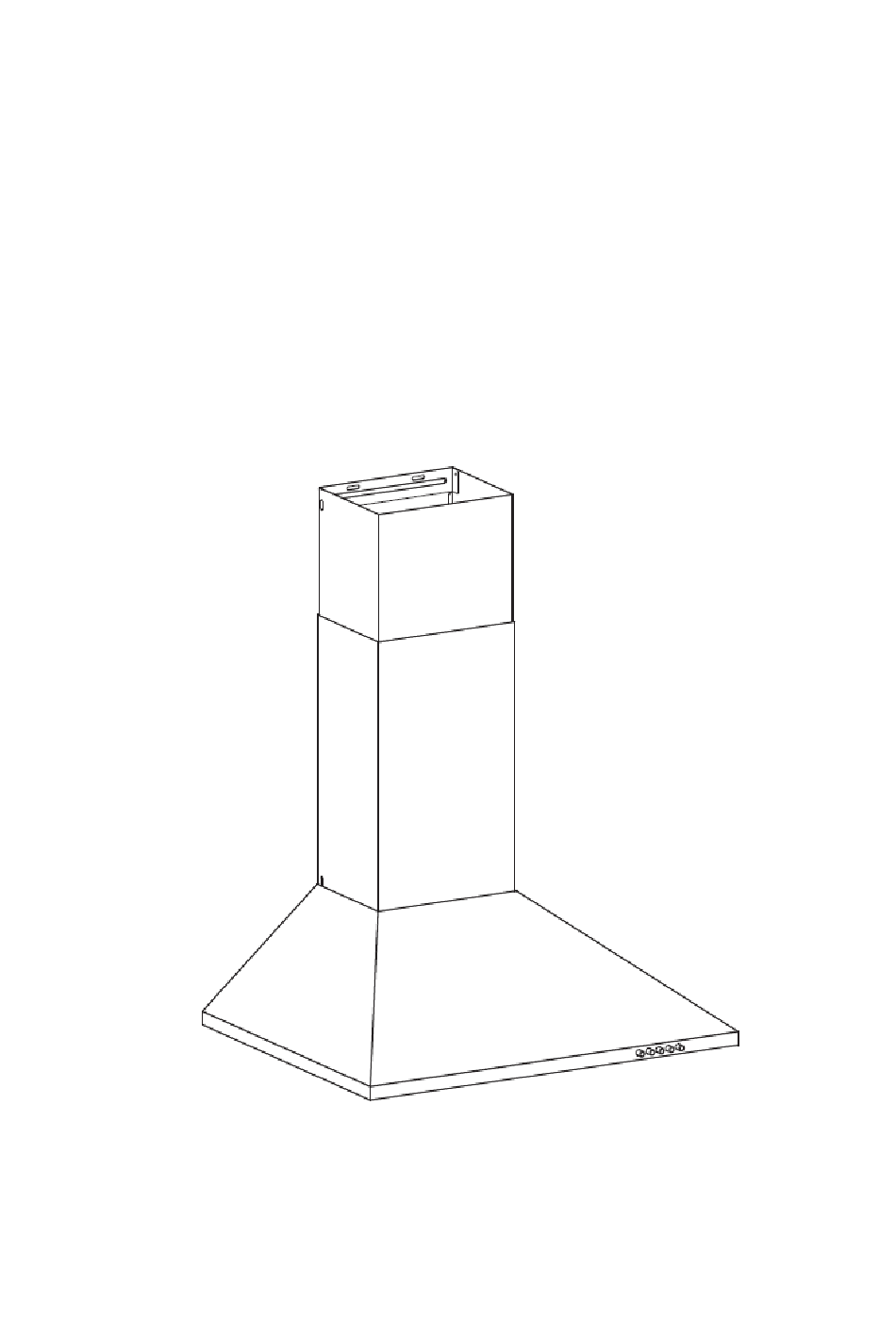

- Seite 1 CCE116/1X DE CCE119/1X DE Cooker Hood Instruction Manual...
- Seite 2 Content 1…………………………………..………………………………Safety instructions 2…………………………………..………………………………Installation 3…………………………………..………………………………Start using your cooker hood 4…………………………………..………………………………Troubleshooting 5…………………………………..………………………………Maintenance and cleaning 6…………………………………..………………………………Environment protection...
-
Seite 3: Safety Instructions
SAFETY INSTRUCTIONS his manual explains the proper installation and use of your cooker hood, please read it carefully before using even if you are familiar with the product. The manual should be kept in a safe place for future reference. of a range hood or other cooking fume Never to do: extractor, the operation of open flued... - Seite 4 Always to do: Always to do: ● ● lways put lids on pots and pans aution: The appliance and its when cooking on a gas cooker. accessible parts can become hot during operation. Be careful to avoid ● hen in extraction mode, air in the touching the heating elements.
- Seite 5 INSTALLATION (VENT OUTSIDE) MOUNTING OF THE V-FLAP If the cooker hood does not have an assembled V-flap 1, you should mount the half- parts to its body.The images only show an example of how to mount the V-flap, because the outlet may vary according to different models and configurations. To mount the V-flap 1 you should: •...
- Seite 6 3. Drill 5 φ8mm holes on a suitable place to accommodate the hook and inside chimney bracket once the installation height is fixed, and keep it in line. The fixed position of the inside chimney bracket is the highest place of the inside chimney. See pic 2.
- Seite 7 7. Hang the appliance onto the hook and fix the appliance by the 2pcs safety screws (4mm x 30mm). The two safety vents are positioned on the back housing, with diameter of 6mm.See pic 5. 8. Adjust the height of the inside chimney to the position of the inside chimney bracket and fix on it by screw.See pic 6.
- Seite 8 person. •Do not connect the ducting system of the hood to any existing ventilation system which is being used for any other appliance ,such as warmer tube, gas tube , hot wind tube. •The angle of the bend of the expansion pipe should not be less than 120º; you must direct the pipe horizontally, or, alternatively, the pipe should go up from the initial point and should be led to an outer wall.
-
Seite 9: Possible Cause
TROUBLESHOOTING Fault Possible Cause Solution Fan switch turned off Select a fan switch position. Light on, but motor Fan switch failed Contact service center. does not work Motor failed Contact service center. House fuses blown Reset/Replace fuses. Light does not work, motor does Power cord loose or Refit cord to power outlet. - Seite 10 STAINLESS STEEL The stainless steel must be cleaned regularly (e.g.weekly) to ensure a long life expectancy.Dry with a clean soft cloth. A specialized stainless steel cleaning fluid may be used. NOTE: Ensure that wiping is done along with the grain of the stainless steel to prevent any unsightly crisscross scratching patterns from appearing.
-
Seite 11: Carbon Filter
CARBON FILTER Activated carbon filter can be used to trap odors. Normally the activated carbon filter should be changed every three to six months according to your cooking habits. The installation procedure of activated carbon filter is as below: 1. Before installing or replacing the carbon filters, disconnect the mains power to the unit. - Seite 12 Find out the terminal of the light connecting wire and pull it out. See pic 2. Way 1. Use a tool or the hand to press the spring splinter of both sides of LED light to the inside, until the light is pressed out, see pic 3.Then slightly pull the light connecting wire out, see pic 4.
-
Seite 13: Environmental Protection
ENVIRONMENTAL PROTECTION: This appliance is labelled in accordance with European Directive 2012/19/EU on Waste Electrical and Electronic Equipment Regulations 2013 regarding electric and electronic appliances (WEEE). The WEEE contain both polluting substances (that can have a negative effect on the environment) and base elements (that can be reused). - Seite 14 CCE116/1X DE CCE119/1X DE Abzugshaube Bedienungshandbuch...
-
Seite 15: Inhaltsverzeichnis
Inhalt 1 ................. Sicherheitshinweise 2 ................. Installation 3 ................. Inbetriebnahme der Abzugshaube 4 ................. Fehlerbehebung 5 ................. Wartung und Reinigung 6 ................. Umweltschutz... -
Seite 16: Sicherheitshinweise
ICHERHEITSHINWEISE Dieses Handbuch beschreibt die ordnungsgemäße Installation und die Verwendung der Dunstabzugshaube. Lesen Sie die Bedienungsanleitung daher sorgfältig durch, auch wenn Sie das Produkt bereits kennen. Das Handbuch sollte für zukünftige Nachschlagezwecke gut aufbewahrt werden. Was Sie auf keinen Fall Nach der Installation einer Dunstabzugshaube oder eines anderen tun sollten:... - Seite 17 Was Sie immer tun sollten: Was Sie immer tun sollten: Töpfe und Pfannen beim Kochen auf Vorsicht: Das Gerät und zugängliche einem Gasherd immer mit einem Teile können während des Betriebs heiß Deckel schließen. werden. Seien Sie daher vorsichtig, ...
-
Seite 18: Installation (Abluft Nach Draussen) Montage Der V-Klappe
INSTALLATION (ABLUFT NACH DRAUSSEN) MONTAGE DER V-KLAPPE Wenn die V-Klappe „1“ nicht an der Abzugshaube montiert ist, montieren Sie die Hälften am Korpus. Die Abbildungen dienen lediglich der Veranschaulichung der Montage der V-Klappe. Der Auslass kann abhängig vom Modell und der Konfiguration variieren. - Seite 19 75cm 65cm Abb. 1 3. Sobald die Montagehöhe feststeht, bohren Sie an geeigneter Stelle 5 Löcher à φ8mm für die Befestigung der Aufhängung und der Innenabzugshalterung. Die feste Position der Abzughalterung ist der höchste Punkt, an dem der Innenabzug befestigt wird. Siehe Abb. 2 4.
-
Seite 20: Tipps Für Die Montage Der Abzugshaube
Innerer Abzug Abzugshalterung Außen Äußerer Abzug Abb. 4 7. Hängen Sie das Gerät an der Halterung auf, und befestigen Sie es mit den 2 Sicherheitsschrauben (4 mm x 30 mm). Die beiden Sicherheitsventile mit 6- mm- Durchmesser sind an der Gehäuserückseite angebracht. Siehe Abb. 5 Abb. -
Seite 21: Werden Schrauben Nicht Richtig Festgezogen
Sämtliche Installationsarbeiten müssen durch einen Fachmann oder qualifizierten • Elektriker vorgenommen werden. Schließen Sie den Abluftkanal der Dunstabzugshaube nicht an vorhandene • Lüftungssysteme an, die für andere Geräte verwendet werden, beispielsweise Wärmestrahler, Gasheizung, Ventilator. Der Winkel des Verlängerungsrohrs muss mindestens 120 Grad betragen. Das Rohr •... -
Seite 22: Fehlerbehebung
FEHLERBEHEBUNG Fehler Mögliche Ursache Lösung Lüftergeschwindigkeit Ventilator ist ausgeschaltet. auswählen. Licht an, aber Kundendienstzentrum Motor läuft nicht. Lüfterschalter defekt. kontaktieren. Kundendienstzentrum Motor läuft nicht. kontaktieren. Stromsicherung ist Sicherungen wieder durchgebrannt. einschalten/austauschen. Licht und Motor Kabel wieder in die Steckdose funktionieren nicht. Stromkabel ist lose oder nicht stecken. -
Seite 23: Allgemeines
ALLGEMEINES Die Reinigung und Wartung sollte erfolgen, wenn das Gerät abgekühlt ist. Keine Alkali- oder säurehaltigen Mittel (Zitronensaft, Essig usw.) auf der Oberfläche hinterlassen. EDELSTAHL Die Oberfläche aus Edelstahl muss regelmäßig (z. B. wöchentlich) gereinigt werden, damit sie lange hält. Mit einem weichen Tuch abtrocknen. Es kann ein spezieller Edelstahlreiniger verwendet werden. -
Seite 24: Austausch Der Leuchtmittel
KOHLEFILTER Aktivkohlefilter schließen unangenehme Gerüche ein. Normalerweise sollte ein Aktivkohlefilter entsprechend der Kochgewohnheiten alle drei bis sechs Monate gewechselt werden. Den Aktivkohlefilter wie folgt einsetzen: 1. Trennen Sie das Gerät vor dem Beginn von Montagearbeiten oder dem Austausch von Kohlefiltern vom Stromnetz. 2. - Seite 25 Beleuchtungskabel durch eine Klemme befestigt ist, muss diese zuerst demontiert werden). Siehe Abb. 1 Die Verteilerdose hat je nach Modell die Ausführung a oder b. Suchen Sie die Klemme des Lichtanschlusskabels und ziehen Sie es heraus. Siehe Abb. 2 ...
-
Seite 26: Umweltschutz
UMWELTSCHUTZ: Dieses Elektrohaushaltsgerät ist in Einklang mit der EU-Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE, Waste Electrical and Electronic Equipment 2013) gekennzeichnet. Elektro- und Elektronik-Altgeräte enthalten umweltschädigende Substanzen (die ggf. eine negative Auswirkung auf die Umwelt haben) sowie (wiederverwendbare) Grundelemente. Daher ist es wichtig, Elektro- und Elektronik-Altgeräte spezifisch zu entsorgen, um alle schädlichen Substanzen zu entfernen und wiederverwendbare Teile zu recyceln.
