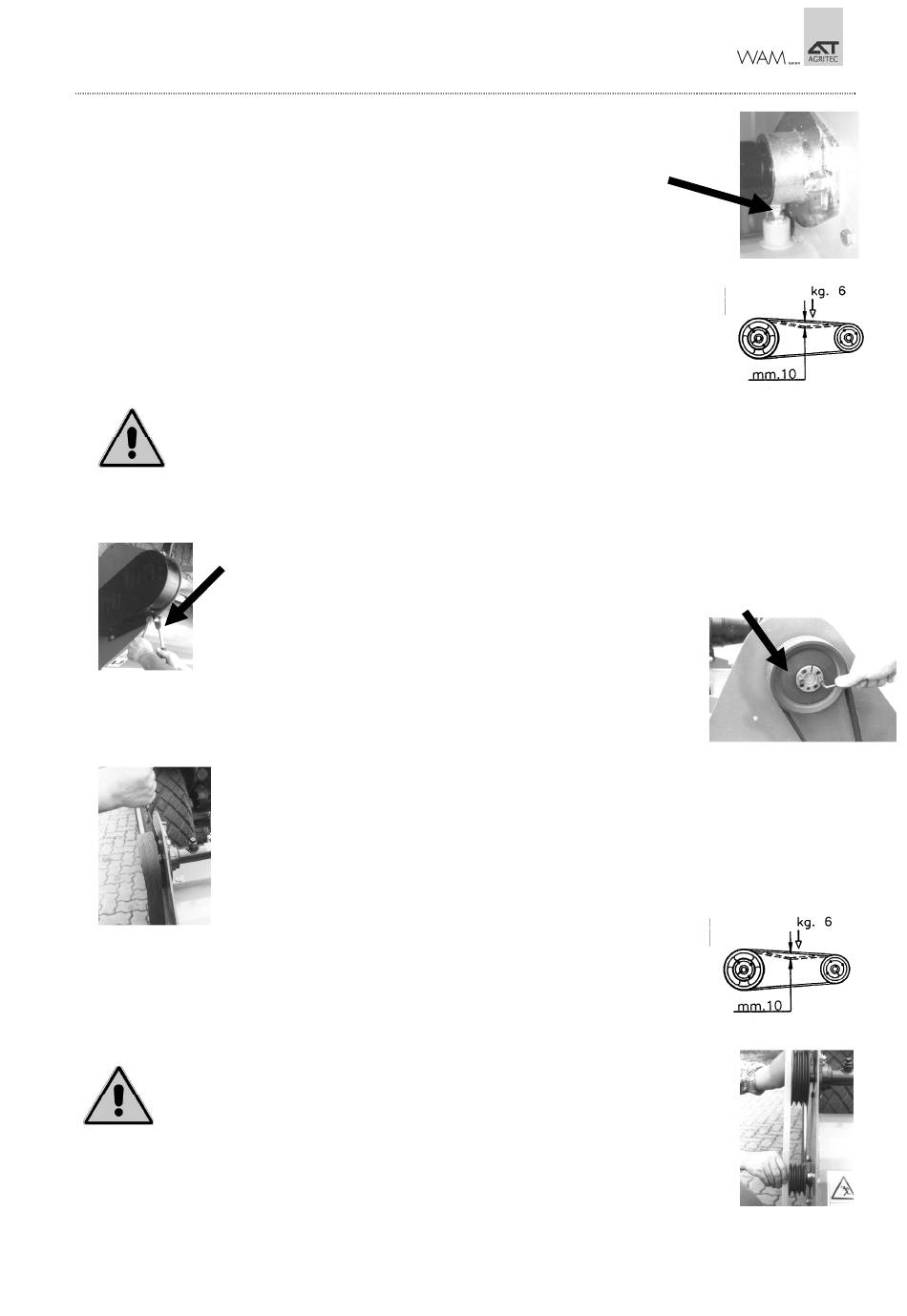

• REGULIERUNG DER RIEMENSPANNUNG:

Nehmen Sie die Riemenschutzkasten ab.
Lösen Sie die Schrauben des Getriebes auf der Befestigungsplatte und die
Einstellschraube unter der Wellenverlängerung, um eine Versetzung zu ermöglichen, und
zwar:
a) nach oben, um die Spannung zu vergrößern
b) nach unten, um sie zu verringern.
Das Getriebe und die Wellenverlängerung müssen parallel verschoben werden.
Die optimale Spannung entspricht einem Durchhängen der Antriebsriemen um 10 mm
unter einem Gewicht von 6 kg.
Ziehen Sie die Schrauben des Getriebes wieder an.
Setzen Sie die Schutzhaube wieder auf.
ACHTUNG: ÜBERZEUGEN SIE SICH, DASS ALLE SCHRAUBEN UND MUTTERN WIEDER
GUT FESTGEZOGEN WURDEN UND SEZTEN SIE DAS GERÄT NICHT WIEDER IN GANG,
SOLANGE SÄMTLICHE SCHUTZTEILE NICHT WIEDER KORREKT AUFGESETZT
WORDEN SIND.

• AUSTAUSCHEN DER RIEMEN:

Drücken Sie mit einem stabilen Gegenstand (z. B. ein starker Schraubenzieher)
zwischen der oberen Riemenscheibe und der Gehäuse-Seitenplatte die obere
Riemenscheibe herunter.
Die optimale Spannung entspricht einem Durchhängen der Antriebsriemen um 10 mm
unter einem Gewicht von 6 kg.
Setzen Sie das obere Ringfeder-Spannelement wieder ein.
Überprüfen Sie mit einem langen Lineal oder einem anderen langen, aber absolut
geraden Gegenstand die exakte Fluchtung der beiden Riemenscheiben oben und unten.
FLUCHTEN DIE BEIDEN RIEMENSCHEIBEN NICHT EXAKT, FÜHRT
DIES ZU ERHÖHTEM RIEMENVERSCHLEISS!
Betriebsanleitung und Ersatzteilliste
Lösen Sie die Befestigungsschrauben des Riemenschutzkastens.
Nehmen Sie den Schutzkasten ab.
Lösen Sie die Befestigungsschrauben des Getriebes auf der Platte.
Mit einem Inbusschlüssel lösen Sie die Schrauben im
Spannelement der oberen und unteren Riemenscheibe.
Demontieren Sie die Riemen einzeln: Den Äußeren zuerst, dann jeweils von außen
nach innen.
Montieren Sie die neuen Riemen: Den Inneren zuerst, dann jeweils von innen nach
außen.
Helfen Sie sich mit einem stabilen Stab oder mit einem großen Schraubenzieher nach
und drehen Sie dabei die Riemenscheiben von Hand um das Einführen zu erleichtern.
Spannen Sie die Keilriemen, wo oben beschrieben.
AGRITEC
AGRITEC
AGRITEC
AGRITEC
-Schlegelmäher GS40
19
