Traktor- und geräteseitig unbedingt die jeweilige Sicherungskette einhängen, damit der Gelenkwellenschutz
nicht rotieren kann.
Die Unterlenker des Trägerfahrzeugs sind so einzustellen, dass beide Hubarme mittig hinter dem
Trägerfahrzeug zentriert werden, wobei jedoch ein kleiner Spielraum zum Pendeln gegeben werden
muss.
ACHTUNG: DIESES SPIEL MUSS JEDOCH FÜR DIE DAUER DES TRANSPORTES AUF NULL
REDUZIERT WERDEN.
Die Hubarme und der Oberlenker der Zugmaschine sind so einzustellen, dass der Zapfwellenstutzen des Getriebes
am Mulcher und der Rotor parallel zum Boden stehen.

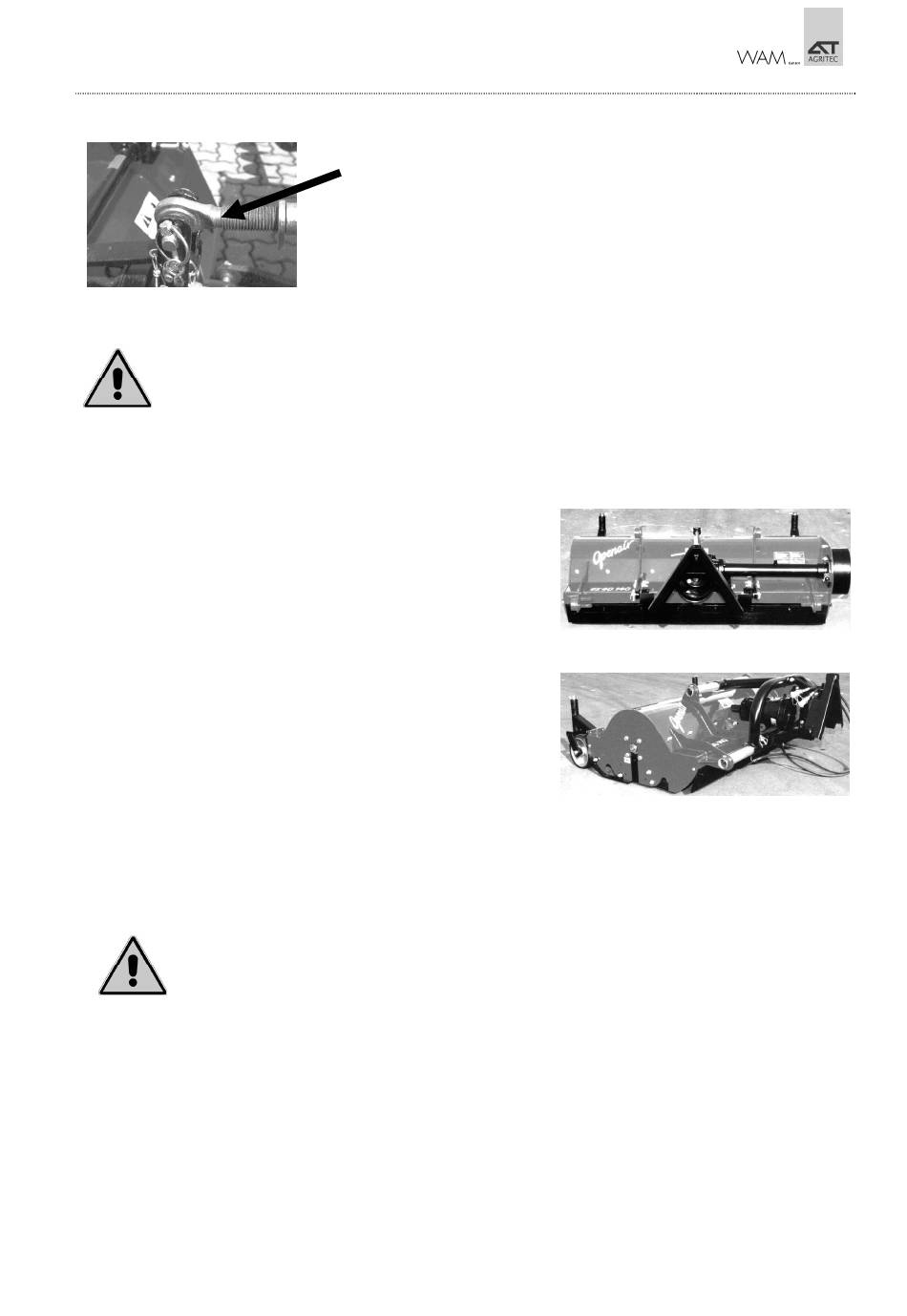

• Anbau an Frontkuppeldreieck:

Verfügt Ihr Trägerfahrzeug über ein Frontkuppeldreieck, so
bauen Sie den Schlegelmäher wie folgt und in der
vorgegebenen Reihenfolge an das Trägerfahrzeug an:
Stellen Sie den Schlegelmäher auf eine ebene Fläche so, dass
das geräteseitige Kuppeldreieck in etwa senkrecht zum Boden
steht.
Montieren Sie die Gelenkwelle am Schlegelmäher so, dass der
Freilauf geräteseitig sitzt.
Befestigen Sie die Gelenkwelle mittels der Sicherungskette so
am Kuppeldreieck, dass sie in etwa waagerecht zum Boden
steht. DIE KREUZGELENKE DER GELENKWELLE DÜRFEN
KEINESFALLS DEN BODEN BERÜHREN.
Lassen Sie das Kuppeldreieck des Trägerfahrzeugs vollständig
ab (bei Trägerfahrzeugen mit Druckfunktion auf das
Kuppeldreieck nur soweit ablassen, bis die beiden unteren Kanten des Kuppeldreiecks etwa 5 cm über dem
Boden stehen.
Fahren Sie das Trägerfahrzeug vorsichtig so weit nach vorne, bis das traktorseitige Kuppeldreieck exakt unter
dem geräteseitigen Kuppeldreieck steht.
Heben Sie nun das Kuppeldreieck so weit an, bis das geräteseitige Kuppeldreieck vollständig auf dem
traktorseitigen Kuppeldreieck aufliegt.
UNBEDINGT DIE SICHERUNG AM KUPPELDREIECK MONTIEREN, DA SICH
ANSONSTEN DAS GERÄT BEIM TRANSPORT ODER MÄHEINSATZ AUS DEM
KUPPELDREIECK LÖSEN KANN.
Montieren Sie jetzt die Gelenkwelle auf die Frontzapfwelle des Trägerfahrzeugs.
Traktor- und geräteseitig unbedingt die jeweilige Sicherungskette einhängen, damit der Gelenkwellenschutz
nicht rotieren kann.
Betriebsanleitung und Ersatzteilliste
Oberlenker
Den Oberlenker des Traktors an den oberen Anschluss der Maschine
einführen.
Mit dem Oberlenkerbolzen sichern. Den Sicherungssplint in den
Oberlenkerbolzen einstecken und schließen.
AGRITEC
AGRITEC
AGRITEC
AGRITEC
-Schlegelmäher GS40
GS40-AD mit Kuppeldreieck Festanbau
GS40-AD mit Kuppeldreieck und hydr. Seitenverschub
12
