D3030
mm
A
B
RS 70
1300
740
RS 100
1300
740
RS 130
1300
740
D36
mm
A
B
C
D
RS 70
511 296 215 555 840 250 - 385 179 430 1161-1296 214 134 221 2"
RS 100 527 312 215 555 840 250 - 385 179 430 1161-1296 214 134 221 2"
RS 130 553 338 215 555 840 280 - 415 189 430 1161-1296 214 134 221 2"
(1) Flammenrohr: kurz-lang
C
kg
682
70
682
73
682
76
E
F
G
H
(1)
(A)
(B)
D731
I
L
M
N
O
(1)
(C)
3

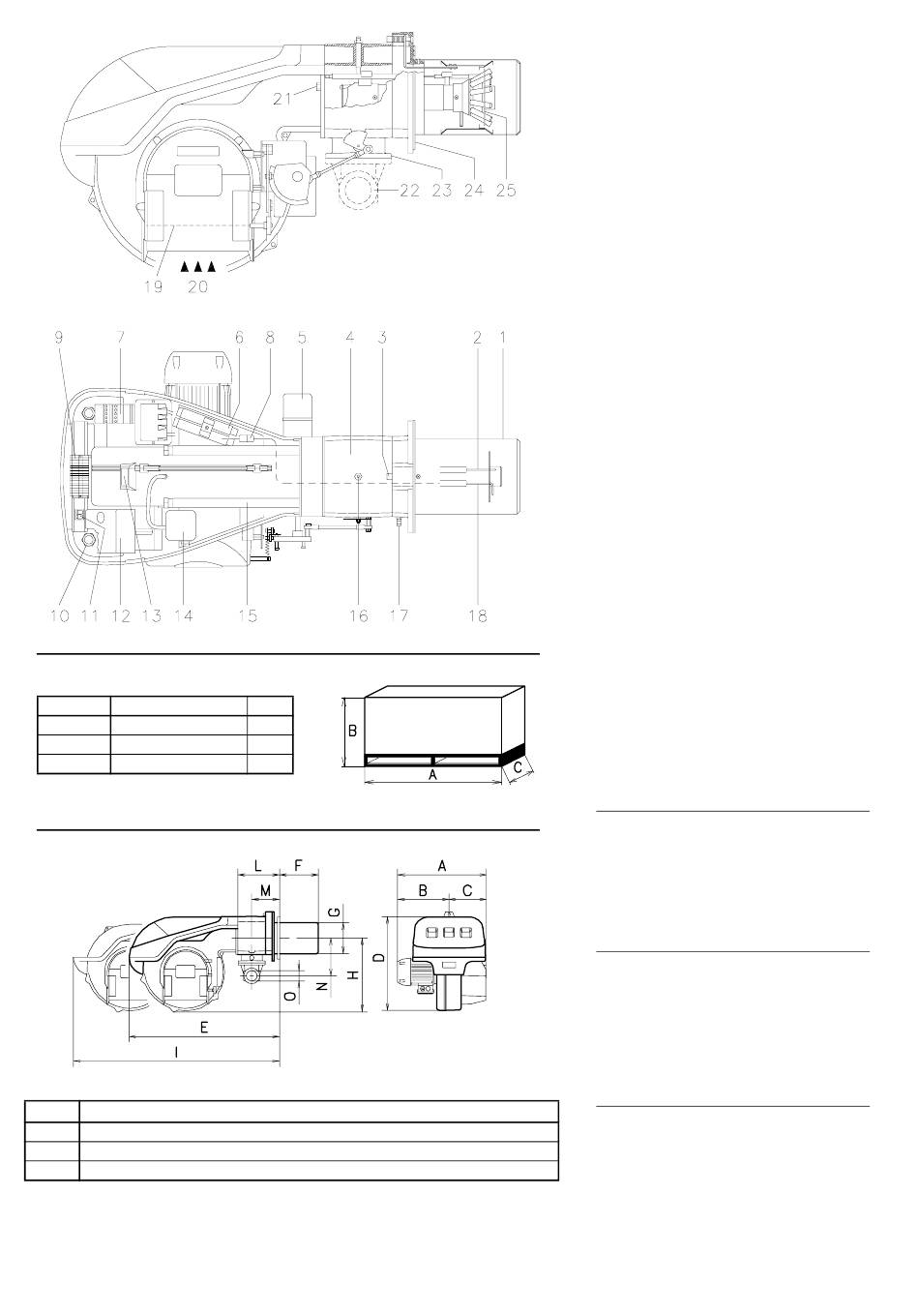

BRENNERBESCHREIBUNG (A)
1 Flammkopf
2 Zündelektrode
3 Einstellschraube des Flammkopfes
4 Gasanschluß-Muffe
5 Stellantrieb zur Steuerung der Gasdrossel
und, über einen Nocken mit variablem Profil,
der Luftklappe.
Bei Brennerstillstand ist die Luftklappe voll-
ständig geschlossen, um die Wärmeverluste
des Kessels durch den Kaminzug mit Luft-
nachführung von der Saugöffnung des
Gebläses zu vermeiden.
6 Verlängerungen zu Gleitschienen 15)
7 Motorschütz und Überstromauslöser mit
Entriegelungsschalter
8 Steckanschluß am Kabel der Ionisations-
sonde
9 Klemmenbrett
10 Kabeldurchgänge für die Elektroanschlüsse
vom Installateur auszuführen
11 Zwei Schalter:
- einer für "Brenner eingeschaltet -
ausgeschaltet"
- einer für "1. - 2. Stufe"
12 Steuergerät mit Kontrollampe für Störab-
schaltung und Entriegelungsschalter
13 Flammen-Sichtfenster
14 Mindestluftdruckwächter
(Differentialtyp)
15 Gleitschienen zur Öffnung des Brenners und
für die Kontrolle des Flammkopfes
16 Gasdruckentnahmestelle und Befestigungss-
chraube des Flammkopfes
17 Luftdruckentnahmestelle
18 Flammenfühler
19 Luftklappe
20 Lufteinlaß zum Gebläse
21 Befestigungsschraube des Gebläses an der
Gasanschluß-Muffe
22 Gaszuleitung
23 Gasdrossel
24 Befestigungsflansch am Kessel
25 Stauscheibe
Die Störabschaltungen des Brenners können
zweierlei Art sein:
• Störabschaltung des Gerätes: das Auf-
leuchten des Druckknopfes (rote Led) des
Gerätes 12)(A) weist auf eine Störabschal-
tung des Brenners hin.
Zur Entriegelung den Druckknopf für eine Zeit
zwischen 1 und 3 Sekunden drücken.
• Störabschaltung des Motor:
Entriegelung durch Drücken auf den Druck-
knopf des Überstromauslösers 7)(A).
VERPACKUNG - GEWICHT (B)
Richtwerte
• Der Brenner steht auf einem besonders für
die Handhabung mit Hubwagen geeignetem
Holzrahmen. Die Außenabmessungen der
Verpackung sind in Tabelle (B) aufgeführt.
• Das
Gesamtgewicht
des
schließlich Verpackung wird aus Tabelle (B)
ersichtlich.
ABMESSUNGEN (C)
Richtwerte
Die Brennerabmessungen sind in der Abb. (C)
angeführt.
Beachten Sie, daß der Brenner für die Flamm-
kopfinspektion geöffnet werden muß, indem
sein rückwärtiger Teil auf den Gleitschienen
nach hinten geschoben wird.
Die Abmessungen des offenen Brenners sind
unter I aufgeführt.
AUSSTATTUNG
1 - Flansch für Gasarmaturen
1 - Dichtung für Flansch
4 - Schrauben für die Befestigung des M 10 x 35
Flansches
1 - Wärmeschild
2 - Verlängerungen 6)(A) zu Gleitschienen 15)(A)
(Typen mit 385-415 mm Flammrohr)
4 - Schrauben für die Befestigung des Brennerf-
lanschs am Kessel: M 12 x 35
1 - Anleitung
1 - Ersatzteile Katalog
Brenners
