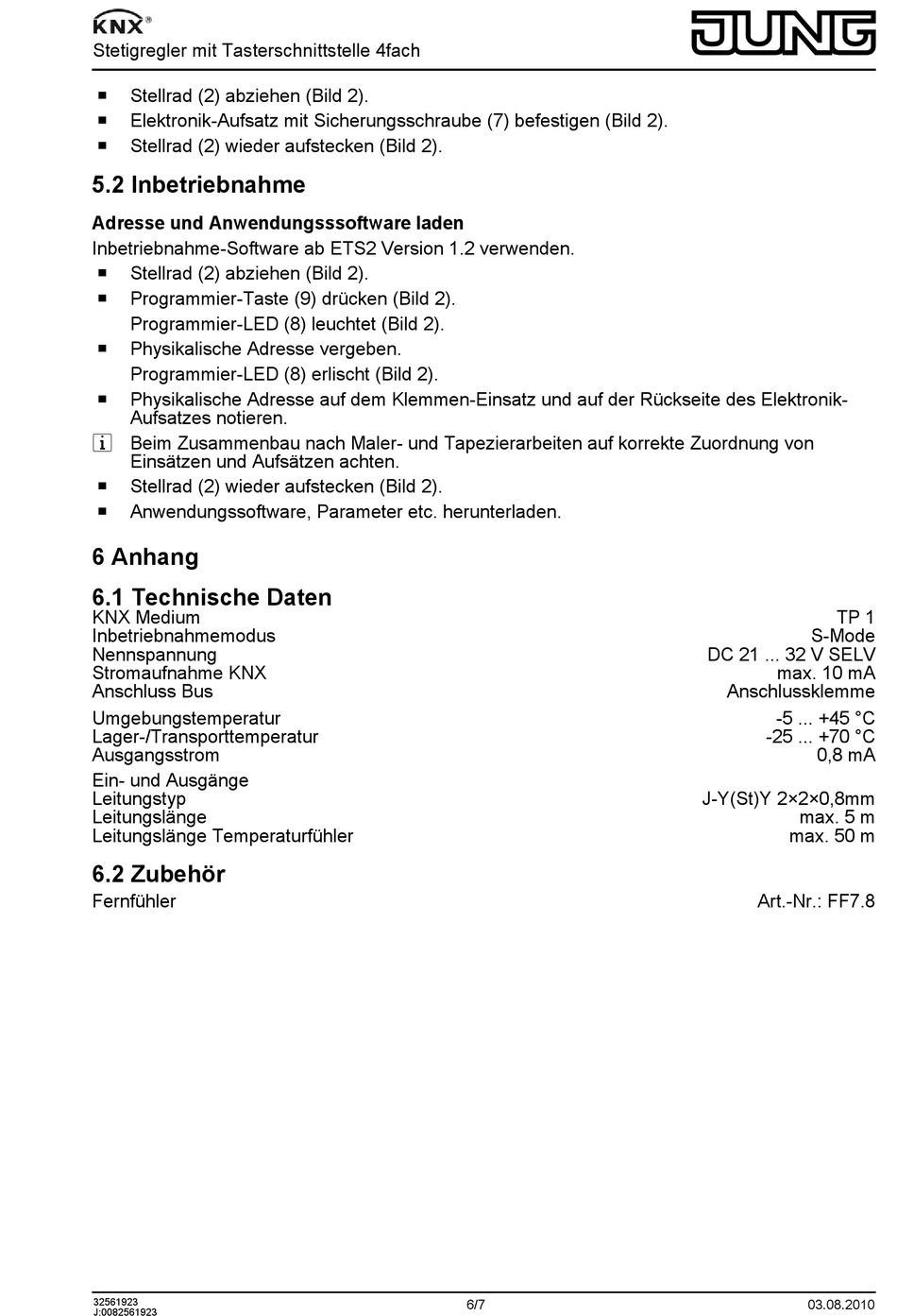

Stetigregler mit Tasterschnittstelle 4fach
o
Stellrad (2) abziehen (Bild 2).
o
Elektronik-Aufsatz mit Sicherungsschraube (7) befestigen (Bild 2).
o
Stellrad (2) wieder aufstecken (Bild 2).
5.2 Inbetriebnahme
Adresse und Anwendungsssoftware laden
Inbetriebnahme-Software ab ETS2 Version 1.2 verwenden.
o
Stellrad (2) abziehen (Bild 2).
o
Programmier-Taste (9) drücken (Bild 2).
Programmier-LED (8) leuchtet (Bild 2).
o
Physikalische Adresse vergeben.
Programmier-LED (8) erlischt (Bild 2).
o
Physikalische Adresse auf dem Klemmen-Einsatz und auf der Rückseite des Elektronik-
Aufsatzes notieren.
i Beim Zusammenbau nach Maler- und Tapezierarbeiten auf korrekte Zuordnung von
Einsätzen und Aufsätzen achten.
o
Stellrad (2) wieder aufstecken (Bild 2).
o
Anwendungssoftware, Parameter etc. herunterladen.
6 Anhang
6.1 Technische Daten
KNX Medium
Inbetriebnahmemodus
Nennspannung
Stromaufnahme KNX
Anschluss Bus
Umgebungstemperatur
Lager-/Transporttemperatur
Ausgangsstrom
Ein- und Ausgänge
Leitungstyp
Leitungslänge
Leitungslänge Temperaturfühler
6.2 Zubehör
Fernfühler
32561923
J:0082561923
6/7
TP 1
S-Mode
DC 21 ... 32 V SELV
max. 10 mA
Anschlussklemme
-5 ... +45 °C
-25 ... +70 °C
0,8 mA
J-Y(St)Y 2×2×0,8mm
max. 5 m
max. 50 m
Art.-Nr.: FF7.8
03.08.2010
