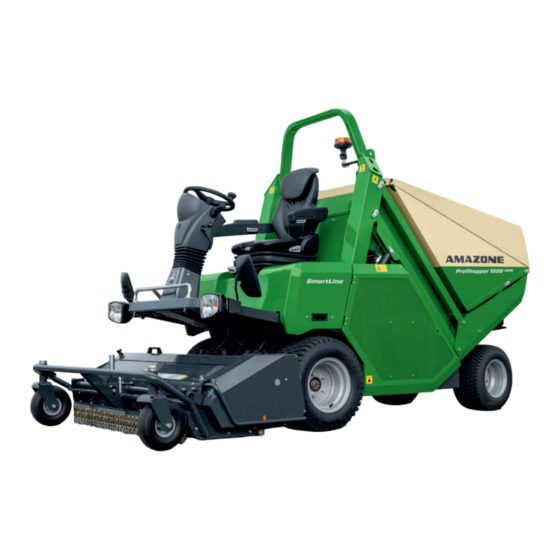

Amazone Profihopper 1500 SmartLine Originalbetriebsanleitung

Selbstfahrender mäher
Vorschau ausblenden Andere Handbücher für Profihopper 1500 SmartLine:
Inhaltsverzeichnis

Quicklinks

Originalbetriebsanleitung
Selbstfahrender Mäher
Profihopper 1500 SmartLine
SmartLearning
www .amazone.de
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Amazone Profihopper 1500 SmartLine

Inhaltszusammenfassung für Amazone Profihopper 1500 SmartLine

  • Seite 1 Originalbetriebsanleitung Selbstfahrender Mäher Profihopper 1500 SmartLine SmartLearning www .amazone.de...
  • Seite 2 Tragen Sie hier die Identifikationsdaten der Maschine ein. Diese finden Sie auf dem Typenschild.

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS INHALTSVERZEICHNIS 3.4.9 Kettenschutz 1 Zu dieser Betriebsanleitung Typenschild und CE- Verwendete Darstellungen Kennzeichnung 1.1.1 Warnhinweise und Signalworte Warnbilder 1.1.2 Weitere Hinweise 3.6.1 Positionen der Warnbilder ohne Kabine 1.1.3 Handlungsanweisungen 3.6.2 Positionen der Warnbilder mit Kabine 34 1.1.4 Aufzählungen 3.6.3 Aufbau der Warnbilder 1.1.5 Positionszahlen in Abbildungen...
  • Seite 4 Sitzträger öffnen und schließen 3.20.5 Info-Display 5.3.1 Sitzträger öffnen 3.21 Schlüssel 5.3.2 Sitzträger schließen 3.22 GewindePack Werkzeugkasten öffnen 3.23 AMAZONE Cooling-System - Werkzeugkasten schließen Selbstreinigungs-Kühlluftsystem Motorabdeckung öffnen und schließen 5.6.1 Motorabdeckung öffnen 4 Technische Daten 5.6.2 Motorabdeckung schließen Abmessungen Rotorschutzabdeckung öffnen 4.1.1 Abmessungen ohne Kabine und schließen...
  • Seite 5 INHALTSVERZEICHNIS Fahrersitz Primo XL einstellen 7.2.7 Feststellbremse betätigen 6.3.1 Längseinstellung wählen 7.2.8 Tempomat verwenden 6.3.2 Rückenlehne einstellen 7.2.9 Rundumleuchte verwenden 6.3.3 Fahrergewicht für Luftfederung 7.2.10 Arbeitsscheinwerfer verwenden einstellen 7.2.11 Beleuchtung für die Straßenfahrt 6.3.4 Armlehne einstellen verwenden 6.3.5 Kopfstütze einstellen 7.2.12 Hupe betätigen 6.3.6...
  • Seite 6 INHALTSVERZEICHNIS 8.2.10 Luftfilter wechseln 8.2.11 Batterie prüfen 8.2.12 Antriebsriemen wechseln 8.2.13 Hydrauliköl mit Filter wechseln 8.2.14 Motoröl mit Ölfilter wechseln 8.2.15 Wasserabscheider Filtereinsatz wechseln 8.2.16 Kraftstofffilter wechseln 8.2.17 Motorkühlmittel wechseln 8.2.18 Dieseltank reinigen 8.2.19 Scheibenwischwasser nachfüllen 8.2.20 Scheibenwischer Wischblatt prüfen und ersetzen 8.2.21 Klimaanlage prüfen...

  • Seite 7: Zu Dieser Betriebsanleitung

    1 | Zu dieser Betriebsanleitung Zu dieser Betriebsanleitung CMS-T-00000081-D.1 1.1 Verwendete Darstellungen CMS-T-005676-C.1 1.1.1 Warnhinweise und Signalworte CMS-T-00002415-A.1 Warnhinweise sind durch einen vertikalen Balken mit dreieckigem Sicherheitssymbol und einem Signalwort gekennzeichnet. Die Signalworte "GEFAHR", "WAR- NUNG" oder "VORSICHT" beschreiben die Schwere der drohenden Gefährdung und haben folgende Be- deutungen: GEFAHR!

  • Seite 8: Zu Dieser Betriebsanleitung Verwendete Darstellungen

    1 | Zu dieser Betriebsanleitung Verwendete Darstellungen 1.1.2 Weitere Hinweise CMS-T-00002416-A.1 WICHTIG Kennzeichnet ein Risiko für Maschinen- schäden. UMWELTHINWEIS Kennzeichnet ein Risiko für Umweltschä- den. HINWEIS Kennzeichnet Anwendungstipps und Hinweise für einen optimalen Gebrauch. 1.1.3 Handlungsanweisungen CMS-T-00000473-B.1 Nummerierte Handlungsanweisungen CMS-T-005217-B.1 Handlungen, die in einer bestimmten Reihenfolge ausgeführt werden müssen, sind als nummerierte Handlungsanweisungen dargestellt.

  • Seite 9: Aufzählungen

    1 | Zu dieser Betriebsanleitung Verwendete Darstellungen 1.1.3.2 Alternative Handlungsanweisungen CMS-T-00000110-B.1 Alternative Handlungsanweisungen werden mit dem Wort "oder" eingeleitet. Beispiel: 1. Handlungsanweisung 1 oder alternative Handlungsanweisung 2. Handlungsanweisung 2 Handlungsanweisungen mit nur einer Handlung CMS-T-005211-C.1 Handlungsanweisungen mit nur einer Handlung wer- den nicht nummeriert, sondern mit einem Pfeil darge- stellt.

  • Seite 10: Positionszahlen In Abbildungen

    Technische Redaktion Mit Ihren Verbesserungsvorschlägen helfen Sie mit, Postfach 51 eine immer benutzerfreundlichere Betriebsanleitung D-49202 Hasbergen zu gestalten. Senden Sie uns Ihre Vorschläge bitte per Brief, Fax oder E-Mail. Fax: +49 (0) 5405 501-234 E-Mail: td@amazone.de MG6399-DE-II | H.1 | 26.04.2021...

  • Seite 11: Sicherheit Und Verantwortung

    2 | Sicherheit und Verantwortung Sicherheit und Verantwortung CMS-T-00002521-E.1 2.1 Bestimmungsgemäße Verwendung CMS-T-00002522-A.1 Die Maschine ist ausschließlich für den üblichen Einsatz in Grünflächenpflege und Anlagenpflege gebaut. Die Maschine ist eine selbstfahrende Arbeitsma- schine. Die Maschine ist geeignet und vorgesehen zum Mähen, Vertikutieren und Walzen von Grünflä- chen, sowie dem Aufsammeln und Häckseln des Mähgutes.

  • Seite 12: Sicherheit Und Verantwortung Grundlegende Sicherheitshinweise

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise Weitere Hinweise zu der bestimmungsgemäßen Verwendung für Sonderfälle können bei AMAZO- NE angefordert werden. Andere Verwendungen als unter bestimmungsge- mäße Verwendung aufgeführt gelten als nicht be- stimmungsgemäß. Für Schäden, die aus nicht be- stimmungsgemäßer Verwendung resultieren, haf- tet nicht der Hersteller, sondern ausschließlich der Betreiber.

  • Seite 13: Fachkraft Für Kommunaltechnik Oder Landtechnik

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise dung zu vermeiden, muss jede Person, die mit der Maschine arbeitet, folgende Mindestanforde- rungen erfüllen: Die Person ist körperlich und geistig fähig, die Ma- schine zu kontrollieren. Die Person kann die Arbeiten mit der Maschine im Rahmen dieser Betriebsanleitung sicher aus- führen.

  • Seite 14: Kommunaltechnische Und Landwirtschaftliche Hilfskraft

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise Fachkräfte für Kommunaltechnik oder Landwirte können zum Beispiel sein: Fachkräfte mit einer Ausbildung im Bereich der Kommunaltechnik. Fachkräfte aus Erfahrung, z.B. mit umfassendem Erfahrungswissen. Landwirte mit Hochschulstudium oder Ausbildung an einer Fachschule. Landwirte aus Erfahrung, z. B. mit geerbtem Hof oder umfassendem Erfahrungswissen.

  • Seite 15: Arbeitsplätze Und Mitfahrende Personen

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise 2.2.2.2 Arbeitsplätze und mitfahrende Personen CMS-T-00002530-B.1 Mitfahrende Personen Mitfahrende Personen können durch Maschinen- bewegungen fallen, überrollt und schwer verletzt oder getötet werden. Heraufgeschleuderte Ge- genstände können mitfahrende Personen treffen und verletzen. Lassen Sie Personen nie auf der Maschine mitfahren.
  • Seite 16 2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise Technisch einwandfreier Zustand der Maschi- Unsachgemäßes Instandhalten kann die Be- triebssicherheit der Maschine beeinträchtigen und Unfälle verursachen. Dadurch können Personen schwer verletzt oder getötet werden. Halten Sie die Maschine gemäß dieser Be- triebsanleitung instand. Führen Sie alle Wartungsarbeiten in den vor- geschriebenen Wartungsintervallen durch.
  • Seite 17 2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise 2.2.2.4.2 Schutzvorrichtungen CMS-T-00005219-A.1 Schutzvorrichtungen funktionsfähig halten Wenn Schutzvorrichtungen fehlen, beschädigt, fehlerhaft oder demontiert sind, können Maschi- nenteile Personen schwer verletzen oder töten. Prüfen Sie die Maschine mindestens einmal pro Tag auf Schäden, ordnungsgemäße Mon- tage und Funktionsfähigkeit der Schutzvor- richtungen.

  • Seite 18: Persönliche Schutzausrüstung

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise 2.2.2.4.3 Persönliche Schutzausrüstung CMS-T-00005216-A.1 Persönliche Schutzausrüstung Das Tragen von persönlichen Schutzausrüstun- gen ist ein wichtiger Baustein der Sicherheit. Fehlende oder ungeeignete persönliche Schutz- ausrüstungen erhöhen das Risiko von Gesund- heitsschäden und Verletzungen von Personen. Persönliche Schutzausrüstungen sind beispiels- weise: Arbeitshandschuhe, Sicherheitsschuhe, Schutzkleidung, Atemschutz, Gehörschutz, Ge-...

  • Seite 19: Gefahren Kennen Und Vermeiden

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise 2.2.2.4.4 Warnbilder CMS-T-00005217-A.1 Warnbilder lesbar halten Warnbilder an der Maschine warnen vor Gefähr- dungen an Gefahrenstellen und sind wichtiger Bestandteil der Sicherheitsausstattung der Ma- schine. Fehlende Warnbilder erhöhen das Risiko von schweren und tödlichen Verletzungen für Per- sonen.
  • Seite 20 2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise Flüssigkeiten unter Druck Unter hohem Druck austretendes Hydrauliköl kann durch die Haut in den Körper eindringen und Personen schwer verletzen. Schon ein steck- nadelkopfgroßes Loch kann schwere Verletzun- gen von Personen zur Folge haben. Bevor Sie Hydraulikschlauchleitungen ab- kuppeln oder auf Schäden prüfen, machen Sie das Hydrauliksystem drucklos.

  • Seite 21: Gefahrenbereiche

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise 2.2.3.2 Gefahrenbereiche CMS-T-00002655-C.1 Gefahrenbereiche an der Maschine In den Gefahrenbereichen bestehen folgende we- sentliche Gefährdungen: Die Maschine und deren Arbeitswerkzeuge bewe- gen sich arbeitsbedingt. Hydraulisch angehobene Maschinenteile können unbemerkt und langsam absinken. Die Maschine kann unbeabsichtigt wegrollen. Materialien oder Fremdkörper können aus der Maschine herausgeschleudert oder von der Ma- schine weggeschleudert werden.
  • Seite 22 2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise Unbeaufsichtigtes Abstellen Eine unzureichend gesicherte und unbeaufsich- tigt abgestellte Maschine sind eine Gefahr für Personen und spielende Kinder. Bevor Sie die Maschine verlassen, setzen Sie die Maschine still. Sichern Sie die Maschine. Maschine sicher abstellen Die abgestellte Maschine kann kippen.

  • Seite 23: Sichere Wartung Und Änderung

    Halten Sie bei bauliche Veränderungen die zulässigen Achslasten, Stützlasten und Ge- samtgewichte der Maschine ein. Damit die Betriebserlaubnis nach nationa- len und internationalen Vorschriften ihre Gültigkeit behält, verwenden Sie nur die von AMAZONE freige- gebenen Umbauteile, Ersatzteile und Sonder- ausstattungen. MG6399-DE-II | H.1 | 26.04.2021...

  • Seite 24: Arbeiten An Der Maschine

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise 2.2.5.2 Arbeiten an der Maschine CMS-T-00002660-C.1 Arbeiten nur an der stillgesetzten Maschine Wenn die Maschine nicht stillgesetzt ist, können sich Teile unbeabsichtigt bewegen, oder die Ma- schine kann sich in Bewegung setzen. Dadurch können Personen schwer verletzt oder getötet werden.
  • Seite 25 2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise Instandhaltungsarbeiten Unsachgemäße Instandhaltungsarbeiten, insbe- sondere an sicherheitsrelevanten Bauteilen, ge- fährden die Betriebssicherheit. Dadurch können Unfälle verursacht und Personen schwer verletzt oder getötet werden. Zu den sicherheitsrelevan- ten Bauteilen gehören beispielsweise Hydraulik- bauteile, Elektronikbauteile, Rahmen, Federn, An- hängekupplung, Achsen und Achsaufhängungen, Leitungen und Behälter die brennbare Substan- zen enthalten.
  • Seite 26 2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise Angehobene Maschinenteile Angehobene Maschinenteile können unbeabsich- tigt absinken und Personen quetschen und töten. Verweilen Sie nie unter angehobenen Ma- schinenteilen. Wenn Sie an oder unter angehobenen Ma- schinenteilen Arbeiten durchführen müssen, senken Sie die Maschinenteile ab oder si- chern Sie die angehobenen Maschinenteile mit mechanischer Abstützvorrichtung oder hydraulischer Absperrvorrichtung.

  • Seite 27: Sonderausstattungen Und Ersatzteile

    Anforderungen von AMAZONE entsprechen, können die Betriebssicherheit der Maschine be- einträchtigen und Unfälle verursachen. Verwenden Sie nur Originalteile oder Teile, die den Anforderungen von AMAZONE ent- sprechen. Bei Fragen zu Ausstattung oder Ersatzteilen, Händler oder AMAZONE kontaktieren. 2.3 Sicherheitsroutinen CMS-T-00002673-A.1...

  • Seite 28: Sicherheit Und Verantwortung Sicherheitsroutinen

    2 | Sicherheit und Verantwortung Sicherheitsroutinen Maschine sichern Wenn die Maschine nicht gesichert ist gegen un- beabsichtigtes Starten und Wegrollen, kann sich die Maschine unkontrolliert in Bewegung setzen und Personen überrollen, zerquetschen und er- schlagen. Senken Sie angehobene Maschinenteile ab. Druck in den Hydraulikleitungen durch Be- tätigen der Bedienungseinrichtungen abbau- en.
  • Seite 29 2 | Sicherheit und Verantwortung Sicherheitsroutinen Schutzvorrichtungen funktionsfähig halten Wenn Schutzvorrichtungen fehlen, beschädigt, fehlerhaft oder demontiert sind, können Maschi- nenteile Personen schwer verletzen oder töten. Prüfen Sie die Maschine mindestens einmal pro Tag auf Schäden, ordnungsgemäße Mon- tage und Funktionsfähigkeit der Schutzvor- richtungen.
  • Seite 30 2 | Sicherheit und Verantwortung Sicherheitsroutinen Aufsteigen und Absteigen Durch nachlässiges Verhalten beim Aufsteigen und Absteigen können Personen vom Aufstieg fallen. Personen, die außerhalb der vorgesehe- nen Aufstiege auf die Maschine steigen, können ausrutschen, fallen und sich schwer verletzen. Nutzen Sie nur die vorgesehenen Aufstiege Schmutz sowie Betriebsstoffe können die Trittsicherheit und Standsicherheit beein- trächtigen.

  • Seite 31: Produktbeschreibung

    3 | Produktbeschreibung Produktbeschreibung CMS-T-00002402-D.1 3.1 Maschine ohne Kabine im Überblick CMS-T-00002409-D.1 CMS-I-00002232 Stützrad Mähwerk LED-Rundumleuchte 10 Grasfangbehälter Mähwerk 11 Räder hinten, lenkbar Beleuchtung für die Straßenfahrt vorn 12 Räder vorne Außenspiegel 13 Rückleuchten Gewindepack 14 Kennzeichenbeleuchtung Lenkrad und Steuerung 15 Anhängekupplung Fahrersitz 16 Steckdose, Spannungsversorgung Anhänger...

  • Seite 32: Produktbeschreibung Maschine Mit Kabine Im Überblick

    3 | Produktbeschreibung Maschine mit Kabine im Überblick 3.2 Maschine mit Kabine im Überblick CMS-T-00006622-A.1 13 14 15 16 CMS-I-00004705 10 Grasfangbehälter Stützrad Mähwerk 11 Räder hinten, lenkbar Mähwerk 12 Räder vorne Scheibenwischer 13 Steckdose, Spannungsversorgung Anhänger Beleuchtung für die Straßenfahrt vorn 14 Anhängekupplung Lenkrad und Steuerung 15 Kennzeichenbeleuchtung...

  • Seite 33: Produktbeschreibung Schutzvorrichtungen

    3 | Produktbeschreibung Schutzvorrichtungen LED-Rundumleuchte Arbeitsscheinwerfer Außenspiegel Anhängekupplung Radio in der Kabine Klimaanlage 3.4 Schutzvorrichtungen CMS-T-00002403-D.1 3.4.1 Sicherheitsschalter CMS-T-00002614-B.1 Position des Sicherheitsschalters Aufgabe Schaltet das Mähwerk ab, wenn die Motortemperatur Sicherheitsschalter am Motor über 110°C steigt. Schaltet den Motor ab, wenn der Fahrersitz nicht be- setzt ist und die Feststellbremse nicht betätigt ist.

  • Seite 34: Rundumleuchte

    3 | Produktbeschreibung Schutzvorrichtungen 3.4.3 Rundumleuchte CMS-T-00002419-B.1 Die Rundumleuchte 1 signalisiert dem Umfeld eine mögliche Gefährdung beim Aufenthalt im Gefahren- bereich. Bei Straßenfahrten signalisiert die Rundum- leuchte den Verkehrsteilnehmern eine Behinderung durch ein langsam fahrendes Fahrzeug. CMS-I-00002238 3.4.4 Sicherheitsgurt CMS-T-00002418-A.1 Der Sicherheitsgurt 1 schützt den Fahrer bei Unfäl- len, insbesondere beim Mähen von Hängen.

  • Seite 35: Grasfangbehälter-Sicherung

    3 | Produktbeschreibung Schutzvorrichtungen 3.4.6 Grasfangbehälter-Sicherung CMS-T-00002422-B.1 Der Grasfangbehälter kann angehoben werden, um Wartungsarbeiten am Motor durchzuführen oder Blockaden an der Förderschnecke zu beseitigen. Die Grasfangbehälter-Sicherungen 1 befindet sich auf der linken und rechten Seite. Die Grasfangbehälter- Sicherungen verhindern, dass der angehobene Gras- fangbehälter ungewollt absinkt.

  • Seite 36: Rotorschutzabdeckung

    3 | Produktbeschreibung Typenschild und CE-Kennzeichnung 3.4.8 Rotorschutzabdeckung CMS-T-00002421-B.1 Die Rotorschutzabdeckung 1 schützt vor Verletzun- gen durch den Rotor. Die Rotorschutzabdeckung deckt den Rotor vollständig ab. CMS-I-00002234 3.4.9 Kettenschutz CMS-T-00002417-A.1 Der Kettenschutz 1 schützt vor Fremdkörpern, die der aktive Rotor nach vorn wegschleudert. CMS-I-00002233 3.5 Typenschild und CE-Kennzeichnung CMS-T-00004429-A.1...
  • Seite 37 3 | Produktbeschreibung Typenschild und CE-Kennzeichnung Auf dem Typenschild sind angegeben: Fahrzeug-Ident-Nr. Maschinen-Ident-Nr. Produktname Grundgewicht in kg Zulässige Achslast vorne in kg Zulässige Achslast hinten in kg CMS-I-00001058 Zulässiger Systemdruck in bar Zulässiges Gesamtgewicht in kg Werk Modelljahr CE-Kennzeichnung mit Baujahr CMS-I-00000512 MG6399-DE-II | H.1 | 26.04.2021...

  • Seite 38: Produktbeschreibung Warnbilder

    3 | Produktbeschreibung Warnbilder 3.6 Warnbilder CMS-T-00002408-D.1 3.6.1 Positionen der Warnbilder ohne Kabine CMS-T-00001182-D.1 CMS-I-00002250 MG6399-DE-II | H.1 | 26.04.2021...
  • Seite 39 3 | Produktbeschreibung Warnbilder CMS-I-00002249 MG6399-DE-II | H.1 | 26.04.2021...

  • Seite 40: Positionen Der Warnbilder Mit Kabine

    3 | Produktbeschreibung Warnbilder 3.6.2 Positionen der Warnbilder mit Kabine CMS-T-00006630-A.1 CMS-I-00004711 MG6399-DE-II | H.1 | 26.04.2021...

  • Seite 41: Aufbau Der Warnbilder

    3 | Produktbeschreibung Warnbilder CMS-I-00002249 3.6.3 Aufbau der Warnbilder CMS-T-000141-D.1 Warnbilder kennzeichnen Gefahrenstellen an der Ma- schine und warnen vor Restgefahren. In diesen Ge- fahrenstellen sind permanent gegenwärtige oder un- erwartet auftretende Gefährdungen vorhanden. Ein Warnbild besteht aus 2 Feldern: Feld 1 zeigt Folgendes: Den bildhaften Gefahrenbereich umgeben von einem dreieckigen Sicherheitssymbol...

  • Seite 42: Beschreibung Der Warnbilder

    3 | Produktbeschreibung Warnbilder 3.6.4 Beschreibung der Warnbilder CMS-T-00002430-C.1 MD075 Schnittgefahr für Finger, Hand und Arm Solange der Motor des Traktors oder der Ma- schine läuft, halten Sie sich von der Gefahrenstelle fern. Warten Sie den Stillstand aller beweglichen Teile ab, bevor Sie in die Gefahrenstelle greifen.
  • Seite 43 3 | Produktbeschreibung Warnbilder MD087 Gefahr durch schneidende, bewegliche Maschi- nenteile Solange der Motor des Traktors oder der Ma- schine läuft, halten Sie sich von der Gefahrenstelle fern. Stellen Sie sicher, dass sich keine Personen im Gefahrenbereich befinden. CMS-I-000691 MD095 Unfallgefahr durch Nichtbeachten der Hinweise in der Betriebsanleitung Bevor Sie an oder mit der Maschine arbeiten, le-...
  • Seite 44 3 | Produktbeschreibung Warnbilder MD102 Gefahr durch unbeabsichtigtes Starten und Weg- rollen der Maschine Sichern Sie die Maschine vor allen Arbeiten ge- gen unbeabsichtigtes Starten und unbeabsichtig- tes Wegrollen. CMS-I-00002253 MD106 Quetschgefahr durch unbeabsichtigt absinkende Maschinenteile Bevor Sie den Gefahrenbereich betreten, sichern Sie angehobene Maschinenteile mit hydraulischer oder mechanischer Absperrvorrich- tung.

  • Seite 45: Weitere Informationen An Der Maschine

    3 | Produktbeschreibung Weitere Informationen an der Maschine MD171 Quetschgefahr durch angehobenen Behälter Bevor Sie den Behälter bewegen, stellen Sie sicher, dass sich keine Personen im Gefahrenbereich befinden. CMS-I-00000469 MD244 Gefahr durch Befahren steiler Hanglagen Beim Befahren von Hanglagen in Schichtlinie von über 26%, kann die Maschine umkippen und den Fahrer schwer verletzen oder töten.

  • Seite 46: Produktbeschreibung Weitere Informationen An Der Maschine

    3 | Produktbeschreibung Weitere Informationen an der Maschine 3.7.2 Schallleistungspegel-Kennzeichen CMS-T-00003337-A.1 Der Schallleistungspegel berägt 105 dB. CMS-I-00000445 3.7.3 Wartungsübersicht CMS-T-00003724-A.1 Gibt eine Übersicht zu den Wartungsarbeiten und Wartungsintervallen. CMS-I-00002739 MG6399-DE-II | H.1 | 26.04.2021...

  • Seite 47: Funktionsweise Der Maschine

    3 | Produktbeschreibung Funktionsweise der Maschine Die Wartungsübersicht befindet sich innen an der Kühlerabdeckung. CMS-I-00003109 3.8 Funktionsweise der Maschine CMS-T-00002432-A.1 Der Rotor 1 und die am Rotor montierten Mähmes- ser befördern das Schnittgut oder das Aufsammelgut zur Querförderschnecke 2 . Die Querförderschnecke 2 befördert das Schnittgut zur Mitte.

  • Seite 48: Fahrersitz Primo Xl

    3 | Produktbeschreibung Fahrersitz Primo XL 3.10 Fahrersitz Primo XL CMS-T-00002839-B.1 Der Fahrersitz Primo XL ist zusätzlich zum Standard- fahrersitz, mit einer Niederfrequenz-Luftfederung, ei- ner Längsfederung und einer Heizung ausgestattet. CMS-I-00002273 3.11 Beleuchtung und Kenntlichmachung für die Straßenfahrt CMS-T-00002407-C.1 Beleuchtung für die Straßenfahrt nach hinten Schlussleuchten, Bremsleuchten und Fahrtrich- tungsanzeiger.

  • Seite 49: Produktbeschreibung Arbeitsscheinwerfer

    3 | Produktbeschreibung Arbeitsscheinwerfer Beleuchtung für die Straßenfahrt nach vorn mit Kabine Standlicht, Abblendlicht und Fahrtrichtungsan- zeiger. CMS-I-00004712 3.12 Arbeitsscheinwerfer CMS-T-00006175-A.1 Der Arbeitsscheinwerfer 1 kann als Alternative zur Rundumleuchte angebaut werden. Mit dem Arbeits- scheinwerfer wird der Arbeitsbereich optimal ausge- leuchtet.

  • Seite 50: Produktbeschreibung Außenspiegel

    3 | Produktbeschreibung Außenspiegel 3.14 Außenspiegel CMS-T-00002437-B.1 Die Außenspiegel 1 sind nur in Verbindung mit der Beleuchtung erhältlich. CMS-I-00002272 CMS-I-00004714 3.15 Antrieb CMS-T-00002453-B.1 3.15.1 Allradantrieb CMS-T-00002447-B.1 Alle vier Räder werden von elektrohydraulisch ange- steuerten Hydraulikmotoren 1 angetrieben. Die ge- lenkten Hinterräder 2 werden nur bei Bedarf dazu geschaltet.

  • Seite 51: Dieselmotor

    3 | Produktbeschreibung Mähwerk 3.15.2 Dieselmotor CMS-T-00002448-A.1 Der Dieselmotor 1 treibt das Mähwerk und die Hyd- raulikpumpen an. Der Dieselmotor ist mittig in der Maschine verbaut. Durch die moderne Abgasnach- behandlung mit Rückführung und Dieselpartikelfilter wird kein Diesel Exhaust Fluid, DEF, benötigt. CMS-I-00002259 3.15.3 Kraftstofftank CMS-T-00002449-A.1...

  • Seite 52: Produktbeschreibung Hochkippentleerung

    3 | Produktbeschreibung Hochkippentleerung 3.16.1.2 Flügelmesser kurz H60 CMS-T-00001192-A.1 Das Flügelmesser kurz H60 wird nur in Kombination mit dem Vertikutiermesser eingesetzt. In dieser Kom- bination eignet sich das Messer zum Vertikutieren und Aufsammeln bei trockenen und feuchten Verhält- nissen. CMS-I-00000997 3.16.1.3 Vertikutiermesser CMS-T-00001193-A.1 Das Vertikutiermesser eignet sich zum Vertikutieren...

  • Seite 53: Aufstieg Und Begehbare Stellen

    3 | Produktbeschreibung Aufstieg und begehbare Stellen 3.18 Aufstieg und begehbare Stellen CMS-T-00002454-B.1 Als Aufstiegshilfe auf den Fahrersitz sind rutschfeste Flächen 1 am Mähwerk vorhanden. Außer diesen Flächen ist nur der Fußraum 2 begehbar. CMS-I-00002261 3.19 Bedienelemente CMS-T-00002439-D.1 3.19.1 Lenkrad CMS-T-00002455-A.1 Die Maschine wird über die Hinterräder gelenkt.

  • Seite 54: Produktbeschreibung Bedienelemente

    3 | Produktbeschreibung Bedienelemente 3.19.2 Bedienhebel und Bedientasten CMS-T-00002456-B.1 CMS-I-00002262 Wahlhebel Fahrtrichtung Bedientaster Mähwerk absenken und anheben Bedienhebel Fahrtrichtungsanzeiger und Licht Bedientaste Mähwerk einschalten und ausschal- Bedientaster Hupe Bedientaste Rundumleuchte oder Arbeitsschein- Bedientaster Grasfangbehälter entleeren werfer Bedientaster Grasfangbehälter anheben und ab- Bedientaste Tempomat senken MG6399-DE-II | H.1 | 26.04.2021...

  • Seite 55: Bedienelemente Kabine

    3 | Produktbeschreibung Bedienelemente 3.19.3 Bedienelemente Kabine CMS-T-00006631-A.1 CMS-I-00004716 3-Stufenschalter Klimaanlagengebläse Bedientaste Scheibenwischer und Scheiben- waschanlage Temperaturregler Klimaanlage Bedientaste Kabinenbeleuchtung Bedientaste Klimaanlage 3.19.4 Warnblinklicht CMS-T-00002462-B.1 Die Bedientaste 1 für das Warnblinklicht befindet sich links an der Lenksäule. Bei eingeschaltetem Warnblinklicht blinkt die Bedientaste und beide Kon- trollleuchten des Fahrtrichtungsanzeigers in der Ar- maturentafel.

  • Seite 56: Fahrpedal Und Bremse

    3 | Produktbeschreibung Armaturenbrett 3.19.5 Fahrpedal und Bremse CMS-T-00002457-A.1 Fahrpedal, Gaspedal Bremspedal Verriegelung Bremspedal, Feststellbremse CMS-I-00002263 3.19.6 Kurbel CMS-T-00002517-B.1 Die Kurbel 1 hat folgende Funktionen: Schnitthöhe des Mähwerks einstellen. Schutzabdeckungen öffnen. Blockaden an den Förderschnecken lösen. Grasfangbehälter-Haube öffnen und schließen. Die Kurbel wird in der Halterung 2 am Mähwerk gelagert und fixiert.

  • Seite 57: Temperaturanzeige Motorkühlmittel

    3 | Produktbeschreibung Armaturenbrett 3.20.2 Temperaturanzeige Motorkühlmittel CMS-T-00002461-A.1 Die Temperaturanzeige Motorkühlmittel 1 zeigt die aktuelle Temperatur des Motorkühlmittels an. Wenn die Warnlampe 2 leuchtet, ist die Temperatur des Motorkühlmittels zu hoch. CMS-I-00002266 3.20.3 Kontrollleuchten und Warnleuchten CMS-T-00002459-B.1 CMS-I-00002307 Die Kontrollleuchten und Warnleuchten zeigen Warn- ungen, Störungen oder aktive Funktionen an.
  • Seite 58 3 | Produktbeschreibung Armaturenbrett Symbol Bedeutung Funktion Leuchtet, wenn der Tempomat eingeschaltet Kontrollleuchte für Tempomat ist. Leuchtet, wenn die Automatische Regenerati- Kontrollleuchte für Abgastemperatur on des Partikelfilters mit hoher Abgastempe- ratur aktiv ist. Kontrollleuchte für Vorglühen des Dieselmo- Leuchtet, wenn der Dieselmotor vorglüht. tors Leuchtet, wenn der Motoröldruck zu niedrig Kontrollleuchte für Motoröldruck...

  • Seite 59: Akustische Füllstandsanzeige Des Grasfangbehälters

    3 | Produktbeschreibung Armaturenbrett 3.20.4 Akustische Füllstandsanzeige des Grasfangbehälters CMS-T-00002463-C.1 Der Summer 1 ertönt, wenn der Grasfangbehälter voll ist und entleert werden muss. CMS-I-00002296 3.20.5 Info-Display CMS-T-00003066-B.1 3.20.5.1 Normalmodus CMS-T-00002683-B.1 Wenn die Maschine verwendet wird, ist der Normal- modus der Standardanzeigemodus. Zwischen Nor- malmodus und Job-Modus kann umgeschaltet wer- den.
  • Seite 60 3 | Produktbeschreibung Armaturenbrett Dauer aktueller Arbeitseinsatz Bearbeitete Gesamtfläche bei aktuellem Arbeits- einsatz Auftragsdauer 2.7 h Gemähte Fläche 560.5 m Gesammelte Menge bei aktuellem Arbeitsein- Mähvolumen 24 m satz Durchschnitts- geschwindigkeit 3.5 km/h Durchschnittsgeschwindigkeit bei aktuellem Ar- Kraftstoffverbrauch 7.0 L beitseinsatz Kraftstoffverbrauch bei aktuellem Arbeitseinsatz CMS-I-00002308...

  • Seite 61: Wartung Durchführen

    Spezialschlüssel 3 , um den Schutzdeckel am Riemenschutz und die seitliche Abdeckung vor dem Kühler zu öffnen. HINWEIS Verlorene Schlüssel können unter Angabe der CMS-I-00002360 Fahrzeug-Ident-Nr. bei AMAZONE nachbestellt werden. 3.22 GewindePack CMS-T-00001776-B.1 Im GewindePack ist Folgendes enthalten: Dokumente Hilfsmittel CMS-I-00002306 MG6399-DE-II | H.1 | 26.04.2021...

  • Seite 62: Amazone Cooling-System - Selbstreinigungs-Kühlluftsystem

    3 | Produktbeschreibung AMAZONE Cooling-System - Selbstreinigungs-Kühlluftsystem 3.23 AMAZONE Cooling-System - Selbstreinigungs-Kühlluftsystem CMS-T-00002467-B.1 Das System entfernt Staub und pflanzliche Rückstän- de aus dem Kühlergitter. Die pflanzlichen Rückstände entstehen besonders beim Mulchen. Das System arbeitet automatisch. Der Luftstrom des Hauptlüfters 1 wird zeitweise un- terbrochen und das zusätzliche Reinigungsgebläse...

  • Seite 63: Technische Daten

    4 | Technische Daten Technische Daten CMS-T-00003082-C.1 4.1 Abmessungen CMS-T-00006632-A.1 4.1.1 Abmessungen ohne Kabine CMS-T-00003084-C.1 CMS-I-00002305 MG6399-DE-II | H.1 | 26.04.2021...

  • Seite 64: Abmessungen Mit Kabine

    4 | Technische Daten Zulässige Anhängelast Kennzeichnung Bezeichnung Profihopper 1500 Gesamtlänge 3415 mm Gesamthöhe 2185 mm Höhe 1868 mm Bodenfreiheit 135 mm Höhe 2519 mm Höhe 2850 mm Gesamtbreite 1773 mm 4.1.2 Abmessungen mit Kabine CMS-T-00006633-A.1 CMS-I-00004718 Kennzeichnung Bezeichnung Profihopper 1500 Gesamtlänge 3415 mm Gesamthöhe...

  • Seite 65: Motor

    4 | Technische Daten Motor 4.3 Motor CMS-T-00003090-B.1 Motortyp Dieselmotor Yanmar 4TNV 88 Zylinderanzahl Hubraum 2190 ccm Leistung 34 kW oder 45,6 PS Kühlung Wassergekühlt Motoröl-Füllmenge 7,0 l Motorölviskosität SAE 15W-40 API-CJ-4 ACEA E6 4.4 Geschwindigkeit CMS-T-00003091-B.1 4.4.1 Fahrgeschwindigkeit CMS-T-00003092-B.1 Fahrtrichtung Fahrgeschwindigkeit Vorwärts...

  • Seite 66: Grasfangbehälter-Volumen

    4 | Technische Daten Grasfangbehälter-Volumen 4.6 Grasfangbehälter-Volumen CMS-T-00003106-A.1 1100 l 4.7 Mähwerk CMS-T-00003097-B.1 4.7.1 Schnittmaße CMS-T-00003098-B.1 Schnitthöhe max. 90 mm Schnittbreite 1500 mm 4.7.2 Mähwerkzeug CMS-T-00003099-A.1 HINWEIS Die Angaben der Werkzeugmenge beziehen sich auf eine 100-%-Bestückung mit dem gleichen Mähwerkzeug. Kombination Flü- Flügelmesser lang Flügelmesser kurz...

  • Seite 67: Reifenluftdruck

    4 | Technische Daten Angaben zur Geräuschentwicklung 4.8.2 Reifenluftdruck CMS-T-00003105-B.1 Reifen Druck Vorderreifen 1,5 bar Hinterreifen 1,5 bar Mähwerk-Stützräder 1,5 bar 4.9 Angaben zur Geräuschentwicklung CMS-T-00003101-A.1 Der arbeitsplatzbezogene Emissions-Schalldruckpe- gel beträgt 88 dB(A), gemessen im Betriebszustand am Ohr des Fahrers. Wert des Schallleistungspegels, nach Verordnung 2000/14/EG: LwA = 105 dB(A) 4.10 Angaben zur Schwingungsmessung...

  • Seite 68: Handlungsroutinen

    5 | Handlungsroutinen Handlungsroutinen CMS-T-00002855-D.1 5.1 Türen öffnen und schließen CMS-T-00006634-A.1 5.1.1 Türen öffnen CMS-T-00006635-A.1 Die folgenden Handlungsschritte sind bei beiden Tü- ren gleich. Um die Tür von außen zu öffnen, Entriegelungsknopf 1 drücken. 2. Tür am Griff 2 öffnen. Die Tür wird mit Unterstützung der Gasdruckfeder geöffnet und in geöffneter Stellung gehalten.

  • Seite 69: Handlungsroutinen Türen Öffnen Und Schließen

    5 | Handlungsroutinen Türen öffnen und schließen 5.1.2 Türen schließen CMS-T-00006636-A.1 Um die Tür von außen zu schließen, Tür am Griff 1 zudrücken bis das Türschloss einrastet. Um die Tür von innen zu schließen, Tür am Griff 2 zuziehen bis das Türschloss ein- rastet.

  • Seite 70: Grasfangbehälter-Haube Öffnen Und Schließen

    5 | Handlungsroutinen Grasfangbehälter-Haube öffnen und schließen Um die Tür zu schließen, Tür am Griff 1 aus dem Anschlagpuffer 2 zie- hen. CMS-I-00004723 6. Entriegelung 1 nach unten ziehen. 7. Gasdruckfeder 2 einhängen und mit der Entrie- gelung sichern. 8. Tür schließen, bis das Türschloss einrastet. CMS-I-00004747 5.2 Grasfangbehälter-Haube öffnen und schließen CMS-T-00004125-A.1...

  • Seite 71: Grasfangbehälter-Haube Schließen

    5 | Handlungsroutinen Grasfangbehälter-Haube öffnen und schließen Um die Grasfangbehälter-Haube zu entriegeln, die Haken 1 rechts und links mit der Kurbel 2 bis zur Arretierung nach hinten ziehen. 4. Grasfangbehälter-Haube 3 mit Unterstützung der Gasdruckfedern nach oben schwenken. Die Gasdruckfedern halten die Haube in geöffne- ter Stellung.

  • Seite 72: Sitzträger Öffnen Und Schließen

    5 | Handlungsroutinen Sitzträger öffnen und schließen 5.3 Sitzträger öffnen und schließen CMS-T-00002856-C.1 5.3.1 Sitzträger öffnen CMS-T-00002853-C.1 Über den Sitzträger erhält man Zugang zu folgenden Komponenten: Fahrzeugbatterie Dieselkraftstoff-Vorfilter mit Wasserabscheider Riemenantrieb Mähwerk Wartungsklappe für Zugang zum Kühlmittelbehäl- GewindePack mit Dokumenten und Hilfsmitteln unter dem Sitzträger.
  • Seite 73 5 | Handlungsroutinen Sitzträger öffnen und schließen 6. Tür 1 ganz öffnen bis der Zapfen 2 im An- schlagpuffer 3 fixiert ist. CMS-I-00004719 WARNUNG Verletzungsgefahr durch defekte Gas- druckfeder Wenn der Sitzträger geöffnet ist, prüfen Sie den Halt des Sitzträgers. Stützen Sie den Sitzträger nur mit der Gasdruckfeder ab.

  • Seite 74: Sitzträger Schließen

    5 | Handlungsroutinen Werkzeugkasten öffnen 5.3.2 Sitzträger schließen CMS-T-00002854-B.1 Um den Sitzträger zu schließen, den Sitzträger am Griff 1 nach unten ziehen und die Verriegelung einrasten lassen. 2. Schlüssel 2 abziehen. 3. Sichere Verriegelung des Sitzträgers prüfen. CMS-I-00002444 Wenn die Maschine eine Kabine hat, die folgenden Handlungsschritte bei beiden Türen gleich ausführen.

  • Seite 75: Werkzeugkasten Schließen

    5 | Handlungsroutinen Werkzeugkasten schließen Handschuhe Gegenstände ähnlicher Größe 1. Schutzkappe 1 öffnen. 2. Mit dem Schlüssel 2 den Werkzeugkasten 3 entriegeln. 3. Werkzeugkasten 3 im Bereich der Mulde mit der Hand öffnen. CMS-I-00002359 5.5 Werkzeugkasten schließen CMS-T-00002948-A.1 1. Werkzeugkasten schließen. 2.
  • Seite 76 5 | Handlungsroutinen Motorabdeckung öffnen und schließen VORSICHT Verbrennungsgefahr durch heiße Oberflä- chen an Motor und Abgasanlage Wenn der Motor und die Abgasanlage heiß sind, halten Sie die Motorabdeckung geschlos- sen. Über die Motorabdeckung werden folgende Kompo- nenten zugänglich: Dieselmotor Einfüllöffnung Motoröl Hydraulik Verteilerblock Lichtmaschine...

  • Seite 77: Motorabdeckung Schließen

    5 | Handlungsroutinen Motorabdeckung öffnen und schließen WARNUNG Verletzungsgefahr durch defekte Gas- druckfeder Wenn die Motorabdeckung geöffnet ist, prüfen Sie den Halt der Motorabdeckung. Stützen Sie die Motorabdeckung nur mit der Gasdruckfeder ab. Ersetzen Sie die defekte Gasdruckfeder sofort. 6. Verriegelung 1 nach links drehen 7.
  • Seite 78 5 | Handlungsroutinen Motorabdeckung öffnen und schließen 3. Motorabdeckung 1 vollständig nach unten schwenken. Die Gummidichtung 2 mit dem darunterliegenden Kunststoff-Gummihalter dabei über die Längsförderschnecke 3 führen. 4. Verriegelung 4 nach rechts drehen. Die Motorabdeckung ist verriegelt. 5. Sichere Verriegelung der Motorabdeckung prüfen. CMS-I-00004389 6.

  • Seite 79: Rotorschutzabdeckung Öffnen Und Schließen

    5 | Handlungsroutinen Rotorschutzabdeckung öffnen und schließen 5.7 Rotorschutzabdeckung öffnen und schließen CMS-T-00002859-C.1 5.7.1 Rotorschutzabdeckung öffnen CMS-T-00002625-C.1 Über die Rotorschutzabdeckung werden folgende Komponenten zugänglich: Rotor Mähmesser und Messeraufnahmen Querförderschnecken Montagemöglichkeit für Mulchklappe WARNUNG Nachlaufender Rotor Einzugsgefahr und Gefahr von Schnittverlet- zungen Solange sich der Rotor und die Schneid- werkzeuge bewegen,...

  • Seite 80: Rotorschutzabdeckung Schließen

    5 | Handlungsroutinen Rotorschutzabdeckung öffnen und schließen VORSICHT Quetschgefahr durch falsch gesicherte Rotorschutzabdeckung Wenn das Seil defekt ist, ersetzen Sie das Seil sofort. Verwenden Sie nur das Seil, um die Ro- torschutzabdeckung zu sichern. 6. Rotorschutzabdeckung 1 am Handgriff 2 öff- nen.

  • Seite 81: Handlungsroutinen Kühlerabdeckung Öffnen Und Schließen

    3 einrastet. 7. Sichere Arretierung der Kurbel prüfen. CMS-I-00002315 5.8 Kühlerabdeckung öffnen und schließen CMS-T-00002861-B.1 5.8.1 Kühlerabdeckung öffnen CMS-T-00002623-B.1 Über die Kühlerabdeckung werden folgende Kompo- nenten zugänglich: Motorkühler Ölkühler Luftfilter Ölmessstab Motor Hydrauliköltank Gebläse AMAZONE Cooling-System MG6399-DE-II | H.1 | 26.04.2021...

  • Seite 82: Kühlerabdeckung Schließen

    5 | Handlungsroutinen Elektrikwartungsklappe öffnen und schließen 1. Spezialschlüssel 1 in die Verriegelung 2 ein- führen. 2. Spezialschlüssel nach links drehen. Kühlerabdeckung ist entriegelt. 3. Kühlerabdeckung 3 mit Unterstützung der Gas- druckfeder von Hand öffnen. Die Gasdruckfeder hält die Kühlerabdeckung in geöffneter Stellung.

  • Seite 83: Handlungsroutinen Elektrikwartungsklappe Öffnen Und Schließen

    5 | Handlungsroutinen Elektrikwartungsklappe öffnen und schließen 5.9.2 Elektrikwartungsklappe schließen CMS-T-00002864-C.1 1. Elektrikwartungsklappe 2 nach hinten klappen. 2. Verriegelungen 1 nach rechts drehen. Verriegelungen greifen spürbar in das Gegen- stück. 3. Sichere Verriegelung und festen Sitz der Elektrik- wartungsklappe prüfen. 4.

  • Seite 84: Maschine Vorbereiten

    6 | Maschine vorbereiten Maschine vorbereiten CMS-T-00003056-B.1 6.1 Standardfahrersitz einstellen CMS-T-00002533-B.1 6.1.1 Längseinstellung wählen CMS-T-00002552-B.1 1. Den Hebel 1 nach außen drücken und halten. 2. Den Sitz in die gewünschte Position schieben. 3. Den Hebel loslassen. Der Hebel rastet spürbar und hörbar ein. Der Sitz ist in der eingestellten Position arretiert.

  • Seite 85: Maschine Vorbereiten Standardfahrersitz Einstellen

    6 | Maschine vorbereiten Standardfahrersitz einstellen 6.1.3 Sitzfederung einstellen CMS-T-00002553-B.1 Der Standardfahrersitz kann weich oder hart gefedert werden. 1. Hebel 1 nach vorne schwenken Um den Sitz weich zu federn, Hebel nach rechts schwenken oder um den Sitz hart zu federn, Hebel nach links schwenken.

  • Seite 86: Fahrersitz Komfort De Luxe Einstellen

    6 | Maschine vorbereiten Fahrersitz Komfort De Luxe einstellen 6.2 Fahrersitz Komfort De Luxe einstellen CMS-T-00002551-B.1 6.2.1 Längseinstellung wählen CMS-T-00002549-B.1 1. Den Hebel 1 nach oben ziehen und halten. 2. Den Sitz in die gewünschte Position schieben. 3. Den Hebel loslassen. Der Hebel rastet spürbar und hörbar ein.

  • Seite 87: Fahrergewicht Für Luftfederung Einstellen

    6 | Maschine vorbereiten Fahrersitz Komfort De Luxe einstellen 6.2.3 Fahrergewicht für Luftfederung einstellen CMS-T-00002557-B.1 Für die richtige Funktion der Luftfederung muss das jeweilige Fahrergewicht bei belastetem Fahrersitz ein- gestellt werden. Die Gewichtseinstellung ist von 45 kg bis 170 kg möglich. 1.

  • Seite 88: 63 6.2.5 Kopfstütze Einstellen

    6 | Maschine vorbereiten Fahrersitz Komfort De Luxe einstellen 6.2.5 Kopfstütze einstellen CMS-T-00002559-B.1 Um die Höhe der Kopfstütze einzustellen, Kopfstütze über die spürbaren Rasterungen he- rausziehen oder hineinschieben. Um die Kopfstütze zu entfernen, Kopfstütze mit einem Ruck über den oberen End- anschlag hinaus herausziehen.

  • Seite 89: Fahrersitz Primo Xl Einstellen

    6 | Maschine vorbereiten Fahrersitz Primo XL einstellen 6.3 Fahrersitz Primo XL einstellen CMS-T-00003068-B.1 6.3.1 Längseinstellung wählen CMS-T-00002549-B.1 1. Den Hebel 1 nach oben ziehen und halten. 2. Den Sitz in die gewünschte Position schieben. 3. Den Hebel loslassen. Der Hebel rastet spürbar und hörbar ein. Der Sitz ist in der eingestellten Position arretiert.

  • Seite 90: Fahrergewicht Für Luftfederung Einstellen

    6 | Maschine vorbereiten Fahrersitz Primo XL einstellen 6.3.3 Fahrergewicht für Luftfederung einstellen CMS-T-00002557-B.1 Für die richtige Funktion der Luftfederung muss das jeweilige Fahrergewicht bei belastetem Fahrersitz ein- gestellt werden. Die Gewichtseinstellung ist von 45 kg bis 170 kg möglich. 1.

  • Seite 91: Kopfstütze Einstellen

    6 | Maschine vorbereiten Fahrersitz Primo XL einstellen 6.3.5 Kopfstütze einstellen CMS-T-00002559-B.1 Um die Höhe der Kopfstütze einzustellen, Kopfstütze über die spürbaren Rasterungen he- rausziehen oder hineinschieben. Um die Kopfstütze zu entfernen, Kopfstütze mit einem Ruck über den oberen End- anschlag hinaus herausziehen.

  • Seite 92: Maschine Vorbereiten Armlehne Mit Bedienfeld Einstellen

    6 | Maschine vorbereiten Armlehne mit Bedienfeld einstellen 6.3.8 Längshorizontalfederung einstellen CMS-T-00002852-B.1 Um die Längshorizontalfederung einzuschalten, den Griff in Position 1 stellen. Um die Längshorizontalfederung auszuschalten, den Griff in Position 2 stellen. CMS-I-00002448 6.4 Armlehne mit Bedienfeld einstellen CMS-T-00002550-B.1 1. Hebel 1 lösen. 2.

  • Seite 93: Maschine Vorbereiten Lenksäule Einstellen

    6 | Maschine vorbereiten Lenksäule einstellen 7. Klemmschraube 1 lösen. 8. Neigung der Armlehne 2 einstellen. 9. Klemmschraube festziehen. CMS-I-00002331 6.5 Lenksäule einstellen CMS-T-00002534-A.1 1. Klemmhebel 1 lösen. 2. Lenksäule 2 in gewünschte Position schwen- ken. 3. Klemmhebel festziehen. CMS-I-00002325 6.6 Motorölstand prüfen CMS-T-00002540-B.1 1.

  • Seite 94: Motoröl Nachfüllen

    6 | Maschine vorbereiten Motoröl nachfüllen 3. Motorölstand 1 ablesen. Der richtige Motorölstand befindet sich zwischen den Markierungen Minimal 2 und Maximal 3 . Wenn der Motorölstand unterhalb Minimal ist, Motoröl nachfüllen. CMS-I-00002318 6.7 Motoröl nachfüllen CMS-T-00002611-A.1 1. Motorabdeckung öffnen. UMWELTHINWEIS Gefahr durch austretendes Öl Fangen Sie austretendes Öl auf.

  • Seite 95: Hydrauliköl Nachfüllen

    6 | Maschine vorbereiten Hydrauliköl nachfüllen 3. Kühlerabdeckung 1 öffnen. 4. Hydraulikölstand an der Füllstandsanzeige 2 des Öltanks prüfen. Der Hydraulikölstand ist optimal, wenn der Pegel die obere Markierung 3 erreicht. Wenn der Hydraulikölstand an oder unterhalb der unteren Markierung ist, Hydrauliköl nachfüllen.

  • Seite 96: Dieselkraftstoff Tanken

    6 | Maschine vorbereiten Dieselkraftstoff tanken 6.11 Dieselkraftstoff tanken CMS-T-00002616-B.1 WICHTIG Maschinenschäden durch falschen oder zu wenig Kraftstoff. Verwenden Sie nur Dieselkraftstoffe mit einem Schwefelgehalt ≤ 10 mg/kg, der Norm DIN 51628 und EN 590. Verwenden Sie kein Bio Diesel oder eine andere Kraftstoffmischung.

  • Seite 97: Messer Und Messeraufnahmen Prüfen

    6 | Maschine vorbereiten Messer und Messeraufnahmen prüfen 6.13 Messer und Messeraufnahmen prüfen CMS-T-00002680-B.1 WARNUNG Nachlaufender Rotor Einzugsgefahr und Gefahr von Schnittverlet- zungen Solange sich der Rotor und die Schneid- werkzeuge bewegen, halten Sie die Rotorschutzabdeckung ge- schlossen. 1. Rotorschutzabdeckung öffnen. 2.

  • Seite 98: Maschine Vorbereiten Messer Auswählen

    6 | Maschine vorbereiten Messer auswählen Flügelmesser Flügelmesser Flügelmesser Vertikutiermes- Vertikutiermes- lang H77 mit kurz H60 mit Einsatzbereich lang H77, seri- ser 3 mm ser 2 mm Vertikutiermes- Vertikutiermes- enmäßig Rasenplatzpfle- Golfplatzpflege Pflege von Park- anlagen Pflege öffentli- cher Grünanla- Mähen und Auf- sammeln in feuchten Bedin-...

  • Seite 99: Messer Wechseln Oder Ersetzen

    6 | Maschine vorbereiten Messer wechseln oder ersetzen 6.15 Messer wechseln oder ersetzen CMS-T-00002537-B.1 WARNUNG Nachlaufender Rotor Einzugsgefahr und Gefahr von Schnittverlet- zungen Solange sich der Rotor und die Schneid- werkzeuge bewegen, halten Sie die Rotorschutzabdeckung ge- schlossen. 1. Rotorschutzabdeckung 1 öffnen und sichern. CMS-I-00002234 WICHTIG Maschinenschäden durch falsche Messer-...

  • Seite 100: Mulchklappe Einbauen

    6 | Maschine vorbereiten Mulchklappe einbauen 2. Messer 1 zum spitzen Bereich 2 der Aufnah- me schwenken. 3. Messer um 90° drehen und mit der offenen Seite am spitzen Bereich herausnehmen. 4. Anderes oder neues Messer mit der offenen Seite am spitzen Bereich einschieben und Messer auf die Aufnahme schwenken.

  • Seite 101: Mulchklappe Ausbauen

    6 | Maschine vorbereiten Mulchklappe ausbauen 6.17 Mulchklappe ausbauen CMS-T-00002868-B.1 1. Maschine stillsetzen. 2. Rotorschutzabdeckung öffnen. 3. Mulchklappe aus dem Mähwerk herausnehmen. 4. Mulchklappe reinigen. 5. Rotorschutzabdeckung schließen. 6. Mulchklappe 1 auf die Rotorschutzabdeckung legen. Die Mulchklappe muss links und rechts unter die Haken 2 greifen.

  • Seite 102: Überrollbügel Hochklappen

    6 | Maschine vorbereiten Überrollbügel hochklappen 3. Kurbel 1 auf die Einstellschraube aufschieben. Um die Schnitthöhe einzustellen, Kurbel nach links oder rechts drehen. Eingestellte Schnitthöhe wird an der Schnitthö- henanzeige 2 angezeigt. CMS-I-00002316 5. Kurbel 1 mit dem Handgriff 2 nach unten in die Halterung einschieben, bis die Arretierung 3 einrastet.

  • Seite 103: Überrollbügel Herunterklappen

    6 | Maschine vorbereiten Überrollbügel herunterklappen 3. Verriegelungshebel 1 , links und rechts, heraus- ziehen und bis zum Anschlag nach rechts dre- hen. Verriegelungshebel ist in geöffneter Position arre- tiert. 4. Überrollbügel 2 nach oben klappen. 5. Verriegelungshebel nach links drehen und in die Aufnahme gleiten lassen.

  • Seite 104: Anhänger Ankuppeln

    6 | Maschine vorbereiten Anhänger ankuppeln VORSICHT Quetschgefahr für die Hände beim Klap- pen des Überrollbügels Wenn Sie den Überrollbügel klappen fassen Sie nicht in den Drehbereich. Halten Sie den Überrollbügel immer oben fest. Führen Sie den Überrollbügel von Hand bis in seine Endposition.

  • Seite 105: Maschine Für Die Straßenfahrt Vorbereiten

    6 | Maschine vorbereiten Maschine für die Straßenfahrt vorbereiten 6.22 Maschine für die Straßenfahrt vorbereiten CMS-T-00002539-A.1 1. Sauberkeit der Beleuchtung und der Fahrtrich- tungsanzeiger prüfen. 2. Verschmutzte Beleuchtung vor der Straßenfahrt reinigen. 3. Beleuchtung und Fahrtrichtungsanzeiger auf Funktion prüfen. 4. Defekte Beleuchtung und Fahrtrichtungsanzeiger sofort instandsetzen.

  • Seite 106: Maschine Verwenden

    7 | Maschine verwenden Maschine verwenden CMS-T-00003058-D.1 7.1 Aufsteigen und absteigen CMS-T-00002666-B.1 Um bei einer Maschine ohne Kabine aufzustei- gen und abzusteigen, den Haltegriff 1 und die Trittfläche 2 verwen- den. 2. Immer mit dem Gesicht zur Maschine aufsteigen und absteigen. CMS-I-00002386 Um bei einer Maschine mit Kabine aufzusteigen und abzusteigen,...

  • Seite 107: Maschine Fahren

    7 | Maschine verwenden Maschine fahren 7.2 Maschine fahren CMS-T-00003073-D.1 7.2.1 Sicherheitsgurt verwenden CMS-T-00002627-B.1 WARNUNG Unsachgemäße Verwendung des Sicher- heitsgurts Wenn der Überrollbügel hochgeklappt ist, legen Sie den Sicherheitsgurt an. Wenn Sie den Überrollbügel kurzzeitig heruntergeklappen, legen Sie den Sicherheitsgurt nicht an. 1.

  • Seite 108: Dieselmotor Ausschalten

    7 | Maschine verwenden Maschine fahren 1. Auf den Fahrersitz setzen. 2. Wahlhebel Fahrtrichtung 1 in Neutralstellung bringen. 3. Bremspedal 2 treten. CMS-I-00002371 4. Zündschlüssel 1 in das Zündschloss stecken. 5. Zündschlüssel in Stellung drehen. Lenkradschloss wird entriegelt. 6. Zündschlüssel in Stellung drehen.

  • Seite 109: Fahrtrichtung Wählen

    7 | Maschine verwenden Maschine fahren 7.2.4 Fahrtrichtung wählen CMS-T-00002629-B.1 1. Auf den Fahrersitz setzen. Um vorwärts zu fahren, Wahlhebel 1 anheben und in Stellung 2 brin- oder um rückwärts zu fahren, Wahlhebel anheben und in Stellung 3 bringen. oder CMS-I-00002370 Wahlhebel in Neutralstellung 4 bringen.

  • Seite 110: Feststellbremse Betätigen

    7 | Maschine verwenden Maschine fahren 7.2.7 Feststellbremse betätigen CMS-T-00002633-B.1 1. Bremspedal 1 treten. 2. Verriegelungshebel 2 betätigen. 3. Bremspedal loslassen. Die Feststellbremse ist aktiv und die Kontroll- leuchte leuchtet. CMS-I-00002367 Um die Feststellbremse zu lösen, Bremspedal treten. Die Feststellbremse ist gelöst und die Kontroll- leuchte ist erloschen.

  • Seite 111: Tempomat Ausschalten

    7 | Maschine verwenden Maschine fahren 7.2.8.2 Tempomat ausschalten CMS-T-00002866-B.1 1. Bedientaste einmal drücken. Der Tempomat ist ausgeschaltet und die Kontroll- leuchte ist erloschen. Die Fahrgeschwindig- keit wird wieder manuell mit dem Gaspedal gere- gelt. Um die zuvor gespeicherte Geschwindigkeit ab- zurufen, Tempomat erneut einschalten.

  • Seite 112: Arbeitsscheinwerfer Verwenden

    7 | Maschine verwenden Maschine fahren 3. Rundumleuchte mit der Bedientaste 1 einschal- oder ausschalten. CMS-I-00002366 7.2.10 Arbeitsscheinwerfer verwenden CMS-T-00006176-A.1 Zur Verwendung des Arbeitsscheinwerfers muss die Rundumleuchte auf den Arbeitsscheinwerfer umge- baut werden. HINWEIS Der elektrische Kontakt befindet sich in der Halte- rung.

  • Seite 113: Beleuchtung Für Die Straßenfahrt Verwenden

    7 | Maschine verwenden Maschine fahren 5. Rundumleuchte zur Aufbewahrung auf die Halte- rung 1 schieben. 6. Klemmverschraubung 2 festschrauben. CMS-I-00004391 7. Arbeitsscheinwerfer mit der Bedientaste 1 ein- schalten oder ausschalten. CMS-I-00002366 7.2.11 Beleuchtung für die Straßenfahrt verwenden CMS-T-00002634-C.1 Um das Standlicht einzuschalten, Drehschalter in Stellung drehen.

  • Seite 114: Hupe Betätigen

    7 | Maschine verwenden Maschine fahren Um die Fahrtrichtungsanzeiger links einzu- schalten, Hebel 1 nach vorn drücken. In dem Armaturenbrett blinkt der Fahrtrichtungs- pfeil links Um die Fahrtrichtungsanzeiger rechts einzu- schalten, Hebel nach hinten drücken. CMS-I-00002364 In dem Armaturenbrett blinkt der Fahrtrichtungs- pfeil rechts Nach dem Abbiegen stellt sich der Hebel automa- tisch wieder in die Mittelstellung zurück.

  • Seite 115: Scheibenwischer Verwenden

    7 | Maschine verwenden Maschine fahren 7.2.14 Scheibenwischer verwenden CMS-T-00006637-A.1 1. Scheibenwischer mit der Bedientaste 1 ein- schalten oder ausschalten. Um die Scheibenwaschanlage zu verwenden, die Bedientaste kurz drücken. Der Scheibenwischer wischt mit Wischwasser. CMS-I-00004728 7.2.15 Klimaanlage und Heizung verwenden CMS-T-00006645-A.1 7.2.15.1 Klimaanlage verwenden CMS-T-00006638-A.1...

  • Seite 116: Heizung Verwenden

    7 | Maschine verwenden Maschine fahren 7.2.15.2 Heizung verwenden CMS-T-00006646-A.1 VORAUSSETZUNGEN Dieselmotor ist gestartet 1. Gebläseschalter 1 auf Stufe 1, 2 oder 3 stellen. 2. Klimaanlage mit dem Schalter 3 ausschalten. Die Kontrolleuchte am Schalter erlischt. Um die gewünschte Temperatur einzustellen, Temperaturregler 2 gegen den Uhrzeigersinn in den roten Bereich drehen.

  • Seite 117: Sonnenschutzrollo Verwenden

    7 | Maschine verwenden Maschine einsetzen 7.2.17 Sonnenschutzrollo verwenden CMS-T-00006744-A.1 1. Sonnenschutzrollo an der Lasche 1 bis zur ge- wünschten Position herausziehen. Um das Sonnenschutzrollo einzufahren, die Taste 2 drücken. CMS-I-00004748 7.3 Maschine einsetzen CMS-T-00003075-C.1 7.3.1 Mähen starten CMS-T-00002637-C.1 GEFAHR! Drehender Rotor und wegschleudernde Gegenstände Senken Sie das Mähwerk vollständig ab,...
  • Seite 118 7 | Maschine verwenden Maschine einsetzen VORAUSSETZUNGEN Fahrer sitzt auf dem Fahrersitz Feststellbremse ist gelöst Grasfangbehälter ist geschlossen und vollstän- dig abgesenkt Grasfangbehälter ist nicht vollständig gefüllt Um das Mähwerk abzusenken, Taste drücken. Das Mähwerk ist in Schwimmstellung und passt sich den Unebenheiten des Geländes an.

  • Seite 119: Mähen Beenden

    7 | Maschine verwenden Maschine einsetzen Wenn die akustische Füllstandsanzeige tönt, muss der Grasfangbehälter entleert werden. CMS-I-00002296 7.3.2 Mähen beenden CMS-T-00002668-B.1 WICHTIG Gefahr von Schäden am Rotor Wenn das Mähwerk abgesenkt und aus- geschaltet ist, bewegen Sie nicht die Maschine. 1.

  • Seite 120: Mulchen

    7 | Maschine verwenden Maschine einsetzen Um das Mähwerk anzuheben, Taste drücken. CMS-I-00002383 7.3.3 Mulchen CMS-T-00003738-B.1 VORAUSSETZUNGEN Mulchklappe ist eingebaut. Mulchen wie das Mähen starten und beenden. 7.3.4 Vertikutieren CMS-T-00002677-C.1 VORAUSSETZUNGEN Vertikutiermesser sind montiert. WICHTIG Maschinenschäden durch hohen Erdanteil Füllen Sie den Grasfangbehälter nur zur Hälfte beim Vertikutieren mit hohem Erd- anteil.

  • Seite 121: Grasfangbehälter Entleeren

    7 | Maschine verwenden Grasfangbehälter entleeren 7.4 Grasfangbehälter entleeren CMS-T-00003076-C.1 7.4.1 Grasfangbehälter bodennah entleeren CMS-T-00002641-C.1 1. Grasfangbehälter vollständig absenken. 2. Maschine rückwärts an die Entladestelle heran- fahren. Um den Grasfangbehälter zu kippen, Taste drücken. Der Grasfangbehälter wird geöffnet. Die Kontrollleuchte leuchtet solange der CMS-I-00002381 Grasfangbehälter gekippt und geöffnet ist.
  • Seite 122 7 | Maschine verwenden Grasfangbehälter entleeren 1. Maschine rückwärts bis 1 m vor die Entladestelle heranfahren. HINWEIS Die maximale Höhe der Hochkippentleerung be- trägt 2,50 m. 2. Grasfangbehälter durch Drücken der Taste anheben. Die Kontrollleuchte leuchtet. CMS-I-00002380 Um den Grasfangbehälter zu kippen, Taste drücken.

  • Seite 123: Info-Display Einstellen

    7 | Maschine verwenden Info-Display einstellen 7.5 Info-Display einstellen CMS-T-00003077-B.1 7.5.1 Sprache einstellen CMS-T-00002686-B.1 1. Auf den Fahrersitz setzen. 2. Bedientaster 1 und 2 gedrückt halten. 3. Zündung einschalten. Sprachauswahl erscheint. 4. Sprache über die Taste 1 einstellen. 5. Zündschlüssel in Stellung zurückdrehen.

  • Seite 124: Zwischen Normalmodus Und Job-Modus Umschalten

    7 | Maschine verwenden Info-Display einstellen 7.5.3 Zwischen Normalmodus und Job-Modus umschalten CMS-T-00002681-B.1 1. Zündung einschalten oder Motor starten. 2. Bedientaster 1 zum Umschalten drücken. HINWEIS Nach erneutem Start der Maschine wird der Nor- malmodus angezeigt. CMS-I-00002394 7.5.4 Zähler Job-Modus zurücksetzen CMS-T-00002688-B.1 1.

  • Seite 125: Maschine Verwenden Info-Display Einstellen

    7 | Maschine verwenden Info-Display einstellen VORAUSSETZUNGEN Grasfangbehälter ist etwas angehoben, die Kontrollleuchte leuchtet. Fahrersitz ist nicht besetzt. 1. Zündung einschalten. 2. Bedientaster 1 und 2 gleichzeitig 5 Mal drü- cken. 3. Grasfangbehälter absenken. 4. Zündung ausschalten. CMS-I-00002392 MG6399-DE-II | H.1 | 26.04.2021...

  • Seite 126: Maschine Instand Halten

    8 | Maschine instand halten Maschine instand halten CMS-T-00002721-D.1 8.1 Maschine anheben CMS-T-00002758-B.1 Hebepunkte an der Maschine sind mit Aufklebern ge- kennzeichnet. WICHTIG Maschinenschäden durch falsches Anset- zen des Wagenhebers oder Hebeeinrich- tungen Setzen Sie den Wagenheber oder Hebe- CMS-I-00000431 einrichtungen nur am Rahmen im Bereich der Kennzeichnung an.

  • Seite 127: Maschine Warten

    8 | Maschine instand halten Maschine warten 8.2 Maschine warten CMS-T-00002740-C.1 8.2.1 Wartungsplan nach dem ersten Einsatz Radschrauben-Anzugsmoment prüfen siehe Seite 124 Hydraulikschläuche prüfen siehe Seite 125 bei Bedarf Scheibenwischwasser nachfüllen siehe Seite 137 alle 10 Betriebsstunden / bei Bedarf Frischluftfilter der Kabine reinigen siehe Seite 138 Umluftfilter der Kabine reinigen...

  • Seite 128: Motorkühlmittel-Füllstand Prüfen

    8 | Maschine instand halten Maschine warten alle 500 Betriebsstunden / alle 12 Monate Scheibenwischer Wischblatt prüfen und ersetzen siehe Seite 137 Klimaanlage prüfen siehe Seite 138 8.2.2 Motorkühlmittel-Füllstand prüfen CMS-T-00002747-B.1 INTERVALL alle 10 Betriebsstunden oder täglich 1. Sitzträger öffnen. 2.

  • Seite 129: Kühler Reinigen

    8 | Maschine instand halten Maschine warten 8.2.3 Kühler reinigen CMS-T-00002749-B.1 INTERVALL alle 10 Betriebsstunden oder täglich 1. Kühlerabdeckung öffnen. 2. Kühlerrippen 1 mit Druckluft ausblasen. 3. Kühlerabdeckung schließen. CMS-I-00002436 8.2.4 Wasserabscheider prüfen CMS-T-00002751-B.1 INTERVALL alle 10 Betriebsstunden oder täglich 1.

  • Seite 130: Wasserabscheider Reinigen

    8 | Maschine instand halten Maschine warten 8.2.5 Wasserabscheider reinigen CMS-T-00002846-B.1 INTERVALL alle 50 Betriebsstunden oder wöchentlich 1. Sitzträger öffnen. 2. Einen Schlauch auf den Schlauchnippel 1 auf- schieben. 3. Das andere Schlauchende in einen geeigneten Auffangbehälter führen. 4. Ablassschraube 2 öffnen. Wenn reiner Dieselkraftstoff austritt, Ablassschraube schließen.

  • Seite 131: Hydraulikschläuche Prüfen

    8 | Maschine instand halten Maschine warten 8.2.7 Hydraulikschläuche prüfen CMS-T-00002750-B.1 INTERVALL nach dem ersten Einsatz alle 50 Betriebsstunden oder wöchentlich HINWEIS Die Hydraulikschläuche sind über folgende Zu- gänge zu erreichen: Motorabdeckung Sitzträger Unter dem angehobenem Grasfangbehälter CMS-I-00000532 1. Hydraulikschläuche auf Beschädigungen wie Scheuerstellen, Schnitte, Risse und Verformun- gen prüfen.
  • Seite 132 8 | Maschine instand halten Maschine warten Riemenspannung nach dem Ein- Antriebsriemen Riemenspannung Erstmontage laufen Hauptantriebsriemen 380 N - 430 N 330 N - 380 N Lüfterantriebsriemen 250 N - 300 N 200 N - 250 N Antriebsriemen Mähwerk 380 N - 430 N 330 N - 380 N Rotorantriebsriemen 250 N - 300 N...
  • Seite 133 8 | Maschine instand halten Maschine warten 15. Beschädigte und verschlissene Antriebsriemen sofort von einer Fachwerkstatt ersetzen lassen. 16. Sitzträger schließen. 17. Schutzabdeckung 1 abbauen. 18. Riemenspannung an allen 5 Rotorantriebsriemen 2 prüfen. 19. Nachstellen der Riemenspannung in einer Fach- werkstatt durchführen lassen.

  • Seite 134: Luftfilter Reinigen

    8 | Maschine instand halten Maschine warten 8.2.9 Luftfilter reinigen CMS-T-00002845-B.1 INTERVALL alle 50 Betriebsstunden oder wöchentlich 1. Kühlerabdeckung öffnen. 2. Verriegelungen 1 öffnen. 3. Luftfilterdeckel 2 abnehmen. CMS-I-00002412 4. Luftfilter 1 mit Druckluft vorsichtig ausblasen. 5. Luftfilterdeckel anbauen. 6. Luftfilterdeckel verriegeln. 7.

  • Seite 135: Luftfilter Wechseln

    8 | Maschine instand halten Maschine warten 8.2.10 Luftfilter wechseln CMS-T-00002849-B.1 INTERVALL alle 500 Betriebsstunden oder alle 12 Monate 1. Kühlerabdeckung öffnen. 2. Verriegelungen 1 öffnen. 3. Luftfilterdeckel 2 abnehmen. CMS-I-00002412 4. Luftfilter 1 herausnehmen. CMS-I-00002413 5. Darunter liegenden Luftfilter 2 herausnehmen. 6.

  • Seite 136: Batterie Prüfen

    8 | Maschine instand halten Maschine warten 8.2.11 Batterie prüfen CMS-T-00002744-B.1 INTERVALL alle 500 Betriebsstunden oder alle 12 Monate 1. Sitzträger öffnen. 2. Spannung der Batterie 1 im Ruhezustand prü- fen. Spannung Batteriezustand 12,65 V - 12,8 V Batterie ist voll geladen. 12,6 V - 12,4 V Batterie ist halb geladen.
  • Seite 137 8 | Maschine instand halten Maschine warten 1. Alle 3 Hauptantriebsriemen 1 auswechseln. CMS-I-00002433 2. Lüfterantriebsriemen 1 auswechseln. CMS-I-00002737 3. Alle 3 Mähwerkantriebsriemen 1 auswechseln. CMS-I-00002432 4. Alle 5 Antriebsriemen 1 auswechseln. CMS-I-00002919 MG6399-DE-II | H.1 | 26.04.2021...

  • Seite 138: Hydrauliköl Mit Filter Wechseln

    8 | Maschine instand halten Maschine warten 5. Alle 3 Antriebsriemen 1 auswechseln. CMS-I-00002918 8.2.13 Hydrauliköl mit Filter wechseln CMS-T-00002748-B.1 INTERVALL alle 500 Betriebsstunden oder alle 12 Monate 1. Hydrauliköl über die Ablassschraube 1 ablas- sen. 2. Hydrauliköl mit einem geeigneten Auffangbehälter auffangen und umweltgerecht entsorgen.

  • Seite 139: Motoröl Mit Ölfilter Wechseln

    8 | Maschine instand halten Maschine warten 9. Frisches Hydrauliköl über die Einfüllschaube 1 einfüllen. Hydrauliköl Füllmenge Hydrauliköl Typ 23 Liter DIN 51524 HVLP 68 10. Kühlerabdeckung schließen. 11. Nach dem Neustart der Maschine, den Hydrauli- kölstand erneut prüfen. CMS-I-00002437 8.2.14 Motoröl mit Ölfilter wechseln CMS-T-00002847-B.1 INTERVALL...

  • Seite 140: Wasserabscheider Filtereinsatz Wechseln

    8 | Maschine instand halten Maschine warten 5. Frisches Motoröl über die Einfüllöffnung 1 ein- füllen. Motoröl Füllmenge Zulässiges Motoröl 15W40 API-CJ-4 ACEA 7 Liter CMS-I-00002414 8.2.15 Wasserabscheider Filtereinsatz wechseln CMS-T-00002848-B.1 INTERVALL alle 500 Betriebsstunden oder alle 12 Monate WICHTIG Gefahr von Maschinenschäden Lassen Sie Arbeiten am Motor und sei- nen Komponenten ausschließlich von ei-...

  • Seite 141: Kraftstofffilter Wechseln

    8 | Maschine instand halten Maschine warten 8.2.16 Kraftstofffilter wechseln CMS-T-00002850-B.1 INTERVALL alle 500 Betriebsstunden oder alle 12 Monate WICHTIG Gefahr von Maschinenschäden Lassen Sie Arbeiten am Motor und sei- nen Komponenten ausschließlich von ei- ner qualifizierten Fachwerkstatt durchfüh- ren. Beachten Sie für Arbeiten am Motor und seinen Komponenten die Betriebsanlei- tung des Motorherstellers.

  • Seite 142: Motorkühlmittel Wechseln

    8 | Maschine instand halten Maschine warten 8.2.17 Motorkühlmittel wechseln CMS-T-00002842-B.1 INTERVALL alle 500 Betriebsstunden oder alle 12 Monate WICHTIG Gefahr von Maschinenschäden Lassen Sie Arbeiten am Motor und sei- nen Komponenten ausschließlich von ei- ner qualifizierten Fachwerkstatt durchfüh- ren. Beachten Sie für Arbeiten am Motor und seinen Komponenten die Betriebsanlei- tung des Motorherstellers.

  • Seite 143: Scheibenwischwasser Nachfüllen

    8 | Maschine instand halten Maschine warten 8.2.19 Scheibenwischwasser nachfüllen CMS-T-00006649-A.1 INTERVALL bei Bedarf 1. Sitzträger öffnen. 2. Deckel 1 abschrauben. 3. Behälter mit einer Mischung aus Wasser und Scheibenwaschmittel auffüllen. 4. Deckel zuschrauben. 5. Scheibenwaschanlage auf Funktion prüfen. CMS-I-00004735 8.2.20 Scheibenwischer Wischblatt prüfen und ersetzen CMS-T-00006650-A.1 INTERVALL...

  • Seite 144: Klimaanlage Prüfen

    8 | Maschine instand halten Maschine warten 8.2.21 Klimaanlage prüfen CMS-T-00006651-A.1 INTERVALL alle 500 Betriebsstunden oder alle 12 Monate WICHTIG Gefahr von Maschinenschäden Lassen Sie Arbeiten an der Klimaanlage und dem Kältemittelkreislauf nur von einer Fachwerkstatt durchführen. Beachten Sie für Arbeiten an der Kli- maanlage die Betriebsanleitung und War- tungsanleitung des Kabinenherstellers.

  • Seite 145: Umluftfilter Der Kabine Reinigen

    8 | Maschine instand halten Maschine warten 8.2.23 Umluftfilter der Kabine reinigen CMS-T-00006653-A.1 INTERVALL alle 10 Betriebsstunden oder bei Bedarf 1. Umluftfilter 1 auf Verschmutzung prüfen. 2. Umluftfilter mit Druckluft reinigen oder absaugen. CMS-I-00004738 MG6399-DE-II | H.1 | 26.04.2021...

  • Seite 146: Maschine Instand Halten Maschine Schmieren

    8 | Maschine instand halten Maschine schmieren 8.3 Maschine schmieren CMS-T-00002734-A.1 8.3.1 Schmierstellenübersicht CMS-T-00002735-A.1 CMS-I-00002426 alle 10 Betriebsstunden / täglich CMS-I-00002424 MG6399-DE-II | H.1 | 26.04.2021...

  • Seite 147: Alle 50 Betriebsstunden / Wöchentlich

    8 | Maschine instand halten Maschine schmieren alle 50 Betriebsstunden / wöchentlich CMS-I-00002422 CMS-I-00002421 CMS-I-00002427 CMS-I-00002425 CMS-I-00002423 MG6399-DE-II | H.1 | 26.04.2021...

  • Seite 148: Störungen Beseitigen

    8 | Maschine instand halten Störungen beseitigen 8.4 Störungen beseitigen CMS-T-00002723-D.1 Fehler- Symbol Fehler Ursache Lösung Code Beleuchtung für Straßen- Leuchtmittel oder Be- siehe Seite 145 fahrt defekt leuchtungszuleitung be- schädigt. Sicherung defekt Ausfall einer elektrischen siehe Seite 145 Funktion an der Maschi- Sicherung in der Kabine Ausfall einer elektrischen siehe Seite 146...
  • Seite 149 8 | Maschine instand halten Störungen beseitigen Fehler- Symbol Fehler Ursache Lösung Code 103, 104, Ansteuerungsfehler Pum- Störung in der Elektronik Arbeit mit der Maschi- 133, 134, pe links erscheint ne sofort beenden. 163, 164, Störung in einer qua- 193, 194 lifizierten Fachwerk- statt beseitigen las- sen.
  • Seite 150 8 | Maschine instand halten Störungen beseitigen Fehler- Symbol Fehler Ursache Lösung Code 10, 11, 12, 5 V Abweichung am ECU Störung an der ECU Arbeit mit der Maschi- 13, 14 erscheint Spannungsversorgung ne sofort beenden. Störung in einer qua- lifizierten Fachwerk- statt beseitigen las- sen.

  • Seite 151: Beleuchtung Für Straßenfahrt Defekt

    8 | Maschine instand halten Störungen beseitigen 8.4.1 Beleuchtung für Straßenfahrt defekt CMS-T-00002724-C.1 Leuchtmittel oder Beleuchtungszuleitung beschädigt. HINWEIS Es lassen sich nur die Leuchtmittel der vorderen Scheinwerfer ersetzen. Alle anderen Beleuchtun- gen sind mit LED-Leuchtmitteln ausgeführt. Positionsnum- Bezeichnung Leuchtmittel Blinker PY21W 12V Standlicht W5W 12V...

  • Seite 152: Sicherung In Der Kabine Defekt

    8 | Maschine instand halten Störungen beseitigen Verwen- Position Sicherung Nennstrom dung EGR-Ventil 20 A Maschinen- 20 A steuergerät Maschinen- 20 A steuergerät Zündung 20 A Motorsteu- 20 A CMS-I-00002389 ergerät 4. Defekte Sicherung ersetzen. 5. Abdeckung am Sicherungskasten einschieben. 6.

  • Seite 153: Fremdkörper Oder Schnittgut Blockiert Die Querförderschnecke

    8 | Maschine instand halten Störungen beseitigen Verwen- Position Sicherung Nennstrom dung Klimakom- pressor und Radio 10 A (Klemme Steuerung der Klima- anlage und Heizung 2. Defekte Sicherung ersetzen. 3. Abdeckung am Sicherungskasten zuklappen. 8.4.4 Störungswarnleuchte leuchtet CMS-T-00003728-B.1 Eine Störung an der Maschine liegt vor Die Störungswarnleuchte leuchtet in Verbindung mit einer anderen Warnleuchte oder Fehlermeldung.
  • Seite 154 8 | Maschine instand halten Störungen beseitigen 2. Verriegelung 1 mit dem Spezialschlüssel entrie- geln. 3. Abdeckblech herausziehen. Die seitliche Öffnung für die Kurbel ist geöffnet. 4. Kurbel 2 aus der Halterung am Mähwerk he- rausnehmen. 5. Kurbel durch die Öffnung auf die Welle der Quer- förderschnecke schieben.

  • Seite 155: Fremdkörper Blockiert Den Rotor

    8 | Maschine instand halten Störungen beseitigen 6. Kurbel 1 aus der Halterung am Mähwerk he- rausnehmen. 7. Gebogenen Teil der Kurbel durch die Bohrung der Längsförderschnecke 2 schieben. Um den Fremdkörper oder die Blockade zu lö- sen, Kurbel nach links oder rechts drehen. 9.
  • Seite 156 8 | Maschine instand halten Störungen beseitigen 8.4.7 4213: Fehlermeldung Hydrauliköl Temperatur erscheint CMS-T-00003731-B.1 Hydrauliköl Temperatur ist zu hoch 1. Arbeit mit der Maschine sofort beenden. 2. Kühler reinigen. 3. Maschine abkühlen lassen. Wenn die Fehlermeldung erneut erscheint, dann die Störung in einer qualifizierten Fachwerk- statt beseitigen lassen.

  • Seite 157: Maschine Reinigen

    8 | Maschine instand halten Maschine reinigen 8.5 Maschine reinigen CMS-T-00002722-B.1 WICHTIG Gefahr von Maschinenschäden durch Rei- nigungsstrahl der Hochdruckdüse Richten Sie den Reinigungsstrahl von Hochdruckreiniger oder Heißwasser- Hochdruckreiniger niemals auf gekenn- zeichnete Bauteile. Richten Sie den Reinigungsstrahl von Hochdruckreiniger oder Heißwasser- Hochdruckreiniger niemals auf elektrische oder elektronische Bauteile.

  • Seite 158: Maschine Transportieren

    9 | Maschine transportieren Maschine transportieren CMS-T-00002694-C.1 9.1 Maschine mit einem Kran verladen CMS-T-00002737-C.1 Die Maschine ohne Kabine verfügt über 2 Anschlag- punkte für Hebegurte. HINWEIS Die Maschine mit Kabine kann nicht mit einem Kran verladen werden. WARNUNG Unfallgefahr durch unsachgemäß ange- brachte Anschlagmittel zum Heben CMS-I-00002438 Wenn Anschlagmittel an nicht gekennzeich-...

  • Seite 159: Maschine Mit Einem Transportfahrzeug Bewegen

    9 | Maschine transportieren Maschine mit einem Transportfahrzeug bewegen VORAUSSETZUNGEN Grasfangbehälter ist vollständig entleert. Grasfangbehälter ist vollständig abgesenkt. Maschine ist gesichert. 1. Anschlagmittel nur an den gekennzeichneten Stellen anbringen. 2. Hebegurte mit einer Traverse an den Kran hän- gen. 3. Maschine mit einem Kran verladen. CMS-I-000089 9.2 Maschine mit einem Transportfahrzeug bewegen CMS-T-00002738-C.1...
  • Seite 160 9 | Maschine transportieren Maschine mit einem Transportfahrzeug bewegen Die Maschine mit Kabine verfügt über 4 Zurrpunkte zur Ladungssicherung. CMS-I-00004740 CMS-I-00004741 1. Griffige und rutschhemmende Rampen mit einem Neigungswinkel von maximal 30 % Steigung an- legen. 2. Maschine langsam und vorsichtig auf den Anhän- ger oder LKW fahren.

  • Seite 161: Maschine Abschleppen

    9 | Maschine transportieren Maschine abschleppen 9.3 Maschine abschleppen CMS-T-00002707-B.1 VORSICHT Verlust der Bremseigenschaft bei geöffne- ten Bypassventilen Verletzungsgefahr und Unfallgefahr Schleppen Sie die Maschine nur auf ebe- nem Gelände mit langsamer Geschwin- digkeit ab. Schleppen Sie die Maschine nicht auf öf- fentlichen Straßen ab.

  • Seite 162: Maschine Abstellen

    10 | Maschine abstellen Maschine abstellen CMS-T-00002695-C.1 10.1 Maschine nach dem Einsatz abstellen CMS-T-00003942-A.1 WICHTIG Brandgefahr Entfernen Sie Grasreste im Bereich des Motors und der Abgasanlage. 1. Grasfangbehälter vollständig entleeren und voll- ständig absenken. 2. Mähwerk vollständig absenken. 3. Maschine reinigen. 10.2 Maschine für längeren Stillstand oder Überwinterung vorbereiten CMS-T-00002811-C.1 1.
  • Seite 163 10 | Maschine abstellen Maschine für längeren Stillstand oder Überwinterung vorbereiten 10. Den Wischwasserbehälter mit frostgeschütztem Scheibenwischwasser befüllen. 11. Maschine an einem trockenen Ort lagern. MG6399-DE-II | H.1 | 26.04.2021...

  • Seite 164: Anhang

    11 | Anhang Anhang CMS-T-00002703-C.1 11.1 Schraubenanziehmomente CMS-T-00000373-B.1 CMS-I-000260 HINWEIS Falls nicht anders ausgewiesen, gelten die in der Tabelle aufgeführten Schraubenanziehmomente. 10.9 12.9 M8x1 16(17) M10x1 18(19) M12x1,5 M 14x1,5 M16x1,5 M18x1,5 M20x1,5 MG6399-DE-II | H.1 | 26.04.2021...

  • Seite 165: Mitgeltende Dokumente

    11 | Anhang Mitgeltende Dokumente 10.9 12.9 M22x1,5 1050 1000 1200 M24x2 1100 1300 1050 1500 1800 M27x2 1150 1600 1950 1450 2000 2400 M30x2 1600 2250 2700 CMS-I-00000065 20,4 40,7 70,5 11.2 Mitgeltende Dokumente CMS-T-00002704-B.1 Betriebsanleitung des Dieselmotors Yanmar Betriebsanleitung und Wartungsanleitung der Kli- maanlage Betriebsanleitung des Radios...

  • Seite 166: Verzeichnisse

    12 | Verzeichnisse Verzeichnisse 12.1 Glossar CMS-T-00002705-B.1 4WDi Der intelligente Allradantrieb der Maschine wird so bezeichnet. Betriebsstoff Betriebsstoffe dienen der Betriebsbereitschaft. Zu den Betriebsstoffen gehören beispielsweise Rei- nigungsstoffe und Schmierstoffe wie Schmieröl, Schmierfette oder Putzmittel. CAN ist die Abkürzung für Controller Area Network. Als CAN-Bus bezeichnet man das Standardnetzwerk in dem alle elektronischen Komponenten miteinander kommunizieren.

  • Seite 167: Stichwortverzeichnis
