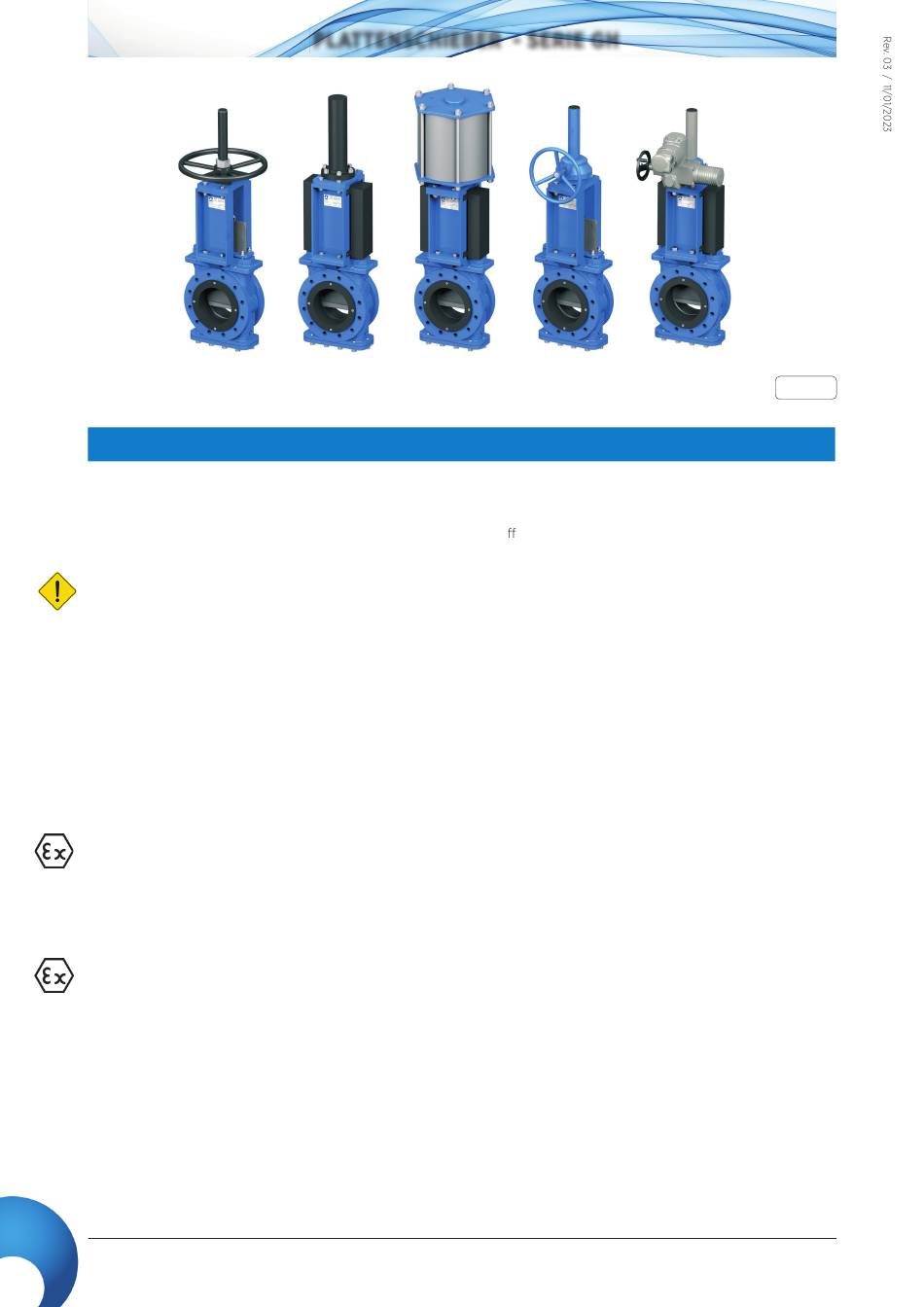

H/A = STEIGENDER SPINDEL
H/NA = NICHT STEIGENDER SPINDEL
HANDRAD
STEIGENDE
SPINDEL
H/A
Die Firma CMO Valves übernimmt keine Verantwortung für Schäden, die aus einem unsachgemäßen oder nicht authorisierten
Gebrauch der Schieber herrühren. Die Schieber dürfen ohne ausdrücklicher Genehmigung der Firma CMO Valves auf keine
Weise modifi ziert werden.
Es ist normal, dass die GH-Serie ein Leck von Flüssigkeit während der Ö nungs- und Schließbewegun hat.
•
Handhabung und Wartung der Schieber sind von geschultem Fachpersonal durchzuführen.
•
Bei der Handhabung muss die entsprechende Persönliche Schutzausrüstung (Handschuhe, Sicherheitsschuhe, Schutzbrille,
Helm...) verwendet werden.
•
Alle Leitungen, die den Schieber betre en, sind zu schließen und ein entsprechendes Hinweisschild ist aufzustellen.
•
Der Schieber ist vom Leitungssystem komplett abzukoppeln.
•
Im System ist der Druck abzulassen.
•
Die gesamte Flüssigkei ist aus der Leitung abzulassen.
•
Während des Einbaus und der Wartung ausschließlich nicht-elektrische Geräte und Werkzeuge verwendet werden.
Es wird empfohlen, die Ventile alle 3 Monate zu überprüfen, wenn möglich zu machen, ein komplettes Manöver. Bei diesem
Schiebertyp müssen bei Verschleiss die Dichtung der Stopfbuchspackung, die Gummschläuche sowie die Gewindebuchsen
gewechselt werden. Die Haltbarkeit der Dichtelemente hängt im wesentlichen von den Betriebsbedingungen ab wie: Druck,
Temperatur, Abrieb, Einsatzintensität, Zusammensetzung der Flüssigkeit und anderen ab.
Beim Einsatz in einer explosionsfähigen Atmosphäre kann es im Inneren des Gehäuses zu elektrostatischen Entladungen
kommen, dies kann wiederum zu Explosionen führen. Der Benutzer ist für das Einschränken des Risikos verantwortlich.
Das Wartungspersonal muss über die Explosionsgefahr unterrichtet sein und diese berücksichtigen. Es wird empfohlen,
dass das Personal im Einsatz in ATEX- Zonen geschult ist. Wenn die durchfliessende Flüssigkeit explosionsfähig ist muss
die Dichtheit regelmässig überprüft werden. Um Staubansammlung zu vermeiden muss die Rückschlagklappe regelmässig
gereinigt werden.Der Einbau am Ende einer Leitung ist nicht erlaubt.Das Streichen der gelieferten Produke sollte vermieden
werden.
SCHMIERUNG
Es wird empfohlen zweimal im Jahr die Spindel einzuschmieren. Dafür ist die Schutzrohrkappe zu entfernen und das Schutzrohr
bis zur Hälfte mit Fett zu füllen.
In explosionsgefährdeten Bereichen muss zudem die Verbindung zwischen der Armatur und der Rohrleitung auf Dichtigkeit
überprüft werden (Richtlinie EN 12266-2, Anhang B, Punkte B.2.2.2. und B.2.3.1.).
WICHTIGE SICHERHEITSHINWEISE
•
Damit die optimalen, sicheren Arbeitsbedingungen gegben sind sollten alle magnetischen und elektrischen Geräte ausges-
chaltet sein und die Drucklufttanks nicht unter Druck stehen. Ebenso sollten die elektrischen Schalterschränke ausgeschaltet
sein. Das Wartungspersonal muss über die Sicherheitsbestimmungen auf dem Laufenden sein und die Arbeiten können nur
unter Aufsicht des Sicherheitspersonals beginnen.
•
Die Sicherheitsbereiche müssen deutlich gekennzeichnet sein und Hilfswerkzeuge wie Leiter oder Baugerüste sollten nicht
an Hebeln oder anderen beweglichen Teilen des Schiebers angelehnt werden.
•
Bei Armaturen mit Antrieben mit Federrückzug, muss die Schieberplatte mechanisch blockiert werden und darf nur nach
Druckausgleich entrriegelt werden.
•
Bei Armaturen mit Elektroantrieb empfehlt es sich diesen abzuschalten, um ohne Risiko an die beweglichen Teile heran
kommen zu können.
•
Es ist sehr wichtig zu überprüfen, dass die Achse unbelastet ist, bevor man das Antriebsystem abmontiert.
6
manufacturing the valve you need
PLATTENSCHIEBER - SERIE GH
PLATTENSCHIEBER - SERIE GH
HYDRAULISCHER
PNEUMATIKZYLINDER,
ANTRIEB
DOPPELTWIRKEND
H/A
H/A
WARTUNG
GETRIEBE
ELEKTRISCHER
H/A
STELLANTRIEB
H/NA
H/A
H/NA
Abb. 6
