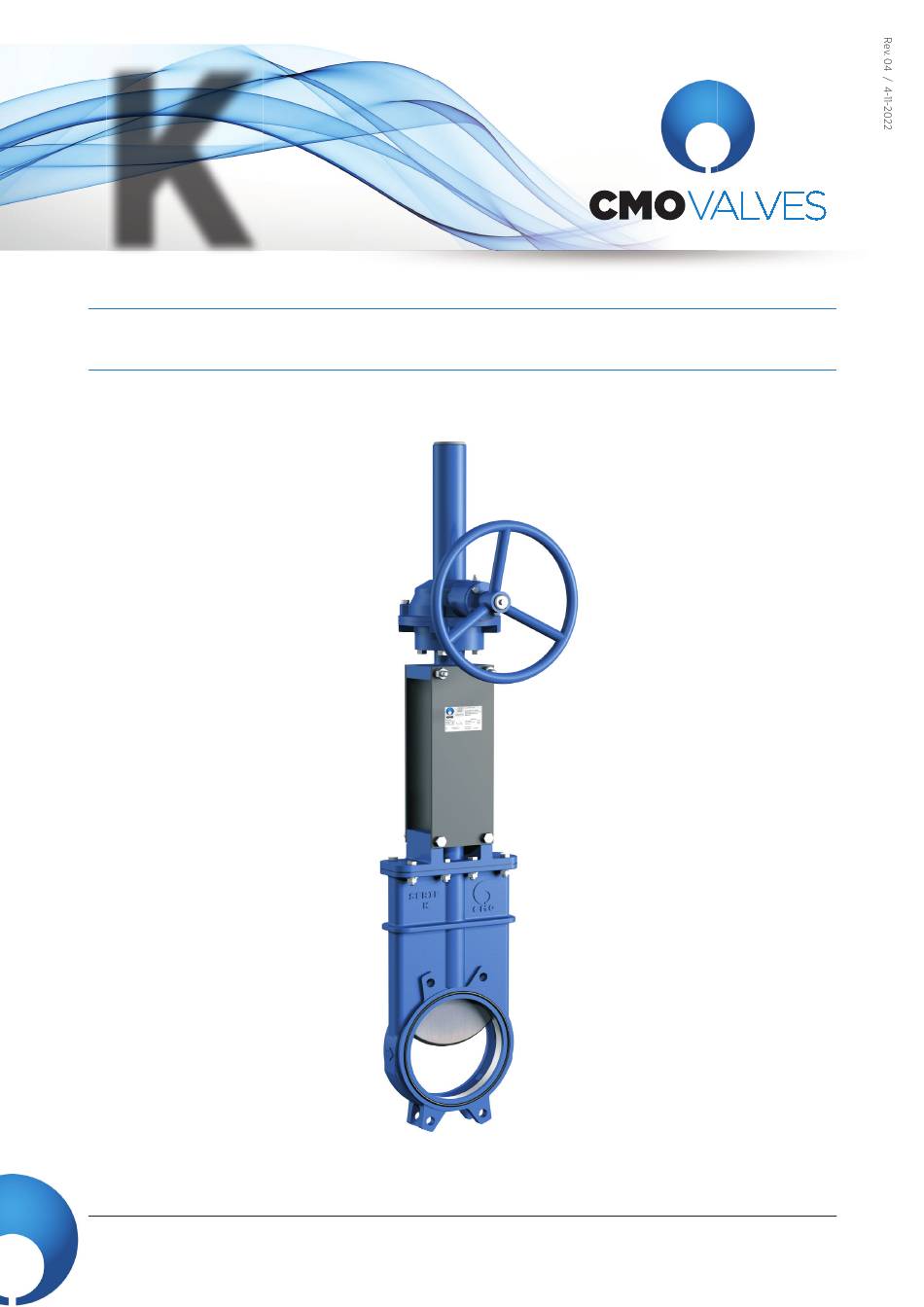

- Seite 1 S T A N D A R D P L A T T E N S C H I E B E R - T Y P K BEDIENUN GS U ND WARTU NGSAN LE ITUN G - TY P K manufacturing the valve you need...
-
Seite 2: Einbau
• Um Beschädigung des Schiebers und ins Besondere des Korrosionsschutzes zu vermeiden wird für das Heben der CMO Valves Plattenschieber der Einsatz weicher Riemen oder Schlingen empfohlen. Diese sollten zum Anheben des Schiebers im oberen Bereich des Gehäuses angebracht werden. -
Seite 3: Aspekte, Die Beim Einbau Zu Berücksichtigen Sind
STANDARD PLATTENSCHIEBER - TYP K STANDARD PLATTENSCHIEBER - TYP K VORTEILE ASPEKTE, DIE BEIM EINBAU ZU BERÜCKSICHTIGEN SIND Üblicherweise, wenn der Schieber mit sauberen Flüssigkeiten oder mit Flüssigkeiten mit geringem Feststo anteil,wird empfo- hlen den Schieber so zu installieren, dass der druck die Schieberplatte gegen die Dichtung druckt. Somit stimmt die Standard- durchfl... -
Seite 4: Einbaupositionen (Horizontal Verlaufendes Rohr)
Beschädigungen kommen. Positionen Nummer 4 und 5: Bei Nennweiten über N200 wenden sie sich bitte an den technischen Kundendienst von CMO Valves .Bei Nennweiten unter N250 ist der Einbau in diesen Positionen erlaubt. Dieser Plattenschieber besitzt keine Führungsschienen für die Schieberplatte, je größer der Schieber desto schwerer ist somit die Platte. - Seite 5 PNEUMATISCH (einfach oder doppelt wirksam) Die pneumatischen Antriebe von CMO Valves sind für den Anschluss an ein Druckluftsystem mit 6 bar konzipiert, auch wenn die Zylinder auch einen Druck von 10 bar standhalten. Die eingesetzte Druckluft sollte entsprechend gefi ltert und geölt sein.
-
Seite 6: Wartung
STANDARD PLATTENSCHIEBER - TYP K STANDARD PLATTENSCHIEBER - TYP K H/A = STEIGENDER SPINDEL H/NA = NICHT STEIGENDER SPINDEL HEBEL HANDRAD KETTENRAD HANDRAD GETRIEBE PNEUMATIKZYLINDER, HYDRAULISCHER ELEKTRISCHER EINFACH WIRKENDER NICHT STEIGENDE DOPPELTWIRKEND ANTRIEB STELLANTRIEB PNEUMATIKZYLINDER STEIGENDE H/NA SPINDEL H/NA SPINDEL H/NA H/NA Abb.6... -
Seite 7: Austauschen Der Sitzdichtung ((Außer Metall/Metall)
ASTM D-445 den Einsatz von “Vaseline” (und kein Öl oder Fett). Die nachfolgende Tabelle (Tabelle 2) zeigt die Eigenschaften Einziehen 25ºC mm./ 10 ASTM D-937 der von CMO Valves benutzten Vaseline. Silikonanteil Kein Farmacopea BP Tabelle 2 AUSTAUSCHEN DER SITZDICHTUNG (Tefl on oder PTFE) Man muss die gleichen Handgri e durchführen wie die eben für den dichtenden Sitz beschriebenen und dabei besonders... -
Seite 8: Austauschen Der Dichtungsbuchse Und Torischen Dichtungen (Stopfbuchspackung)
Buchse mit “Vaseline“ (und kein Öl oder Fett) zu schmieren. Die Tabelle 2 zeigt die Eigenschaften der von CMO Valves benutzten Vaseline. Den Schieber erneut zusammen bauen. 10. Die Buchse (6) samt der torischen Dichtungen (7 und 8) und der anlaufscheibe (5) in die Ursprungsposition einsetzen. -
Seite 9: Ersetzung Der Stopfbuchspackung
STANDARD PLATTENSCHIEBER - TYP K STANDARD PLATTENSCHIEBER - TYP K ERSETZUNG DER STOPFBUCHSPACKUNG (nur bei Stopfbuchspackungen mit Stopfbuchsen) Sicherstellen, dass in der Anlage weder Flüssigkeit noch Druck vorhanden ist. Den Schieber ö nen. Für ein bequemeres Arbeiten wird empfohlen die Deckel (9) abzunehmen, so wie in Abb. -
Seite 10: Wartung Des Pneumatikantriebs
Die Pneumatikzylinder unserer Schieber werden in unseren eigenen Anlagen hergestellt und montiert. Die Wartung dieser Zylinder ist einfach. Muss ein Bauteil ersetzt werden, setzten Sie sich bei Fragen bitte mit CMO Valves in Verbindung. Im Folgenden fi ndet sich eine Explosionszeichnung des Pneumatikantriebs (abb.12) und eine Liste der Zylinderbauteile (tabelle 4). Der obere Deckel und der Halterdeckel sind in der Regel aus Aluminium;... - Seite 11 STANDARD PLATTENSCHIEBER - TYP K STANDARD PLATTENSCHIEBER - TYP K LAGERUNG Bei längeren Lagerzeiten empfiehlt sich für die Armatur ein gut belüfteter Lagerplatz mit Temperaturen unter 30ºC. Bei einer Lagerung im Freien muss die Armatur mit einer Abdeckung vor Hitze und direkter Sonneneinstrahlung geschützt werden.
