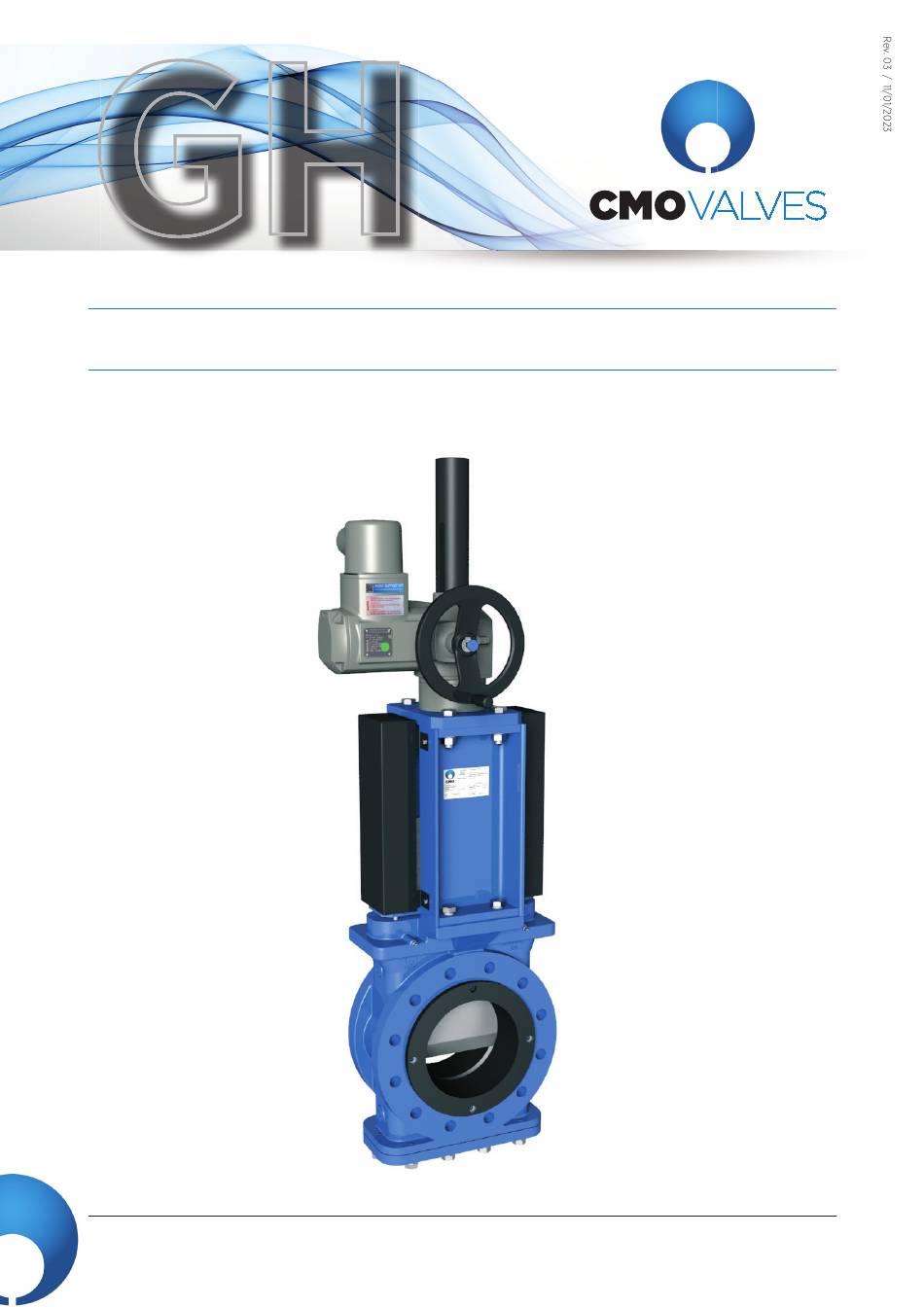

- Seite 1 P L A T T E N S C H I E B E R - S E R I E G H BEDIENUNGS- UND WARTUNGSANLEITUNG manufacturing the valve you need...
- Seite 2 • Um Beschädigung des Schiebers und ins Besondere des Korrosionsschutzes zu vermeiden wird für das Heben der CMO Valves Plattenschieber der Einsatz weicher Riemen oder Schlingen empfohlen. Diese sollten zum Anheben des Schiebers im oberen Bereich des Gehäuses angebracht werden.
- Seite 3 PLATTENSCHIEBER - SERIE GH PLATTENSCHIEBER - SERIE GH VORTEILE ASPEKTE, DIE BEIM EINBAU ZU BERÜCKSICHTIGEN SIND Da der GH Schieber beidseitig dichtend ist, spielt die Fliessrichtun keine Rolle- der Schieber funktioniert in beide Richtungen. Es ist besonders auf den korrekten Abstand zwischen den Anschlussfl anschen zu achten und darauf, dass diese exakt und parallel ausgerichtet sind (Abb.
- Seite 4 Sollte eine grosse Armaur in einer dieser Positionen eingebaut werden, empfehlt es sich, sich mit dem Kundendienst von CMO Valves in Verbindung zu setzen, da wegen des Gewichts der Schieber bei dieser Art vom Einbau eine Stütze eingesetzt werden muss, um Schäden zu vermeiden.
- Seite 5 PNEUMATISCH (einfach oder doppelt wirksam) Die pneumatischen Antriebe von CMO Valves sind für den Anschluss an ein Druckluftsystem mit 6 bar konzipiert, auch wenn die Zylinder auch einen Druck von 10 bar standhalten. Die eingesetzte Druckluft sollte entsprechend gefi ltert und geölt sein.
- Seite 6 H/NA H/NA WARTUNG Die Firma CMO Valves übernimmt keine Verantwortung für Schäden, die aus einem unsachgemäßen oder nicht authorisierten Gebrauch der Schieber herrühren. Die Schieber dürfen ohne ausdrücklicher Genehmigung der Firma CMO Valves auf keine Weise modifi ziert werden. Es ist normal, dass die GH-Serie ein Leck von Flüssigkeit während der Ö nungs- und Schließbewegun hat.
- Seite 7 ASTM D-937 den Einsatz von “Vaseline” (und kein Öl oder Fett). Die nachfolgende Tabelle (Tabelle 2) zeigt die Eigenschaften Silikonanteil Kein der von CMO Valves benutzten Vaseline. Farmacopea BP Tabelle 1 ERSETZEN DER DICHTUNG DER STOPFBUCHSPACKUNG (Abb.8) Sicherstellen, dass in der Anlage weder Flüssigkeit noch Druck vorhanden ist.
- Seite 8 Die Pneumatikzylinder unserer Schieber werden in unseren eigenen Anlagen hergestellt und montiert. Die Wartung dieser Zylinder ist einfach. Muss ein Bauteil ersetzt werden, setzten Sie sich bei Fragen bitte mit CMO Valves in Verbindung. Im Folgenden findet sich eine Explosionszeichnung des Pneumatikantriebs (abb.9) und eine Liste der Zylinderbauteile (tabelle 2).
- Seite 9 PLATTENSCHIEBER - SERIE GH PLATTENSCHIEBER - SERIE GH LAGERUNG Bei längeren Lagerzeiten empfi ehlt sich für die Armatur ein gut belüfteter Lagerplatz mit Temperaturen unter 30ºC. Bei einer Lagerung im Freien muss die Armatur mit einer Abdeckung vor Hitze und direkter Sonneneinstrahlung geschützt werden.
