- Seite 1 Aufstellungs - Bedienungs - und Wartungsanleitung Einbau-Holzherd Mod. ELEKTRA 48.41.30.080.DE 07/2009 Machen Sie sich vor Aufstellung und Inbetriebnahme des Geräts mit dem Inhalt dieser Anleitung vertraut.
- Seite 2 5.2 Anzünden schwierig 5.3 Austritt von Rauchgasen 5.4 Starkes Verschmutzen des Sichtfensters 5.5 Kondensatbildung im Feuerraum 5.6 Holzbackofen wird nicht aufgeheizt 5.7 Elektrischer Umluftbackofen funktioniert nicht 5.8 Gaskochfeld funktioniert nicht 6 - ANLAGEN 6.1 Garantiebescheinigung 6.2 Informationen zur CE-Kennzeichnung Elektra...
-
Seite 3: Allgemeine Hinweise

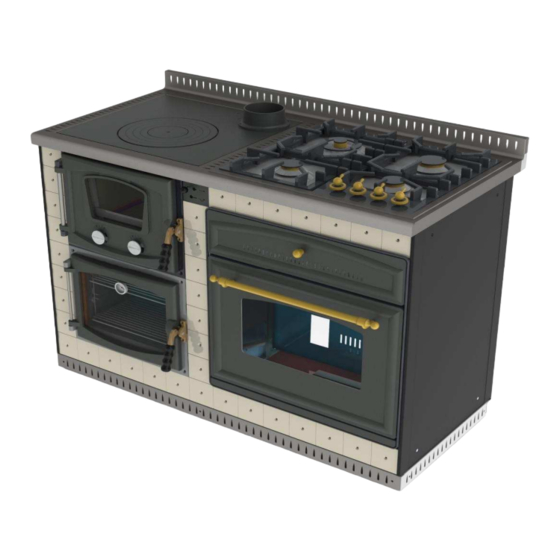

Die Stromanlage und die Steckdosen müssen für die maximale Aufnahme des Geräts, die auf dem Etikett, im vorliegenden Handbuch und in den Anlagen angegeben ist, geeignet sein. Der Hersteller Cola s.r.l. haftet nicht für Störungen, Schäden oder Unfälle, die durch Nichteinhaltung der Hinweise in dieser Anleitung verursacht sind. - Seite 4 1.3 Technische Beschreibung Der Herd Mod. ELEKTRA wird mit festen Brennstoffen befeuert. Er dient zum Kochen und Garen von Speisen auf der Gusskochplatte, dem Gaskochfeld, im Holzbackofen und im Umluftbackofen mit elektrischem Gebläse, außerdem heizt er den Aufstellungsraum. Der Herd wurde mit Scheitholz getestet und erfüllt die Anforderungen der EN-Norm 12815.
- Seite 5 Denken Sie daran, wenn Sie einen Topf oder eine Backform in den Backofen stellen, dass z. B. darin enthaltener Teig durch Aufgehen an Volumen zunimmt. Es müssen immer mindestens 20 mm Abstand zwischen Topf/Backform und Innenwänden des Backofens bestehen. Elektra...
- Seite 6 Heizleistung im Feuerraum bis <35 kW aufweisen. 1.7 Typenschild Das Typenschild ist an der Rückwand des Herds angebracht. Es enthält die folgenden Angaben : Modell Seriennummer Art des Brennstoffs Nenn-Heizleistung Max. Holzverbrauch Mindest-Schornsteinzug Abgastemperatur Thermischer Wirkungsgrad Abmessung des Rauchrohrs Außenabmessungen des Herds Mindest-Sicherheitsabstand Gewicht. Elektra...
-
Seite 7: Transport Und Aufstellung
1.8 Hinweise zur Ersatzteilbestellung Endkunde: Wenden Sie sich zur Ersatzteilbestellung an ein Kundendienstzentrum oder an Ihren Händler Händler: Wenden Sie sich zur Ersatzteilbestellung an die Kundendienstabteilung der Firma Cola s.r.l. und übermitteln Sie schriftlich per Fax folgende Angaben: Modell des Herds. Seriennummer. - Seite 8 Abstand von weniger als 10 Metern befinden. Der Schornstein muss in einen Schornsteinkopf oder Aufsatz münden, deren wirksamer Austrittsquerschnitt nicht weniger als das Doppelte des Schornsteinquerschnitts beträgt. In den folgenden zwei Abbildungen sind die vorgeschriebenen Abstände und die Anordnung von Schornsteinköpfen gemäß der ital. Norm UNI 10683/98 dargestellt. Elektra...
- Seite 9 Er muss vor allem einen wirksamen Austrittsquerschnitt aufweisen, der mindestens das Doppelte des Schornsteinrohr-Querschnitts beträgt. Ferner wird die Installation eines zugverbessernden Kaminaufsatzes empfohlen, dessen Lamellenprofil also eine einwandfreie Abfuhr der Rauchgase auch bei horizontal anströmenden, heftigen Winden gewährleistet. Elektra...
-
Seite 10: Gebrauch Des Herds
Entfernen Sie vor jedem Befüllen des Herds mit Brennstoff sämtliche Asche vom Feuerrost. Legen Sie 2 - 3 Holzscheite auf die Glut. Legen Sie pro Mal 2 - 3 Holzscheite nach. Ein Überfüllen erhöht nicht die Heizleistung, sondern überhitzt den Herd und beschädigt ihn dadurch. Elektra... -
Seite 11: Regelmässige Reinigung Und Pflege Des Herds
Rückständen zu säubern und die im Bereich des Aschekastens angesammelte Asche zu entfernen. 4.1 Entfernen der Asche Der Holzherd Mod. ELEKTRA ist mit einem eingesetzten Feuerrost ausgestattet. Entfernen Sie möglichst vor jedem Nachlegen von Brennstoff mit dem beiliegenden Schürhaken die Asche vom Feuerrost. - Seite 12 4.3 Pflege der Verkleidung des Herds Säubern Sie die Verkleidung nur bei abgekühltem Herd. Die Kacheln des Fabrikats COLA sind in Handwerksarbeit hergestellt und können daher geringfügige Oberflächen- Unregelmäßigkeiten wie Mikroporen oder Farbabweichungen aufweisen. Verwenden Sie zur Reinigung der Kacheln ein weiches trockenes Tuch. Durch die Verwendung von Reinigungsmitteln können eventuell vorhandene Unregelmäßigkeiten optisch hervorgehoben werden.
-
Seite 13: Fehlersuche
Störungen/Probleme/Schäden am Produkt verfällt der Garantieanspruch des Kunden. Der Hersteller behält sich jederzeitige Änderungen hinsichtlich technischer Ausführung oder Design ohne Vorankündigung vor. Alle Abbildungen, Maße, Übersichtszeichnungen sowie sämtliche sonstigen Angaben in dieser Druckschrift dienen nur zur Veranschaulichung und sind nicht verbindlich. Elektra... -
Seite 14: Informationen Zur Ce-Kennzeichnung
0,27 % Emission of CO to 13% O2 in combustion products Max. Betriebsdruck Maximum operating pressure Abgastemperatur 193 °C Flue gas temperature Nenn-Heizleistung 6,0 kW Nominal heat output Wirkungsgrad 73 % Energy efficiency Brennstoffarten Holzscheite Fuel types Wood logs Elektra...
