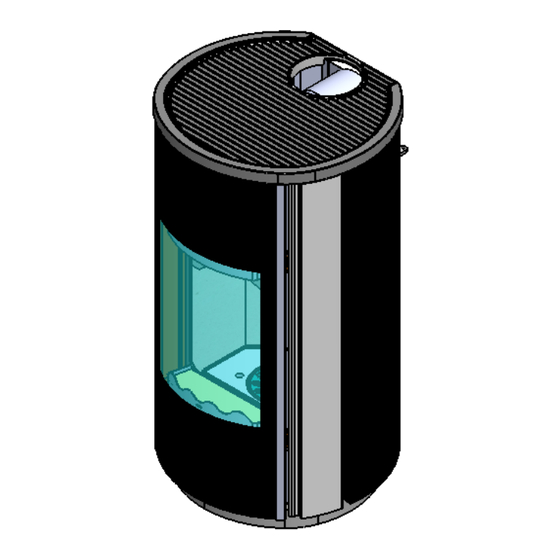

- Seite 1 Installations-, Bedienungs- und Wartungsanleitung Holzofen Modell NOMOS-FLAT 48.41.10.080 – 05/08 Nomos-Flat...
- Seite 2 4.1 Beseitigung der Asche 4.2 Reinigen des Sichtfensters 4.3 Reinigung des Rauchabzugsrohrs 5 – FEHLERSUCHE 5.1 Der Ofen funktioniert nicht 5.2 Anzünden schwierig 5.3 Austritt von Rauchgasen 5.4 Schnelles Verschmutzen des Sichtfensters 6 - ANLAGEN 6.1 Garantieschein 6.2 Informationen zur CE-Kennzeichnung Nomos-Flat...
-
Seite 3: Allgemeine Hinweise
Heizen und/oder zum Kochen von Speisen; jede hiervon abweichende Verwendung ist unzulässig und gefährlich. Ausschließlich die vom Hersteller empfohlenen Ersatzteile benutzen. Der Hersteller Cola s.r.l. haftet nicht für Störungen, Schäden oder Unfälle, die auf die Missachtung bzw. Nichteinhaltung der Hinweise in dieser Anleitung zurückzuführen sind. Nomos-Flat... - Seite 4 1.3 Technische Beschreibung Die Holzofen Mod. Nomos und Flat sind Geräte für den Hausgebrauch und dienen zur konventionellen Beheizung von Wohnräumen. Die betreffenden Öfen werden mit Brennholz betrieben und erfüllen die Anforderungen der Norm EN 13240. Struktur Stahl und Gusseisen...
- Seite 5 Luftzufuhr ganz geschlossen geöffnet Abb. 2c Abb. 2b Die Stellung des Hebels bestimmt die Verbrennungsluftmenge: (0) Luftzufuhr gesperrt; (1) 1/4 offen; (2) 1/2 offen; (3) 3/4 offen; (4) ganz offen. HEBEL FÜR DIE EINSTELLUNG DER VERBRENNUNGSLU Abb.2 a Verbrennungsluftregler Nomos-Flat...
- Seite 6 - Stündl. Verbrauch; - Kaminzug; - Max. Abgastemperatur; - Thermischer Wirkungsgrad; - Abmessung des Abzugrohrs; - Mindestsicherheitsabstand; - Außenabmessungen des Ofens; - Gewicht. 1.8 Ersatzteilbestellung Für den Endbenutzer: Zur Ersatzteilbestellung wenden Sie sich bitte an ein Kundendienstzentrum oder an Ihren Händler. Nomos-Flat...
-
Seite 7: Außerbetriebsetzung Des Ofens
Für den Händler: Wenden Sie sich zur Ersatzteilbestellung an die Kundendienstabteilung der Firma Cola s.r.l. und/oder übermitteln Sie schriftlich per Fax folgende Angaben: Ofenmodell; Seriennummer; Kaufdatum; Ersatzteilliste; Angaben zu den festgestellten Störungen. - Alle Eingriffe an den Komponenten müssen von autorisiertem Fachpersonal ausgeführt werden. - Seite 8 Abstand von weniger als 10 m befinden. Der Schornstein muss in einen Schornsteinkopf oder Aufsatz münden, deren wirksamer Austrittsquerschnitt nicht weniger als das Doppelte des Schornsteinquerschnitts beträgt. In den folgenden zwei Abbildungen sind die vorgeschriebenen Abstände und die Anordnung der Schornsteinköpfe gemäß der ital. Norm UNI 10683/2005 dargestellt. Nomos-Flat...
- Seite 9 Austritt einen Nutzquerschnitt aufweisen, der doppelt so groß wie der Querschnitt des Abzugsrohrs ist. Ferner wird die Installation eines Kaminaufsatzes als Windschutz empfohlen, dessen Lamellenprofil also eine einwandfreie Abfuhr der Rauchgase auch bei horizontalen heftigen Winden gewährleistet. Nomos-Flat...
-
Seite 10: Gebrauch Des Ofens
Abgase nicht vollständig abgeführt werden (Rauchgeruch im Raum). In diesem Fall empfiehlt es sich, den Feuerrost von der Asche zu säubern und die Verbrennungsluftzufuhr zu erhöhen. Das Feuer durch Auflegen kleinerer Mengen Brennstoff versorgen und den Feuerrost häufiger reinigen. Nomos-Flat... - Seite 11 Abnehmen des Deckels beschädigt worden sein, muss sie so bald wie möglich ersetzt werden. Beim Wiederzusammenbau der Rohre darauf achten, dass die emaillierten oder lackierten Teile und Dichtungen nicht beschädigt werden. Die Reinigungsrückstände gemäß den geltenden örtlichen Vorschriften entsorgen. Nomos-Flat...
-
Seite 12: Fehlersuche
Anleitungen zurückzuführende Störungen/Probleme/Schäden am Produkt verfällt der Garantieanspruch des Kunden Der Hersteller behält sich jederzeitige Änderungen hinsichtlich technischer Ausführung oder Design ohne Vorankündigung vor. Alle Abbildungen, Maße, Übersichtszeichnungen sowie sämtliche sonstigen Angaben in dieser Druckschrift dienen nur zur Veranschaulichung und sind nicht verbindlich. Nomos-Flat... - Seite 13 CE MARKING INFORMATION Cola EN 13240:2001 + A2:2004 Raumheizer für feste Brennstoffe Roomheater fired by solid fuels NOMOS Mod. Abstand von entflammbaren Materialien (hinten-rechts/links-Boden) 200- 200- 0 mm Distance to adjacent combustible materials (rear - side L/R – floor) CO-Emission bei 13% O2 in den Verbrennungsprodukten...
- Seite 14 Emission of CO at 13%O2 in combustion products Max. Betriebsdruck Maximum operating pressure Abgastemperatur 273 ° C Flue gas temperature Nennwärmeleistung 10,98 kW Thermal nominal power Wirkungsgrad 78,05 % Energy efficiency Art des Brennstoffs Scheitholz Fuel types Wood logs Stündl. Verbrauch 2,91 kg/h Fuel consumption Nomos-Flat...
