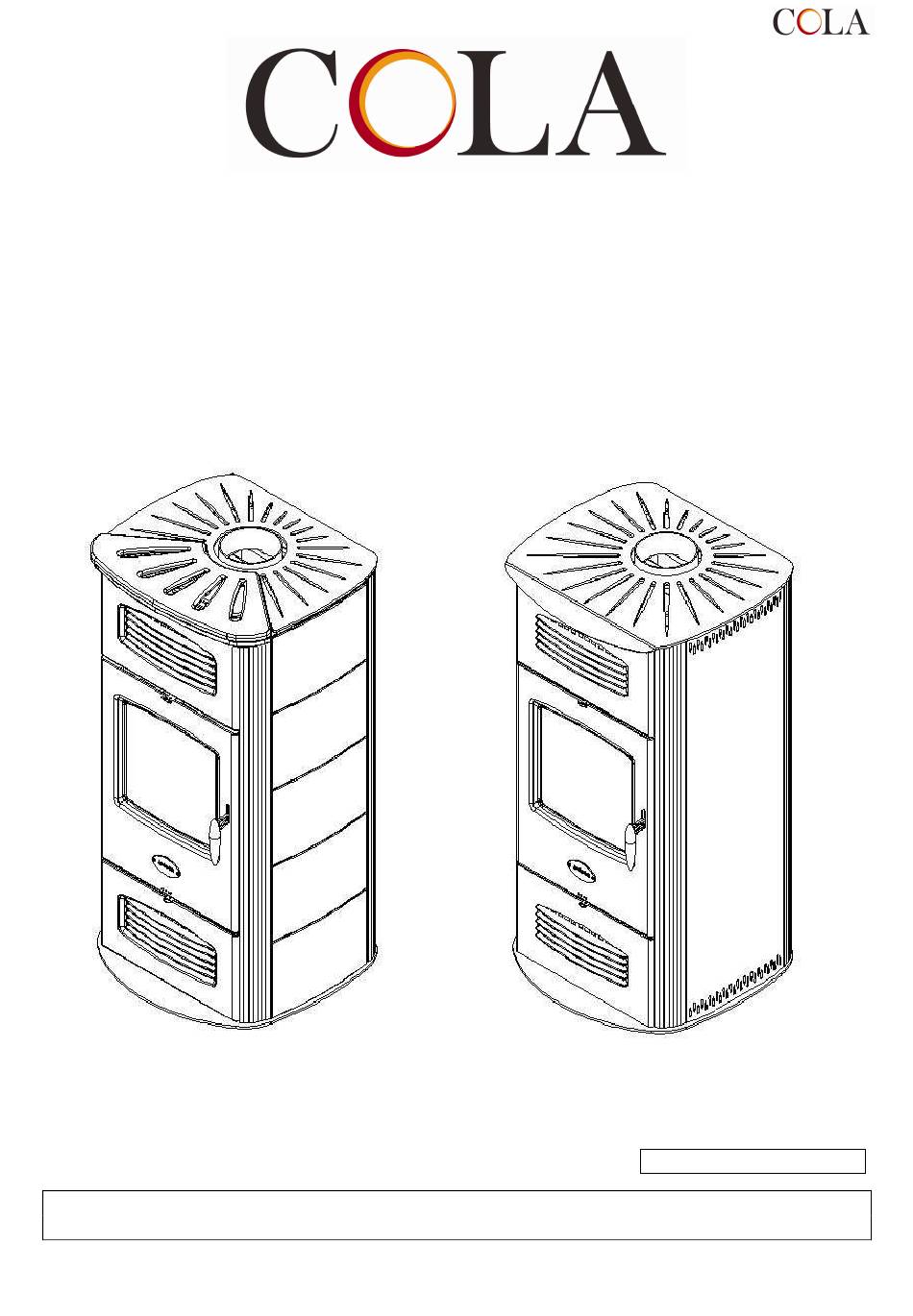

Installations-,
Bedienungs- und Wartungsanleitung
Holzofen
Modell BEA - BEA Maiolica
48.41.10.040.DE – 07/2009
Vor der Installation und Inbetriebnahme des Ofens muss der Inhalt dieses Handbuches
aufmerksam durchgelesen werden.
Bea
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Cola BEA

  • Seite 1 Installations-, Bedienungs- und Wartungsanleitung Holzofen Modell BEA - BEA Maiolica 48.41.10.040.DE – 07/2009 Vor der Installation und Inbetriebnahme des Ofens muss der Inhalt dieses Handbuches aufmerksam durchgelesen werden.
  • Seite 2 1 – ALLGEMEINE HINWEISE 1.1 Einleitung 1.2 Sicherheitshinweise 1.3 Technische Beschreibung 1.3.1 Feuerraumtür und Aschenbereich 1.3.2 Primärluftschieber 1.3.3 Sekundärluftzufuhr 1.4 Brennstoff 1.5 Zubehör 1.6 Relevante Normen 1.7 Identifikationsschild 1.8 Ersatzteilebestellung 1.9 Außerbetriebsetzung des Ofens 2 – TRANSPORT UND INSTALLATION 2.1 Verpackung, Handhabung, Versand und Transport 2.2 Regulierung der Verbrennungsluftzufuhr 2.3 Hinweise für eine sichere Installation 2.4 Anschluss an den Schornstein...
  • Seite 3: Allgemeine Hinweise

    1 – ALLGEMEINE HINWEISE 1.1 Einleitung Sehr geehrter Kunde, wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf dieses Geräts entgegengebracht haben. Bitte lesen und befolgen Sie diese Installations-, Gebrauchs- und Wartungsanleitung, um die Produkteigenschaften optimal nutzen zu können. Wir empfehlen Ihnen: Die Installation, die Abnahme und die Reinigung entsprechend den Angaben in dieser Anleitung ausführen zu lassen,...
  • Seite 4 1.3 Technische Beschreibung Der Holzofen Modell BEA dient zum Heizen mit natürlicher Konvektion. Er wird mit Brennholz betrieben und entspricht den Anforderungen der EN 13240. Gestell Stahl und Gusseisen Feuerraum Gusseisen Nenn-Heizleistung 13,31 Wirkungsgrad 70.16 Rauchaustrittrohr Ø 140 Max. Abgastemperatur 405,45 °...
  • Seite 5 Abb. 1 Einstellung der Primär- und der Sekundärluft: Schieber (A) auf (1) = geschlossen; (2) = 1/3 offen; (3) = 2/3 offen; (4) = ganz 3 2 1 offen DETAIL A 1.3.1 Feuerraumtür (B) und Aschenfach (D) Zum Öffnen der Feuerraumtür den Griff nach außen ziehen. Den heißen Griff des Holzofens immer nur mit dem Schutzhandschuh angreifen.
  • Seite 6 Für den Endbenutzer: Wenden Sie sich zur Ersatzteilbestellung an ein Kundendienstzentrum oder an Ihren Händler. Für den Händler: Wenden Sie sich zur Ersatzteilbestellung an die Kundendienstabteilung der Firma Cola s.r.l. und übermitteln Sie schriftlich per Fax folgende Angaben: Modell des Ofens;...
  • Seite 7: Transport Und Installation

    Glas als Unterlage zu verwenden. 2.4 Anschluss an den Schornstein Der Holzofen Modell BEA wird mit Stützen am oberen Ofenteil und handelsüblichen Rohren für Verbrennungsgase an den Schornstein angeschlossen. Der Anschluss an den Schornstein ist mit stabilen und widerstandsfähigen Rohren auszuführen;...
  • Seite 8 2.6 Vorschriften zu Schornstein und Verbindungsstücken Der Schornstein muss aus geeigneten Werkstoffen gefertigt und einwandfrei wärmegedämmt sein, so dass keine Abkühlung der Abgase erfolgt. Die einwandfrei glatten Innenwände dürfen auf der gesamten Länge keine Verengungen oder Vorsprünge aufweisen, welche einen Strömungswiderstand darstellen und Rauchverwirbelungen verursachen würden, was eine erhebliche Reduzierung des Schornsteinzugs zur Folge hätte.
  • Seite 9: Gebrauch Des Ofens

    Verbindungsstücken aus Stahl auszuführen, Abb.3 Anschluss des Ofens an das die eine Winkelstellung bis maximal 45° ermöglichen. Schornsteinrohr Aus entzündlichem Material ausgeführte Wände und Decken müssen im Kontaktbereich mit dem Rauchrohr entsprechend isoliert werden. Die Verbindungsstellen sind außerdem gewissenhaft abzudichten, dies gilt vor allem für den Eintritt des Verbindungsstücks in das Schornsteinrohr. Falls weitere Heizungsherde im selben Wohngebäude aufgestellt sind, müssen diese jeweils an ein separates Schornsteinrohr angeschlossen...
  • Seite 10: Regelmässige Reinigung Und Pflege Des Ofens

    Rückständen zu säubern und die im Bereich des Aschekastens angesammelte Asche zu entfernen. 4.1 Entfernen der Asche Der Holzofen Modell BEA hat einen Aschekasten und einen Feuerrost, der vor jedem Beschicken des Ofens mit Hilfe des mitgelieferten Schürhakens von der Asche gereinigt werden muss.
  • Seite 11: Fehlersuche

    Das Abgasrohr abmontieren und im Freien reinigen. Die Ablagerungen im Ofen mit einer Metallbürste lösen. Alle vom Rost bzw. dem Achsekasten gelösten Ablagerungen entfernen. Das Rauchrohr vom Schornstein abnehmen. Alle geöffneten Teile wieder schließen und auch die Dichtung des Verschlusses kontrollieren. Sollte sie bei Abnehmen des Deckels beschädigt worden sein, ist sie ehestmöglich zu ersetzen.
  • Seite 12: Informationen Zur Ce-Kennzeichnung

    INFORMATIONEN ZUR CE-KENNZEICHNUNG EN 13240 Festbrennstoffherd Festbrennstoffherd BEA – BEA Maiolica Bez. Sicherheitsabstand von entflammbaren Materialien min. 200 mm Safety distance to adjacent combustible materials CO-Emission bei 13% O2 in den Verbrennungsprodukten 0,483 % Emission of CO to 13% O2 in combustion products Max.
