Anschlussbelegung; Abbildung 5: Klemmenbelegung - Riello Kit RWF 50.2 Installations-, Bedienungs- Und Wartungsanleitung

Vorsicht!
Der elektrische Anschluss darf nur von
Fachpersonal vorgenommen werden!
Ausgänge
Relais Brennerfreigabe:
Relais K1: 1P, 1N
Nur RWF50.2
3-Punktausgang:
Relais K3: Stellglied ZU
Relais K2: Stellglied AUF
Nur RWF50.3
Analogausgang A+, A-
DC 0(4)...20 mA, 0...10 V
20/65
20089336

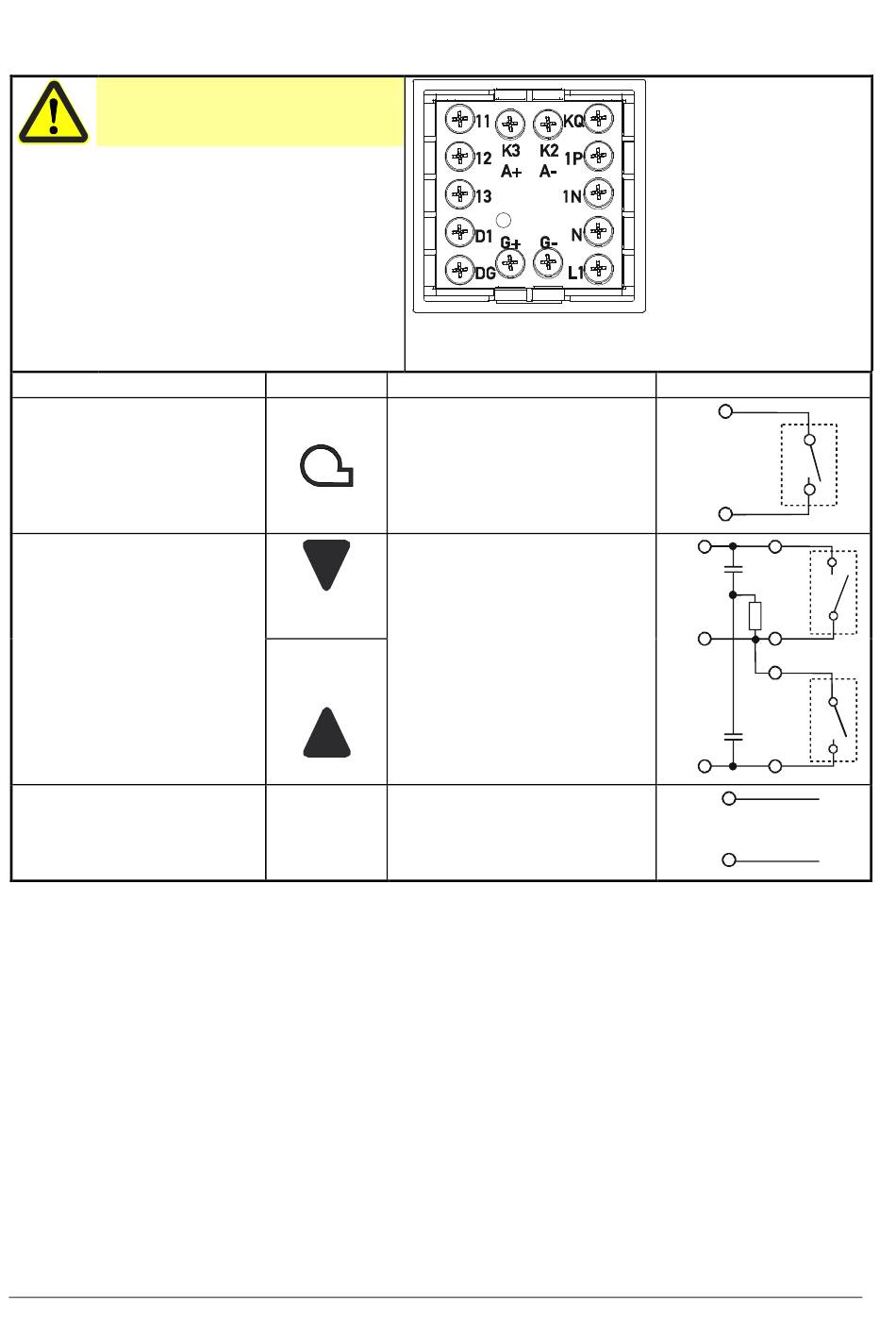

4.3 Anschlussbelegung

Anzeige LED Klemmen-Nr.
1P
1N
K3
KQ
K2
A+
A-

Abbildung 5: Klemmenbelegung

Pol
Schließer
Schließer
gemeinsamer Pol
Schließer
7866z09/0911
Anschlusssymbol
1P
1N
K3
KQ
K2
A+
A-
P
S
7866a01/0911
S
P
P
S
7866a02/0911
+
-
7866a03/0911
